[参考译文] PROCESSOR-SDK-AM67：用于 DSI 转换为 HDMI 的 DTS 配置

您好、

Unknown 说：

adv7535驱动器已通过 DSI 输入修改默认值、

您能澄清一下这一说法吗？ 我不确定我是否理解这一点。

DSI 驱动器应该无法更改 ADV7535寄存器、除非 ADV7535驱动器具有 DSI 驱动程序可调用此功能来更改寄存器值。

浏览 ADV7535驱动程序后、我看不到  任何地方都使用了 ADV7511_REG_VIC_Send 和 ADV7511_REG_AUX_VC_DETECTED 宏、因此它们应该是默认值... 除非在不使用定义的宏的情况下对驱动程序进行写入。

此致、

Takuma

Takuma

我花了一些时间与客户打交道、发现 DSI 设置时序与 ADV7535测试 PATTEN 使用1920x1080相比略有不同。

根据寄存器转储、我们的垂直 FP 高度为0x2、所需的值为0x4

垂直 BP 高度为0x38、所需值为0x36

我个人认为这可能不重要、但您能告诉我们在哪里修改或提供此修补程序吗？

:03-02 1920 x 1080p 60H:
78 28 89；默认值=0x67、总线宽度=2200 (DSI 时序发生器)
78 29 80；默认值=0x20、总线宽度=2200 (DSI 时序发生器)
78 2A 02；默认值=0x02、Hsync 活动宽度=44 (DSI 时序发生器)
78 2B C0；默认值=0x80、Hsync 活动宽度=44 (DSI 时序发生器)
78 2C 05；默认值=0x06、水平 FP 宽度=88 (DSI 时序发生器)
78 2D 80；默认值=0xE0、水平 FP 宽度=88 (DSI 时序发生器)
78 2E 09；默认值=0x0D、水平 BP 宽度= 148 (DSI 时序发生器)
78 2F 40；默认值=0xC0、水平 BP 宽度=148 (DSI 时序发生器)
78 30 46；默认值=0x2E、总帧高度=1125 (DSI 时序发生器)
78 31 50；默认值=0xE0、总帧高度=1125 (DSI 时序发生器)
78 32 00；默认值=0x00、Vsync 活动高度=5 (DSI 时序发生器)
78 33 50；默认值=0x50、Vsync 活动高度=5 (DSI 时序发生器)
78 34 00；默认值=0x00、垂直 FP 高度=4 (DSI 时序发生器)
78 35 40；默认值=0x50、垂直 FP 高度=4 (DSI 时序发生器)
78 36 02；默认值=0x01、垂直 BP 高度=36 (DSI 时序发生器)
78 37 40；默认值=0x40、垂直 BP 高度=36 (DSI 时序发生器)
结束

完整的测试 PATTEN 设置值如附件所示。

e2e.ti.com/.../1920_5F00_1080p_5F00_4Lane_5F00_DSI-_2800_1_2900_.txt

Br、Rich

您好 Rich、

时序参数应来自此处的 DRM_EDID.c 文件： https://git.ti.com/cgit/ti-linux-kernel/ti-linux-kernel/tree/drivers/gpu/drm/drm_edid.c?h=ti-linux-6.6.y#n243。HDMI 与简单的 DSI 面板略有不同、因为它使用 EDID 协商来支持多种不同的分辨率。 我过去的一个补丁是试图在忽略 EDID 的同时强制某种模式,但它似乎没有像我预期的那样生效。

如果在 DSI 时序中进行编程、则具有1920x1080@60Hz 的线路应该是选择的模式。 我以为时间是一样的、但可能错过了一些东西。 客户的一对新眼睛会很好。

如果没有使用新的计时参数(最坏情况)设置计时参数、我们可以尝试从驱动程序中删除所有 DMT (离散监视器计时)、并仅定义一个计时参数来真正破解此漏洞。

此致、

Takuma

Takuma

  请参阅 adv7535回复：

1. 在 DSI_CEC 寄存器中、0x40的值应为0x80 TI DSI 输出转储。 我们得到了 未完全接收到数据包标头  配置。
2. 在 DSI_CEC 寄存器0x56中、值应为中的0xFC TI DSI 输出转储 。 这意味着 所有通道的终端都开启。

Takuma

有关寄存器的详细信息、请参阅 ADV7535编程指南。

我会通过精子电子邮件发送给您

ADV7533使用四个 I2C 寄存器映射。

主寄存器映射的 SDA/SCL 编程地址为0x72。

  第5节"寄存器映射"中提供了主寄存器映射的完整列表。  ▷I2C 硬件信息、请参阅 T Ü V ADV7533 Hardware User’s 中的"I2C 接口(访问 ADV7533寄存器)"部分。

数据包存储器的器件地址是可编程的、由主寄存器 映射的寄存器0x45控制。 默认设置为0x70。

EDID 存储器地址可由主寄存器映射的0x43进行编程和控制。 默认设置为 0x7E。

EDID 存储器内容仅在以下情况下有效：
μ■包含有效的 EDID：发生 EDID 就绪中断之后、发生以下任一情况之前：
HPD 从高电平变为低电平
0x41[6]= 1
BKSV 标志的第2次发生频率
■包含 BKSV 和 BSTATUS：在第2个 BKSV 标志之后、直到其被清除。

DSI 和 CEC 存储器地址可通过主寄存器映射的0xE1进行编程和控制。 默认 设置为0x78。
除非另有说明、否则本文档中的所有寄存器引用均指主寄存器映射(中的除外)
第4.2节(DSI 设置和控制)和  第4.9节(CEC 处理)、其中所有寄存器均指 DSI 和 CEC
映射、除非另有说明。

在客户案例中、主寄存器映射为0x3D (原始0x72、这是驱动器中的默认寄存器表)

DSI 和 CEC 存储器 是0x3C (原始0x78)。

DSI 时序表如下所示、似乎有来自 ADV7535的所需 DSI 时序。

Br、Rich

Takuma

在今天与 ADI 和客户的会面中、我注意到 ADV7535寄存器中的 CSI 时序由 CSI 驱动程序(使用 ADV7535)通过 I2C 进行编程、我发现如果采用0x52、默认设置应该正确、实际上这并不是我们的 CSI 输出时序。

我想知道为什么在 ADV7535设置 BP 和 FP 中填写的值将不符合下面的时序。

CSI 驱动程序是否采用我们在 Linux 中的实际 DSI 时序设置中的时序？

	/* 0x52 - 1920x1080@60Hz */
	{ DRM_MODE("1920x1080", DRM_MODE_TYPE_DRIVER, 148500, 1920, 2008,
		   2052, 2200, 0, 1080, 1084, 1089, 1125, 0,

ADI 检测到 CSI 输出格式为240i、仅在2个通道中根据 ADV7535中的只读寄存器、在何处设置要使用的输出格式和通道以及分辨率？

现在、我们似乎正在尝试使 CSI 输出时序与 ADV7535编程的 CSI 时序保持一致、否则不会根据 ADI RD 显示该时序。

您能否创建1920x1080 60Hz 渐进(不是16：9) 4通道输出的补丁来进行测试？

Br、Rich

您好 Rich、

让我看看今天的解决问题。 我17天 前分享的 0001-hack-force-adv-hdmi-bridge-for-720x480.patch 的补丁应该选择了特定的计时参数。 让我重新制作这个补丁以便您进行测试。

另一方面、ADV7535寄存器编程应在 ADV7535驱动程序内完成。 图像格式也应从 ADV7535驱动器传播到 DSI 驱动器。

最后、应在器件树中设置通道数。

此致、

Takuma

您好 Rich、

对于 ADV7535寄存器、我建议客户也查看此代码。 TI 没有对此驱动程序的额外见解、因此客户对该驱动程序的了解比我们更多。

无论如何、我确实看看这个驾驶员、看看他们是如何设置车道的。 我看到一系列用于读取和设置通道数的函数： https://git.ti.com/cgit/ti-linux-kernel/ti-linux-kernel/tree/drivers/gpu/drm/bridge/adv7511/adv7533.c?h=ti-linux-6.6.y#n172

void adv7533_dsi_power_on(struct adv7511 *adv)
{
	struct mipi_dsi_device *dsi = adv->dsi;

	if (adv->use_timing_gen)
		adv7511_dsi_config_timing_gen(adv);

	/* set number of dsi lanes */
	regmap_write(adv->regmap_cec, 0x1c, dsi->lanes << 4);

	if (adv->use_timing_gen) {
		/* reset internal timing generator */
		regmap_write(adv->regmap_cec, 0x27, 0xcb);
		regmap_write(adv->regmap_cec, 0x27, 0x8b);
		regmap_write(adv->regmap_cec, 0x27, 0xcb);
	} else {
		/* disable internal timing generator */
		regmap_write(adv->regmap_cec, 0x27, 0x0b);
	}

	/* enable hdmi */
	regmap_write(adv->regmap_cec, 0x03, 0x89);
	/* disable test mode */
	regmap_write(adv->regmap_cec, 0x55, 0x00);

	regmap_register_patch(adv->regmap_cec, adv7533_cec_fixed_registers,
			      ARRAY_SIZE(adv7533_cec_fixed_registers));
}

int adv7533_parse_dt(struct device_node *np, struct adv7511 *adv)
{
	u32 num_lanes;

	of_property_read_u32(np, "adi,dsi-lanes", &num_lanes);

	if (num_lanes < 1 || num_lanes > 4)
		return -EINVAL;

	adv->num_dsi_lanes = num_lanes;

	adv->host_node = of_graph_get_remote_node(np, 0, 0);
	if (!adv->host_node)
		return -ENODEV;

	of_node_put(adv->host_node);

	adv->use_timing_gen = !of_property_read_bool(np,
						"adi,disable-timing-generator");

	/* TODO: Check if these need to be parsed by DT or not */
	adv->rgb = true;
	adv->embedded_sync = false;

	return 0;
}

我建议您和客户查看这些功能、将一些打印语句放入其中、并查看通道数是否设置正确。

还有一个 函数会将计时参数写入同一文件、因此请检查此处是否所有内容都正确写入。

我需要2~3天的时间才能获得解析补丁。

此致、

Takuma

尊敬的 Takuma：

  应用补丁 adv7535寄存器转储：

[ 256.588933] debug：adv7535_bridge_get_modes、强制执行特定的分辨率
[ 256.588981] debug：drm_set_preferred_mode
[ 256.588985] debug：模式为1920x1080、时钟为148500。 这是首选项
[ 256.588994]调试：HSYNC_START-2008、HSYNC_END-2052、htotal-0、hoffset-1084、vsync_start-1089、 VSYNC_END-0、vscan-2131131648
[ 256.734764]调试：adv7533_DSI_POWER_ON DSI->lanes=0x4 use_timing_gen=0x1

您好、

我假设在软件中设置了正确的分辨率、但寄存器转储中的值不正确。 此假设是否正确？

如果是、则可以查看另一个不同的方面、如果尚未这样做：

[引述 userid="492487" url="~/support/amplifiers-group/amplifiers/f/amplifiers-forum/1456851/processor-sdk-am67-dts-configuration-for-dsi-convert-to-hdmi/5724648 #5724648"]

另一方面、寄存器设置如何？ 客户是否能够研究 ADV 驱动程序来查看寄存器写入是否正确？

我的一位同事注意到、YAML 绑定中的器件树节点中似乎有多个可配置的 I2C 寄存器("main"、"EDID"、"CEC"和"packet")、但这些寄存器设置是否正确？  https://git.ti.com/cgit/ti-linux-kernel/ti-linux-kernel/tree/Documentation/devicetree/bindings/display/bridge/adi,adv7533.yaml?h=ti-linux-6.6.y#n35

[/报价]

我看到、过去仅为 I2C 寄存器定义了0x3D。 不过、我可以在上面的 YAML 示例中看到、它们对"reg-names ="main"、"EDID"；"定义了"reg=<0x39>、<0x66>；"。 我还看到其他器件树定义了所有4个寄存器、例如此 imx8mm-beacon kit.dts： https://git.ti.com/cgit/ti-linux-kernel/ti-linux-kernel/tree/arch/arm64/boot/dts/freescale/imx8mm-beacon-kit.dts?h=ti-linux-6.6.y#n60。

Eric Ding 说：

DSI 和 CEC 存储器 为0x3C (原始0x78)。

^从这句话来看、似乎默认值有变化... 但是、这些问题是否在您的最终处理中正确？

此致、

Takuma

Takuma、ć

  请参阅 ADI 重播：

1. SoC 配置为 MIPI DSI 视频模式操作 、 具有同步脉冲的非突发模式、以及  MIPI 源 连续 MIPI 时钟 和数据流提供。
2. 在查看共享寄存器值时、ADV7535寄存器(即 DSC_CEC 寄存器0x28–0x37)中提供了1920 × 1080p 60Hz 视频时序参数。 因此、必须从 SoC 发送相同的 MIPI 信号(时钟和数据)。

例如、1920 × 1080p 60Hz、4通道信号的 MIPI 时钟值为445.5 MHz。 这意味着来自 SoC 的 MIPI 数据和来自 ADV7535寄存器的视频时序参数应匹配。 同样、MIPI 时钟值在1920 × 1080p 50Hz、1920 × 1080i 100Hz 和1920 × 1080i 120Hz、4通道信号内保持445.5 MHz。如果 ADV7535在其视频时序参数设置为1920 × 1080p 60Hz 时接收到任何这些 MIPI 信号(时钟和数据)、则会发生冲突。 因此、无法观察到正确的视频输出。

您好、

Unknown 说：

将 SoC 配置为 MIPI DSI 视频模式操作 、 具有同步脉冲的非突发模式、以及  MIPI 源 连续 MIPI 时钟 和数据流提供。 [/报价]

从 SoC 的角度来看、这看起来不错... 但这是 ADI 想要的评论吗? 或者这是一个评论,这是观察和 ADI 回答这是好的吗?

Unknown 说：

在查看共享寄存器值时、可在 ADV7535寄存器(即 DSC_CEC 寄存器0x28–0x37)中获取1920 × 1080p 60Hz 视频时序参数。 因此、必须从 SoC 发送相同的 MIPI 信号(时钟和数据)。

三 件事：

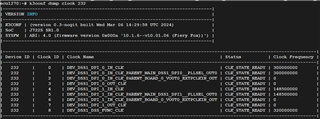

• 您能共享"k3conf dump clock 232"的输出吗？
• 过去、您分享了一些示波器读数。 当前测量的 MIPI 时钟是多少？
• 如果这个问题来自高时钟 频率要求、是否有任何 较低的 fps 或较低的分辨率需要 ADV7535和显示屏支持的较低时钟频率、以便我们可以将其用作实验？

此致、

Takuma

[/quote]

Takuma

您好、

我认为、除非使用与预期不同的颜色格式、否则从 SoC 的角度来看、时钟是正确的。 148500000 (148.5MHz)应该是已编程的像素时钟。 您提到需要445.5MHz、但我假设这是字节时钟而不是像素时钟。 在这种情况下、如果每个像素需要3个字节(如 RGB888)、则148.5MHz * 3=RGB888 445.5MHz。 如果这是不同于 ARGB8888 (使用4字节)或 RGB565 (占用2字节)的格式、则这种不匹配可能会导致问题。

• 桥接器预期的颜色格式是什么？ RGB888、ARGB8888、RGB565、NV12还是其他接口？

关于一个单独的主题,我已经在内部与另一个显示专家讨论过,看起来他们有一个"神奇"的计时参数,适用于不同的桥,而这在过去是不起作用的。 作为一个实验、您可以尝试一下：

• e2e.ti.com/.../0001_2D00_Revert_2D00_Delete_2D00_DMT_2D00_except_2D00_for_2D00_the_2D00_one_2D00_we_2D00_want.patch
• e2e.ti.com/.../0002_2D00_Force_2D00_DMT_2D00_to_2D00_select_2D00_1920x1080_2D00_133MHz path_2D00_pixel_2D00_clock.patch
• 应用补丁后、您能否分享"modetest -M tidss"的输出？

此致、

Takuma

您好、

我认为修补程序没有干净地应用。 您能否与下面共享的 DRM_EDID.c 进行比较？

e2e.ti.com/.../drm_5F00_edid.c

具体而言、DRM_DMT_MODES 数组只能包含一个值：

static const struct drm_display_mode drm_dmt_modes[] = {
	/* 0x52 - 1920x1080@60Hz */
	{ DRM_MODE("1920x1080", DRM_MODE_TYPE_DRIVER, 133333333 / 1000, 1920, 1920 + 8,
		   1920 + 8 + 32, 1920 + 8 + 32 + 40, 0, 1080, 1080 + 16, 1080 + 16 + 8, 1080 + 16 + 8 + 6, 0,
		   DRM_MODE_FLAG_NHSYNC | DRM_MODE_FLAG_NVSYNC) },
};

这应该会使"modetest -M tidss"仅显示一行模式。

此致、

Takuma

尊敬的 Takuma：

 应用该补丁后、不会显示输出

ecu1270：~# modetest -M tidss
[182.737830]调试：HSYNC_START-1928、HSYNC_END-1960、htotal-0、hskoff-1096、vsync_start-1104 VSYNC_END-0、vscan-2131133016
[ 188.459533] debug：adv7535_bridge_get_modes、强制执行特定的分辨率
[ 188.459575]调试：DRM_SET_Preferred_mode
[ 188.45959] debug：模式为1920x1080、时钟为133333。 这是首选项
编码器：
ID CRTC 类型可能的 crtcs 可能的克隆
39 0 NONE 0x00000001 0x00000001

连接器：
ID 编码器状态名称大小(mm)模式编码器
40 0已连接 HDMI-A-1 0x0 0 39
道具：
1 EDID：
旗帜:不可变的 blob
Blob：

值：
2 DPMS：
旗帜：枚举
枚举：ON=0待机=1挂起=2关闭=3
值：0
5链路状态：
旗帜：枚举
枚举：Good=0 bad=1
值：0
6非台式机：
标志：不可变范围
值：0 1
值：0
4个逻辑块：
旗帜:不可变的 blob
Blob：

值：

CRTC：
ID fb 位置大小
38 0 (0、0)(0x0)
#0 nan 0 0 0 0 0 0 0 0 0 0 0标志：；类型：
道具：
24 VRR_ENABLED：
标志：范围
值：0 1
值：0
27 CTM：
旗帜：blob
Blob：

值：
28 GAMMA_LUT：
旗帜：blob
Blob：

值：
29 gamma_lut_size：
标志：不可变范围
值：0 4294967295
值：256

层面：
Id crtc fb crtc x、y x、y gamma size 可能是 crtcs
31 0 0 0 0 0 0 0 0 0 0 0x00000001
格式：AR12 AB12 RA12 RG16 BG16 AR15 AB15 AR24 AB24 RA24 BA24 RG24 BG24 AR30 AB30 XR12 X12 RX12 XR15 XB15 NV24 XB24 X24 XR30 XB30 YUYVY XR12
道具：
8类型：
旗帜:不可变的枚举
枚举：overlay=0 Primary=1 Cursor=2
值：1.
30 in_formats：
旗帜:不可变的 blob
Blob：

值：
01000000000000001d00000018000000
01000000900000004152313241423132
52413132524731364247313641523135.
414231354152344142323452413234
4241323452473234424732344231523330
41423330585231325842313252583132
5852313558423135585234584234.
52583234425832345852333058423330
59555956555956594e56313200000000
ffffffff1f00000000000000000000
0000000000000000
IN_FORMAS blob 解码：
AR12：线性
AB12：线性
RA12：线性
RG16：线性
BG16：线性
AR15：线性
AB15：线性
AR24：线性
AB24：线性
RA24：线性
BA24：线性
RG24：线性
BG24：线性
AR30：线性
AB30：线性
XR12：线性
XB12：线性
RX12：线性
XR15：线性
XB15：线性
XR24：线性
XB24：线性
RX24：线性
BX24：线性
XR30：线性
XB30：线性
YUYV：线性
UYVY：线性
NV12：线性
33 zpos：
标志：范围
值：0 1
值：0
34 COLOR_ENCODING：
旗帜：枚举
枚举：ITU-R BT.601 YCbCr = 0 ITU-R BT.709 YCbCr = 1
值：0
35 COLOR_RANGE：
旗帜：枚举
枚举：YCbCr 限量程=0 YCbCr 全量程=1
值：1.
36 α：
标志：范围
值：0 65535
值：65535
37像素混合模式：
旗帜：枚举
枚举：前乘数=0覆盖率=1
值：0
41 0 0 0 0 0 0 0 0 0 0 0x00000001
格式：AR12 AB12 RA12 RG16 BG16 AR15 AB15 AR24 AB24 RA24 BA24 RG24 BG24 AR30 AB30 XR12 X12 RX12 XR15 XB15 NV24 XB24 X24 XR30 XB30 YUYVY XR12
道具：
8类型：
旗帜:不可变的枚举
枚举：overlay=0 Primary=1 Cursor=2
值：0
30 in_formats：
旗帜:不可变的 blob
Blob：

值：
01000000000000001d00000018000000
01000000900000004152313241423132
52413132524731364247313641523135.
414231354152344142323452413234
4241323452473234424732344231523330
41423330585231325842313252583132
5852313558423135585234584234.
52583234425832345852333058423330
59555956555956594e56313200000000
ffffffff1f00000000000000000000
0000000000000000
IN_FORMAS blob 解码：
AR12：线性
AB12：线性
RA12：线性
RG16：线性
BG16：线性
AR15：线性
AB15：线性
AR24：线性
AB24：线性
RA24：线性
BA24：线性
RG24：线性
BG24：线性
AR30：线性
AB30：线性
XR12：线性
XB12：线性
RX12：线性
XR15：线性
XB15：线性
XR24：线性
XB24：线性
RX24：线性
BX24：线性
XR30：线性
XB30：线性
YUYV：线性
UYVY：线性
NV12：线性
43 zpos：
标志：范围
值：0 1
值：1.
44 COLOR_ENCODING：
旗帜：枚举
枚举：ITU-R BT.601 YCbCr = 0 ITU-R BT.709 YCbCr = 1
值：0
45 COLOR_RANGE：
旗帜：枚举
枚举：YCbCr 限量程=0 YCbCr 全量程=1
值：1.
46 alpha：
标志：范围
值：0 65535
值：65535
47像素混合模式：
旗帜：枚举
枚举：前乘数=0覆盖率=1
值：0

帧缓冲区：
ID 尺寸间距

ecu1270:~# kmstest
[ 188.459586]调试：HSYNC_START-1928、HSYNC_END-1960、htotal-0、hskoff-1096、vsync_start-1104、 VSYNC_END-0、vscan-2131132920
[ 1099.693829] debug：adv7535_bridge_get_modes、强制执行特定的分辨率
[ 1099.693873] debug：drm_set_preferred_mode
[ 1099.693878] debug：模式为1920x1080、时钟为133333。 这是首选项
模式对 HDMI-A-1无效

您好、

感谢您试用。

Unknown 说：

模式对 HDMI-A-1

无效

^我 有这样的怀疑可能会发生,因为我没有在你过去分享的 modetest 日志中看到神奇的计时参数。

然而、根据我们第一次应用修补程序时发现的模式错误、我认为我们应该回顾过去的一个实验、因为我认为它没有得到适当的执行。

可以尝试使用较低的分辨率吗？  800x600准确。 下面是用于选择此较低分辨率的两个补丁：

• e2e.ti.com/.../2843.0001_2D00_Force_2D00_800x600_2D00_resolution_2D00_for_2D00_ADVx_2D00_display_2D00_bridge.patch
• e2e.ti.com/.../0001_2D00_Force_2D00_DMT_2D00_to_2D00_select_2D00_800x600.patch

modetest -M tidss 日志应仅显示800x600模式行。

此致、

Takuma

尊敬的 Takuma：

   应用此补丁后、它处于800x600模式、但不会显示输出

ecu1270：~# modetest -M tidss
编码器：[ 92.450259] debug：adv7535_bridge_get_modes、强制使用特定分辨率

ID CRTC 类型可能的 crtcs 可能的克隆
39 38无0x000[92.450305]调试：DRM_SET_Preferred_mode
00001 0x00000001

连接器：
ID 编码器状态名称大小([92.450310] debug：模式为800x600、时钟为40000。 这不是首选项
[ 92.450318]调试：HSYNC_START-840、HSYNC_END-968、htotal-0、hskoff-601、vsync_start-605、 VSYNC_END-0、vscan-2131132272
MM)模式编码器
40 39已连接 HDMI-A-1 0x0 1 39
模式：
索引名称刷新(Hz) hdisp HSS htot vdisp VSS VSE vtot
#0 800x600 60.32 800 840 968 1056 600 601 605 628 40000标志：phsync、pvsync；类型：驱动程序
道具：
1 EDID：
旗帜:不可变的 blob
Blob：

值：
2 DPMS：
旗帜：枚举
枚举：ON=0待机=1挂起=2关闭=3
值：0
5链路状态：
旗帜：枚举
枚举：Good=0 bad=1
值：0
6非台式机：
标志：不可变范围
值：0 1
值：0
4个逻辑块：
旗帜:不可变的 blob
Blob：

值：

CRTC：
ID fb 位置大小
38 48 (0、0)(800x600)
#0 800x600 60.32 800 840 968 1056 600 601 605 628 40000标志：phsync、pvsync；类型：驱动程序
道具：
24 VRR_ENABLED：
标志：范围
值：0 1
值：0
27 CTM：
旗帜：blob
Blob：

值：
28 GAMMA_LUT：
旗帜：blob
Blob：

值：
29 gamma_lut_size：
标志：不可变范围
值：0 4294967295
值：256

层面：
Id crtc fb crtc x、y x、y gamma size 可能是 crtcs
31 38 48 0 0 0 0 0 0 0x00000001
格式：AR12 AB12 RA12 RG16 BG16 AR15 AB15 AR24 AB24 RA24 BA24 RG24 BG24 AR30 AB30 XR12 X12 RX12 XR15 XB15 NV24 XB24 X24 XR30 XB30 YUYVY XR12
道具：
8类型：
旗帜:不可变的枚举
枚举：overlay=0 Primary=1 Cursor=2
值：1.
30 in_formats：
旗帜:不可变的 blob
Blob：

值：
01000000000000001d00000018000000
01000000900000004152313241423132
52413132524731364247313641523135.
414231354152344142323452413234
4241323452473234424732344231523330
41423330585231325842313252583132
5852313558423135585234584234.
52583234425832345852333058423330
59555956555956594e56313200000000
ffffffff1f00000000000000000000
0000000000000000
IN_FORMAS blob 解码：
AR12：线性
AB12：线性
RA12：线性
RG16：线性
BG16：线性
AR15：线性
AB15：线性
AR24：线性
AB24：线性
RA24：线性
BA24：线性
RG24：线性
BG24：线性
AR30：线性
AB30：线性
XR12：线性
XB12：线性
RX12：线性
XR15：线性
XB15：线性
XR24：线性
XB24：线性
RX24：线性
BX24：线性
XR30：线性
XB30：线性
YUYV：线性
UYVY：线性
NV12：线性
33 zpos：
标志：范围
值：0 1
值：0
34 COLOR_ENCODING：
旗帜：枚举
枚举：ITU-R BT.601 YCbCr = 0 ITU-R BT.709 YCbCr = 1
值：0
35 COLOR_RANGE：
旗帜：枚举
枚举：YCbCr 限量程=0 YCbCr 全量程=1
值：1.
36 α：
标志：范围
值：0 65535
值：65535
37像素混合模式：
旗帜：枚举
枚举：前乘数=0覆盖率=1
值：0
41 0 0 0 0 0 0 0 0 0 0 0x00000001
格式：AR12 AB12 RA12 RG16 BG16 AR15 AB15 AR24 AB24 RA24 BA24 RG24 BG24 AR30 AB30 XR12 X12 RX12 XR15 XB15 NV24 XB24 X24 XR30 XB30 YUYVY XR12
道具：
8类型：
旗帜:不可变的枚举
枚举：overlay=0 Primary=1 Cursor=2
值：0
30 in_formats：
旗帜:不可变的 blob
Blob：

值：
01000000000000001d00000018000000
01000000900000004152313241423132
52413132524731364247313641523135.
414231354152344142323452413234
4241323452473234424732344231523330
41423330585231325842313252583132
5852313558423135585234584234.
52583234425832345852333058423330
59555956555956594e56313200000000
ffffffff1f00000000000000000000
0000000000000000
IN_FORMAS blob 解码：
AR12：线性
AB12：线性
RA12：线性
RG16：线性
BG16：线性
AR15：线性
AB15：线性
AR24：线性
AB24：线性
RA24：线性
BA24：线性
RG24：线性
BG24：线性
AR30：线性
AB30：线性
XR12：线性
XB12：线性
RX12：线性
XR15：线性
XB15：[92.450340]调试：adv7533_mode_valid 内部
线性
XR24：线性
XB24：线性
RX24：线性
BX24：线性
XR30：线性
XB30：线性
YUYV：线性
UYVY：线性
NV12：线性
43 zpos：
标志：范围
值：0 1
值：1.
44 COLOR_ENCODING：
旗帜：枚举
枚举：ITU-R BT.601 YCbCr = 0 ITU-R BT.709 YCbCr = 1
值：0
45 COLOR_RANGE：
旗帜：枚举
枚举：YCbCr 限量程=0 YCbCr 全量程=1
值：1.
46 alpha：
标志：范围
值：0 65535
值：65535
47像素混合模式：
旗帜：枚举
枚举：前乘数=0覆盖率=1
值：0

帧缓冲区：
ID 尺寸间距

您好、

似乎正确设置了800x600分辨率。  这个最新配置有3个问题。

• 使用800x600分辨率、您是否看到桥接寄存器已更新、以指示其正在接收800x600分辨率？
• 您是否还可以通过运行"devmem2 0x305000F0"来检查 SoC 是否报告了错误？
• 在示波器上测量时、时钟和数据线是否发送实际时钟？

此致、

Takuma

尊敬的 Takuma：

您好、

• 通过快速 检查、桥接器似乎正在更新为 SoC 正在编程的正确时序参数。
• HSYNC 误差看起来被置位
• 您是否看到时钟和数据线处于激活状态？ 由于 HSYNC 错误被置位、我怀疑它们是否会处于活动状态

此致、

Takuma
