使用 THS4561作为一阶滤波器时、线性度是正常的、但使用四阶滤波器时、线性会降低。 原因可能是什么？
由于将运算放大器替换为 THS4131会产生正常结果、因此电路本身似乎不是问题。
当施加-10V 至10V、1Hz 三角波输入来调节信号电平时、线性度偏离约50mV。
相比之下、使用 THS4131时、偏差在2mV 以内。
[电路]
[信号矫正]
感谢您的答复。 谢谢你
您好 Alec、

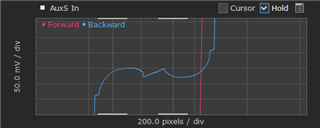

如前所述、在应用1Hz 20Vpp 正弦波形并对信号进行平坦时、THS4561显示的波形失真如下所示、而 THS4131显示的波形正常。
此外、我想说明的是、该问题仅在电路的前级使用 THS4561时发生。 无论 THS4561还是 THS4131在后续运算放大器级中使用、该行为都保持不变。
[ths4561]
[ths4131]
请检查。 谢谢你。
我们的系统允许用户自由施加频率为1Hz 至20kHz、最大信号为20Vpp 的信号。
如前所述、当我们将频率增加到10Hz (三角波)时、我们仍然观察到相同的失真水平。
也可以将频率增加到 kHz 范围、但我们在10Hz 条件下对其进行了测试、以便于分析。 如有必要、我还可以检查其他频率下的行为。
您好、Soyeon、
THS4561的输出阻抗与 THS4131不同。 由于第二级输入被感知到较重的负载、FDA 的响应可能失真； THS4561 (第一级)将由电容器3.3nF 加载。 与第二级的输出相比、第一级输出的感知负载阻抗将降低。
请参阅 THS4561数据表10.1.4中的以下内容：
我仍在为您调查此性能。 尽管我这样做、但我还是推荐 THS2630器件、它是 THS4131的直接引脚对引脚替代产品。
此致、
Alec
您好 Alec、
感谢您发送编修。
如您所述、我将电路中的电容器从3.3nF 更改为470pF、我还重新设计了滤波器、以将电容值更改为3.3nF、750pF 和1nF。
但是、失真从大约50mV 显著增加到200mV 以上。
因此、我遵循了数据表第一页所示的参考电路、在运算放大器差分输入端增加了150pF、并在输出端连接一个22 Ω 电阻器。 这大大降低了失真。
[我的电路]
[数据表]
[波形]
但是、由于数据表未提供具体详细信息、我不确定我添加的元件的作用及其优化值。
能否就此提供更多信息？
