[参考译文] INA225：PSpice 模型错误(尝试仿真时)

admin

Other Parts Discussed in Thread: INA225

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/1509364/ina225-pspice-model-error-when-trying-to-simulate

器件型号：INA225

工具/软件：

您好、

我尝试在 LTspice 中使用 PSPICE 模型(是的、我知道 TI 技术支持并不热衷于支持这一点)、在尝试进行简单的瞬态仿真时得到了以下错误。

致命错误：U1：_U16：G1：
--语法错误--
v (U1：_U16：NSW)*(v (N006、U1：inn)/ 1000000«)｝»

U1是我仿真中 INA255的实例。我尝试在模型文件中搜索类似这样的语句、但我找不到。

有什么想法吗？

是否有人能够使用 LTSpice 模拟此 SPICE 模型?

谢谢、

Kaushalya

4 个月前

0 admin 4 个月前

TI__Guru**** 2350610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Kaushalya：

您能分享一下模型设置的屏幕截图吗？

此致、
Mallika Senthil

0 admin 4 个月前

TI__Guru**** 2350610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Mallika：

感谢您对此进行研究。

我不确定模型设置的含义。我添加了错误和符号设置。

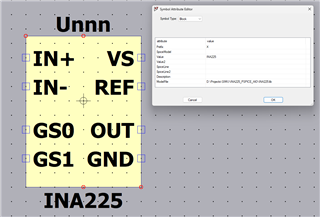

符号

谢谢、

Kaushalya

0 admin 4 个月前

TI__Guru**** 2350610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Kaushalya：

我有几个建议:

1.尝试为电流源(I1)添加接地端、通常我们的模型要求共模侧以接地为基准。

2.如果这不起作用,请检查模型是否加密,如果是加密,请请求未加密版本

3.如果它仍然不起作用,那么 LTSpice 可能不支持模型语法。然后、建议安装 PSpice for TI。

此致、
Mallika Senthil

0 admin 4 个月前

TI__Guru**** 2350610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Mallika：

1.我尝试向 IN-添加一个 GND、但未解决错误

2.我确信它没有加密,就像这样,我无法创建 LTSpice 模型。

3.我尝试使用 PSPICE for TI、但也失败了。我刚打开工程并运行仿真。下面是我在输出窗口中看到的内容。

--------------- INFO(ORPROBE-3209): Simulation Profile:  INA225_TRANS_AC-INA225_AC_TRANS ---------------
INFO(ORPROBE-3183): Simulation running...
** Profile: "INA225_TRANS_AC-INA225_AC_TRANS"  [ C:\Projects\SIM\INA225_PSPICE_AIO\ina225-pspicefiles\ina225_trans_ac\ina225_ac_tran
Reading and checking circuit
WARNING(ORPSIM-15246): Library index file ina225.ind does not have the correct format
INFO(ORPSIM-15422): Making new index file ina225.ind for library file ina225.lib.
Making index file for library C:\Projects\SIM\INA225_PSPICE_AIO\ina225.lib
Please be patient. This may take several minutes...
ERROR(ORPSIM-16318): Missing or invalid expression
ERROR(ORPSIM-16318): Missing or invalid expression
Circuit has errors ... run aborted
See output file for details
INFO(ORPROBE-3188): Simulation aborted

当我检查 out.1文件时,我可以看到 LTspice 可能抱怨的错误。

**** EXPANSION OF SUBCIRCUIT X_U1.X_U16 ****
.PARAM VTHR 1
.PARAM GL 1e3
.PARAM RMAX 1e6
.PARAM GET1 3e-6
.PARAM GET2 5e-6
X_U1.X_U16.EGET1 X_U1.X_U16.NGET1 0 VALUE {1 + GET1*(TEMP-27)}
X_U1.X_U16.EGET2 X_U1.X_U16.NGET2 0 VALUE {1 + GET2*(TEMP-27)}
X_U1.X_U16.ES0 X_U1.X_U16.NS0 0 VALUE {MAX(MIN(GL*(V(1#)-VTHR),1),0)}
X_U1.X_U16.ES1 X_U1.X_U16.NS1 0 VALUE {MAX(MIN(GL*(V(0#)-VTHR),1),0)}
X_U1.X_U16.E00 X_U1.X_U16.N00 0 VALUE {(1-V(NS1))*(1-V(NS0))}
X_U1.X_U16.E01 X_U1.X_U16.N01 0 VALUE {(1-V(NS1))*(V(NS0))}
X_U1.X_U16.E10 X_U1.X_U16.N10 0 VALUE {(V(NS1))*(1-V(NS0))}
X_U1.X_U16.E11 X_U1.X_U16.N11 0 VALUE {(V(NS1))*(V(NS0))}
X_U1.X_U16.ESW X_U1.X_U16.NSW 0 VALUE {V(NGET1)*(8*V(N00) + 4*V(N01) +
+ 2*V(N10))+ V(NGET2)*V(N11)}
X_U1.X_U16.G1 VOUT X_U1.INN VALUE {V(NSW)*(V(3#,2#)/RMAX)} }
-----------------------------------------------------------$
ERROR(ORPSIM-16318): Missing or invalid expression

下面是完整的 INA225_AC_TRANS.OUT.1

**** 05/07/25 10:45:55 **** PSpice 23.1.0 (30 January 2024) *** ID# 0 ********

 ** Profile: "INA225_TRANS_AC-INA225_AC_TRANS"  [ C:\Projects\SIM\INA225_PSPICE_AIO\ina225-pspicefiles\ina225_trans_ac\ina225_ac_tran


 ****     CIRCUIT DESCRIPTION


******************************************************************************




** Creating circuit file "INA225_AC_TRANS.cir"
** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE OVERWRITTEN BY SUBSEQUENT SIMULATIONS

*Libraries:
* Profile Libraries :
* Local Libraries :
.LIB "../../../ina225.lib"
* From [PSPICE NETLIST] section of C:\cds_spb_home\cdssetup\OrCAD_PSpiceTIPSpice_Install\23.1.0\PSpice.ini file:
.lib "nom_pspti.lib"
.lib "nom.lib"

*Analysis directives:
.TRAN  0 4ms 0 1u
.OPTIONS ADVCONV
.OPTIONS FILEMODELSEARCH
.PROBE64 V(alias(*)) I(alias(*))
.INC "..\INA225_TRANS_AC.net"



**** INCLUDING INA225_TRANS_AC.net ****
* source INA225
R_R1         VMID VOUT  10k TC=0,0
E_E1         VMID 0 VCC 0 0.5
V_V1         VCC 0 5Vdc
V_VCM         VIN+ 0 12Vdc
C_C1         VOUT VMID  10p  TC=0,0
V_V2         VIN+ VIN- DC 0 AC 1 Sin(0 10m 1KHz)
V_V3         N241886 0 5Vdc
V_V4         N241892 0 5Vdc
X_U1         VIN+ VIN- VCC 0 VMID N241892 N241886 VOUT INA225

**** RESUMING INA225_AC_TRANS.cir ****
.END

WARNING(ORPSIM-15246): Library index file ina225.ind does not have the correct format

INFO(ORPSIM-15422): Making new index file ina225.ind for library file ina225.lib.

Index has 13 entries from 1 file(s).


**** EXPANSION OF SUBCIRCUIT X_U1.X_U16 ****
.PARAM VTHR 1
.PARAM GL 1e3
.PARAM RMAX 1e6
.PARAM GET1 3e-6
.PARAM GET2 5e-6
X_U1.X_U16.EGET1 X_U1.X_U16.NGET1 0 VALUE {1 + GET1*(TEMP-27)}
X_U1.X_U16.EGET2 X_U1.X_U16.NGET2 0 VALUE {1 + GET2*(TEMP-27)}
X_U1.X_U16.ES0 X_U1.X_U16.NS0 0 VALUE {MAX(MIN(GL*(V(1#)-VTHR),1),0)}
X_U1.X_U16.ES1 X_U1.X_U16.NS1 0 VALUE {MAX(MIN(GL*(V(0#)-VTHR),1),0)}
X_U1.X_U16.E00 X_U1.X_U16.N00 0 VALUE {(1-V(NS1))*(1-V(NS0))}
X_U1.X_U16.E01 X_U1.X_U16.N01 0 VALUE {(1-V(NS1))*(V(NS0))}
X_U1.X_U16.E10 X_U1.X_U16.N10 0 VALUE {(V(NS1))*(1-V(NS0))}
X_U1.X_U16.E11 X_U1.X_U16.N11 0 VALUE {(V(NS1))*(V(NS0))}
X_U1.X_U16.ESW X_U1.X_U16.NSW 0 VALUE {V(NGET1)*(8*V(N00) + 4*V(N01) +
+ 2*V(N10))+ V(NGET2)*V(N11)}
X_U1.X_U16.G1 VOUT X_U1.INN VALUE {V(NSW)*(V(3#,2#)/RMAX)} }
-----------------------------------------------------------$
ERROR(ORPSIM-16318): Missing or invalid expression


**** EXPANSION OF SUBCIRCUIT X_U1.X_U15 ****
.PARAM VTHR 1
.PARAM GL 1e3
.PARAM RMAX 1e6
.PARAM GET1 3e-6
.PARAM GET2 5e-6
X_U1.X_U15.EGET1 X_U1.X_U15.NGET1 0 VALUE {1 + GET1*(TEMP-27)}
X_U1.X_U15.EGET2 X_U1.X_U15.NGET2 0 VALUE {1 + GET2*(TEMP-27)}
X_U1.X_U15.ES0 X_U1.X_U15.NS0 0 VALUE {MAX(MIN(GL*(V(1#)-VTHR),1),0)}
X_U1.X_U15.ES1 X_U1.X_U15.NS1 0 VALUE {MAX(MIN(GL*(V(0#)-VTHR),1),0)}
X_U1.X_U15.E00 X_U1.X_U15.N00 0 VALUE {(1-V(NS1))*(1-V(NS0))}
X_U1.X_U15.E01 X_U1.X_U15.N01 0 VALUE {(1-V(NS1))*(V(NS0))}
X_U1.X_U15.E10 X_U1.X_U15.N10 0 VALUE {(V(NS1))*(1-V(NS0))}
X_U1.X_U15.E11 X_U1.X_U15.N11 0 VALUE {(V(NS1))*(V(NS0))}
X_U1.X_U15.ESW X_U1.X_U15.NSW 0 VALUE {V(NGET1)*(8*V(N00) + 4*V(N01) +
+ 2*V(N10))+ V(NGET2)*V(N11)}
X_U1.X_U15.G1 VMID X_U1.INP VALUE {V(NSW)*(V(3#,2#)/RMAX)} }
-----------------------------------------------------------$
ERROR(ORPSIM-16318): Missing or invalid expression

谢谢、

Kaushalya

0 admin 4 个月前

TI__Guru**** 2350610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Mallika：

我想我找到了原因。 lib 文件中有一个错误。

第305行中还有一个括号。它应该是

G1 OUT2 OUT1值=｛V (NSW)*(V (OUT2、OUT1)/Rmax)｝

谢谢、

Kaushalya
