[参考译文] 具有交流耦合双极输入摆幅的 PGA/VGA

查看 VC820、它在该系列中有4个成员、然后有一串用于超声波的多通道 CMOS 器件、如 VCA2612

您好！

 我同意 LMH6401在您的频率范围内会过大。 要 查看增益范围的其他全差动 PGA/VGA：

VCA2617：−10dB 至38dB 或−16dB 至32dB；双通道全差动 VGA、50MHz、+5.25 (+/-2.5V)电源

LMH6514：-12dB 至30dB、全差动 DVGA、600MHz、 +5.25 (+/-2.5V)电源

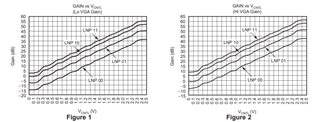

VCA2615： -15dB 至60dB 之间的可变增益范围(参见下图)、 双通道全差分 VGA、 42MHz、 +5.25 (+/-2.5V)电源

谢谢、

Sima

感谢您的回复。

我已经检查了建议的器件的数据表、但没有提到+/-2.5V 电源。

如果我错过了这个机会、您能不能指出它在哪里被提及。

您好！

  您是正确的、我错误地认为这些器件允许使用双电源。 遗憾的是、VCA2617、VCA2615和 LMH6514仅允许5V-6V 单电源。  由于这是交流耦合输入应用、您是否能够使用平衡-非平衡变压器、然后对于差动输出、您需要两个用于差动输出的放大 器、例如本应用手册。 但是、这显然会增加成本、空间和失真。

  还有 PGA870。 该器件是全差动 VGA、适用于双电源、但频率为650MHz、增益范围为-11.5dB 至20dB。 因此、该器件将没有您的频率范围的数字。 但是 、该器件有一个 TINA-TI/PSpice 模型和 EVM 可用于对您的频率范围进行仿真/测试。

谢谢、

Sima

好的、对于此功能、您的100kHz 相当低、但这是一种可能的解决方案

VCA810具有相应的范围、但需要后置 FDA 以20dB 的固定增益返回差分输出-我使用了 THS4561具有+/-5V 功能的超低功耗 FDA。

VCA810是早期 VCA610的一个过程迁移-在该时代、需要将差分输入转换为单输出。 因此、在您的情况下、交流耦合到 FDA 以添加20dB 增益、从而将范围移动到所需的位置并返回到差分输出。 通常情况下、这是一个非常大的调节范围

1.在最大增益下遇到输入本底噪声问题

2.以最小增益运行输入过驱问题、但

给你。

该文件的 V9版本、

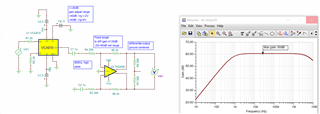

e2e.ti.com/.../VCA810-with-THS4561.TSC

现在我有了 FDA、添加了一个150kHz 二阶巴特沃斯。 但这会限制噪声、

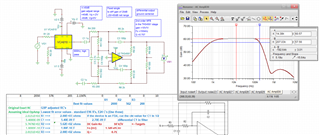

e2e.ti.com/.../VCA810-with-THS4561-with-150kHz-Butterworth-MFB.TSC

感谢您的回复。

PGA870是一个很好的建议、但在数据表中完全遗漏了有关双电源的器件。

我们将查看 SPICE 模型。 唯一的问题可能是为了实现所需的增益、我可能必须进入 PGA 的3级。

感谢您的回复。

这也是我要研究的解决方案之一。 我没有实现二阶巴特沃斯滤波器、这是一个很好的噪声增益、它将把噪声与 全差分 VGA 进行比较并决定。

实际上我决定先使用数字电位器、但它们存在相位问题。 因此、由于应用需要最小的相位失真、因此决定更改。 我已经检查了您在没有滤波器的情况下提供的仿真文件、观察到了一些最小的相位失真。 您是否有任何建议来纠正这种情况？

您好！

 使用全差分放大器、最大限度地减小输出电压摆幅、增加输出负载和仔细的 PCB 布局将改善相位失真。 我会将第二级 FDA (非增益控制)设置为单位增益、因为您希望  使用的 PGA 允许增益控制低于0dB。

谢谢、

Sima
