尊敬的 Shkelgim：

您能否向我们介绍您在应变仪前端观察到的噪声干扰？

这些低频噪声还是高频噪声？

这些"噪音"来自什么？

最小值和最大值是多少。 应变仪的输入信号范围？

输出信号振幅是多少？

所需的频率 BW 是多少？

根据应用或设计、板载有哪些可用的电源轨？

Unknown 说：

有人可以帮助我使用 INA851RGTR 创建此类滤波器方案和所有必要组件、同时考虑到此滤波器将位于与硅隔离的传感器中。

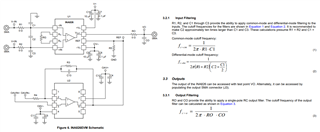

https://www.ti.com/lit/ug/sbou115c/sbou115c.pdf?ts=1689973025199&ref_url=https%253A%252F%252Fwww.ti.com%252Ftool%252FINA826EVM

下面是仿真中的 INA849示例、因为我不需要您的设计要求。 模拟前端中的电位器用于平衡或消除电桥输入。 我认为您可能需要它、因为这是自制的应变仪传感器。

INA849是一款低噪声仪表放大器、但它不是像 INA851那样的 FDA 输出 IA。 您是否需要 INA851的 FDA 输出？

e2e.ti.com/.../INA849-Strain-Gauge-07212023.TSC

如果您有其他问题、请告知我们。

此致！

雷蒙德

感谢您发送编修。

至于：  这些"噪音"来自什么？ 我想我的应变仪已经转向温度传感器了,  电源还可以+- 5V , 我想去掉电位器,因为滤波器会闭合在传感器内部,但据我所见,我不能去掉它。 此外、我还需要 INA851的 FDA 输出

尊敬的 Shkelgim：

Unknown 说：

我认为我的应变仪转向温度传感器,  电源正常+- 5V , 我想取消电位计,因为滤波器将在传感器内部关闭,但据我所见,我无法消除它。[/报价]

我使用电位器仿真了电阻式电桥、以帮助实现电桥电路的平衡。 当然、您也可以移除电位器、并手动平衡电桥。

就应变仪而言,我已经转向温度传感器了,我无法帮你。 应变仪是力(压缩或张力)与电阻之间的函数、而温度传感器是温度与电阻之间的关系。 我建议使用一个已知的应变仪并使电路首先工作。 然后、您可以设计自己制作的应变仪以满足性能要求。 力和温度变量是两个不同的检测参数。

如果 DIY 应变仪对温度敏感、您可以找到补偿方法。 例如、如果应变仪具有正温度灵敏度、则可以添加负温度系数电阻器进行补偿。

如果您需要 FDA 输出、则 INA851应能很好地工作。 如果您向我们提供已知应变仪电阻特性、我可以为您模拟 INA851。  请向我们提供设计要求。

此致！

雷蒙德

谢谢雷蒙德 ,你会帮助我很多,如果你给我一个设计,

应变仪为350 Ω 输入 +-5V。

• 型号：  ATO-BF-KA
• 标称值的偏差：  ≤±0.5%
• 平均值容差：  ≤±0.1%
• 灵敏度因素：  2.0~2.2
• 均值分散：  ±1 %
• 平均热输出系数：  1 μm μ A/m/C
• 平均热量输出分散：  ≤30μm μ A/m/C
• 绝缘电阻：  ^μ A MΩ μ A
• 疲劳寿命：  ≥10^7
• 工作温度：  -30℃~150℃

尊敬的 Shkelgim：

Unknown 说：

应变计输入电阻为350 Ω +-5V。

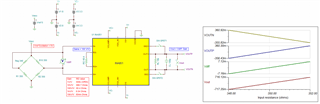

下面是一个仿真示例。 我使用了+5V 作为激励电压。 您可以将 ±5Vdc 用作电桥、但传感器会消耗更多电流、这并不理想。 电桥在350Ω 激励下的标称电流为5V/μ s = 14.28mA；电流流向应变仪大约为7.143mA。 大约的散热为350*(7.143e-3)^2 = 17.9mW。 如果 电桥使用±5Vdc、大约36mW 的功耗将翻倍。 您希望尽量减少应变仪的自发热、尤其是应变仪对温度敏感。

e2e.ti.com/.../INA851-Strain-Gauge-FDA-07242023.TSC

请考虑这是 INA851配置的示例。

此致！

雷蒙德

谢谢 Raymond

你是对的,这正是问题的 自发热,也许是需要降低激励电压或类似金属类型的传感器,不管怎样,我感谢您的时间和工作,同时 ina851是最好的,我会在我的项目中使用它, 希望这不会让我失望。

此致、

施克尔基姆
