器件型号：INA238

工具与软件：

您好！

我们将 INA238用作电源监控器以进行风扇控制、现在、此设计存在以下问题：

1.我们的参数是 Vbus=54V、Vcm=3.3V 输出电流为70A、最小电流为3A、正常电流为10A-15A、我们选择分流器满量程差分范围为 ±163.84mV；

我们计算 Rshunt： Rshunt < Vsense_max/ Imax = 163.84mV/70A= 0.0023 Ω= 2.3m Ω、因此我们选择 Rshunt 为2m Ω 、因为它最接近的标准电阻值、小于最大值；

3. 功耗为 PW = 70A * 70A * 0.002 = 9.8W；

4.现在、我们选择分流器满量程差分范围为 ±40.96mV、因此 Rshunt 为40.96mV / 70A = 0.0005m Ω；PW = 70A * 70A * 0.0005 = 2.45W；

5.您能帮助检查上述计算方法是否正确吗?

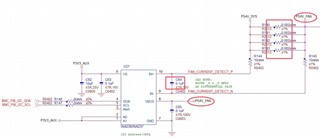

6. Plesae 查看我们的原理图,如果有任何错误,请提供您的评论,谢谢。

0 admin 9 个月前

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

你好

是的、您的计算正确、原理图看起来很好。对于项目4、你有一个很小的拼写错误、看起来你打算说0.5mΩ 而不是0.0005mΩ。此外、对于原理图、我没有看到 I2C 上拉电阻、但我认为它们位于原理图的单独部分。

此致、

Mitch

0 admin 8 个月前

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Mitch：

恐怕满量程差分范围是 +/-40.96mV 设计：

我们的最大电流为70A Rshunt < Vsense_max/ Imax = 40.96mV/70A= 0.000585 Ω= 0.585M Ω、

然后、对于此电流采样、我们可能选择0.5毫欧 Rshunt、

然后、Vsense_max= Rshunt * Imax = 0.5mohn * 70A = 35mV、这小于40.96mV；

因此、我们要知道35mV 包含我们从寄存器读取的测量误差、

1. Plesae 建议是否有任何 ADC 采样的误差补偿?

2.如果我们可以并联4*2m Ω 分流电阻来得到0.5m Ω Rshunt 电阻,如果有任何不均匀的电流问题

电流的容差为1%、会怎么样？

0 admin 8 个月前

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

您好、Zhang、

下面是我对您的问题的回答：

1. INA238不集成误差补偿、但可以根据需要校准系统。此外、您还可以更改 ADC 设置以增加转换时间或求平均值以获得更一致的结果。

2、这种做法一般很好。其理想布局是将4个电阻器放置在尽可能靠近的位置、将其视为一个电阻器、然后使用开尔文连接来测量电流。这种不均匀的电流有望不会对测量产生太大影响。

此致、

Mitch
