[参考译文] TM4C129ENCPDT：GPIO 切换速度非常慢

您好 Ralph、

我也可以尝试一下、但在这里我运行的是节拍率设置为100Hz 的 FreeRTOS。
加上我的 GPIO 切换直接位于中断内部。 除了以100Hz 的频率运行 SysTick 和以10Hz 的频率运行 timer0A 中断之外、没有其他中断。

这是整个图片；

#include
#include
#include "main.h"
#include "drivers/pinout.h"
#include "utils/uartstdio.h"


// TivaWare 包括
#include "driverlib/sysctl.h"
#include "driverlib/debug.h"
#include "driverlib/rom.h"
#include "driverlib/rom_map.h"
#include "driverlib/inc/hw_memmap.h"
#include "driverlib/gpio.h"
#include "driverlib/pin_map.h"
#include "driverlib/ssi.h"
#include "driverlib/inc/hw_ssi.h"
#include "driverlib/inc/hw_types.h"
#include "driverlib/timer.h"
#include "driverlib/interrupt.h"
#include "driverlib/tm4c129encpdt.h"

// FreeRTOS 包括
#include "FreeRTOSConfig.h"
#include "freertos.h"
#include "task.h"
#include "queue.h"

#define NUM_SSI_DATA 3.

//一般函数声明
void adc_init (void)；
void sys_init (void)；
void timer0_init (void)；
void adc_collect_data (void)；
void adc_conv_start (void)；

// FreeRTOS 任务声明
void blinkLED0_Task (void *pvParameters)；
void SerialTask(void *pvParameters);
void Timer0IntTask (void *pvParameters)；


//FreeRTOS 句柄
TaskHandle_t Timer0IntTask_Handle；


void spi0_transmit (void *pvParameters)；


volatile uint32_t sys_clock；
易失性 uint32_t 计数器；
易失性 uint32_t ch0、ch1、ch2、ch3、ch4、ch5、ch6、ch7；

//uint32_t data[16]；
UNION｛
uint32_t ui32value[8]；
uint8_t ui8byte[32]；
}数据；
//主函数
int main (空)
｛
//将系统时钟初始化为120 MHz
// uint32_t sys_clock；
SYS_CLOCK = ROM_SysCtlClockFreqSet (
(SYSCTL_XTAL_25MHz | SYSCTL_OSC_MAIN |
SYSCTL_USE_PLL | SYSCTL_CFG_VCO_480)、
System_clock)；
assert (sys_clock == system_clock)；


//初始化除 USB 和以太网外连接到 Launchpad 的所有外设、例如 LED、用户按钮和 UART0
PinoutSet (false、false)；

//初始化系统
sys_init()；


//创建任务

xTaskCreate (blinkLED0_Task、(const portCHAR *)"BLNKLED0"、
configMINIMAL_STACK_SIZE、NULL、1、NULL)；

xTaskCreate (SerialTask、(const portCHAR *)"Serial"、
configMINIMAL_STACK_SIZE、NULL、1、NULL)；

xTaskCreate (spi0_transmit、(const portCHAR *)"SPI0"、
configMINIMAL_STACK_SIZE、NULL、2、NULL)；

xTaskCreate (Timer0IntTask、(const portCHAR *)"Timer0IntTask"、
configMINIMAL_STACK_SIZE、NULL、3、Timer0IntTask_Handle)；

vTaskStartScheduler()；
返回0；
｝


//在 launchpad 上闪烁 LED0
空 blinkLED0_Task (空*pv 参数)
｛
对于(；)
｛
GPIOPinWrite (LED0_PORT、LED0、LED0)；
vTaskDelay (500)；
GPIOPinWrite (LED0_PORT、LED0、0)；
vTaskDelay (500)；

｝
｝

//在 launchpad 上闪烁 LED1
void blinkLED1_Task (void *pvParameters)
｛
对于(；)
｛
GPIOPinWrite (LED1_PORT、LED1、LED1)；
vTaskDelay (500)；
GPIOPinWrite (LED1_PORT、LED1、0)；
vTaskDelay (500)；

｝
｝
//在 launchpad 上闪烁 LED2
void blinkLED2_Task (void *pvParameters)
｛
对于(；)
｛
GPIOPinWrite (LED2_PORT、LED2、LED2)；
vTaskDelay (500)；
GPIOPinWrite (LED2_PORT、LED2、0)；
vTaskDelay (500)；

｝
｝

//在 launchpad 上闪烁 LED3
void blinkLED3_Task (void *pvParameters)
｛
对于(；)
｛
GPIOPinWrite (LED3_PORT、LED3、LED3)；
vTaskDelay (500)；
GPIOPinWrite (LED3_PORT、LED3、0)；
vTaskDelay (500)；

｝
｝
//通过 Stellaris 调试接口 UART 端口编写文本
空串行任务(空*pv 参数)
｛


对于(；)
｛
UARTprintf ("\r\nSystem Clock：\t\t%dMHz"、sys_clock/1000000)；
//UARTprintf ("\r\ndata.ui32value[0]= 0x%X、data.ui8byte[3]= 0x%X、data.ui8byte[2]= 0x%X、data.ui8byte[1]= 0x%X、data.ui8byte[0]= 0x%X"、data.ui8byte2[0]ui8byte.ui8byte.ui2[0]、ui8byte.ui8byte[0]、ui2ui8byte.uData.ui8byte[0]、ui2ui2u.ui2u.u.u.

vTaskDelay (1000 / portTIK_PERIOD_MS)；

｝
｝

void sys_init (void)
｛
uint32_t i；

//设置连接到虚拟 COM 端口的 UART
UARTStdioConfig (UART0、UART0_BAUD_RATE、SYSTEM_CLOCK)；
//
//必须启用 SSI0外设才能使用。
//
SysCtlPeripheralEnable (SYSCTL_Periph_SSI0)；
SysCtlPeripheralEnable (SYSCTL_Periph_GPIOA)；
SysCtlPeripheralEnable (SYSCTL_Periph_GPIOM)；
SysCtlPeripheralEnable (SYSCTL_Periph_GPION)；

//
//为端口 A2、A3、A4和 A5上的 SSI0功能配置引脚复用。
//如果您的器件不支持引脚复用、则无需执行此步骤。
// TODO：更改此选项以选择您正在使用的端口/引脚。
//
GPIOPinConfigure (GPIO_PA2_SSI0CLK)；
GPIOPinConfigure (GPIO_PA3_SSI0FSS)；
GPIOPinConfigure (GPIO_PA4_SSI0RX)；
GPIOPinConfigure (GPIO_PA5_SSI0TX)；

//
//配置 SSI 引脚的 GPIO 设置。 该函数也会提供
将这些引脚的//控制到 SSI 硬件。 请参阅中的数据表
//查看每个引脚分配的函数。
//引脚分配如下：
// PA5 - SSI0Tx
// PA4 - SSI0Rx
// PA3 - SSI0Fss
// PA2 - SSI0CLK
// TODO：更改此选项以选择您正在使用的端口/引脚。
//
GPIOPinTypeSSI (GPIO_Porta_base、GPIO_PIN_5 | GPIO_PIN_4 | GPIO_PIN_3 |
GPIO_PIN_2)；

#if defined (target_IS_TM4C129_RA0)|| \
已定义(TARGET_IS_TM4C129_RA1)|| \
已定义(TARGET_IS_TM4C129_RA2)
SSIConfigSetExpClk (SSI0_BASE、SYS_CLOCK、SSI_FRF_MOTO_MOTO_MODE_2、
SSI_MODE_MASTER、SPI0_CLK_SPEED、SPI0_DATA_width)；
其他
SSIConfigSetExpClk (SSI0_BASE、SysCtlClockGet ()、SSI_FRF_MOTO_MODE_0、
SSI_MODE_MASTER、1000000、8)；
#endif
//启用 SSI0模块。
//
SSIEnable (SSI0_BASE)；
adc_init()；
timer0_init()；


对于(i=0；i<8；i++)｛data.ui32value[i]= 0x3FFFF；｝//使用一些数据填充数组、仅用于仿真





｝




void spi0_transmit (void *pvParameters)
｛
//uint32_t data[8]、temp1；
uint8_t i；

对于(；)
｛
//
//显示 SSI 正在发送数据的指示。
//
//UARTprintf ("'\r\n0x%X 发送到 MOSI'"、计数器)；



对于(i = 0；i<1；i++)
｛

//数据 ui32value 0
SSIDataPut (SSI0_BASE、data.ui8byte[2])；//msb
SSIDataPut (SSI0_BASE、data.ui8byte[1])；
SSIDataPut (SSI0_BASE、data.ui8byte[0])；//LSB

//数据 ui32value 1.
SSIDataPut (SSI0_BASE、data.ui8byte[6])；
SSIDataPut (SSI0_BASE、data.ui8byte[5])；
SSIDataPut (SSI0_BASE、data.ui8byte[4])；

//数据 ui32值2.
SSIDataPut (SSI0_BASE、data.ui8bytes[10])；
SSIDataPut (SSI0_BASE、data.ui8byte[9])；
SSIDataPut (SSI0_BASE、data.ui8byte[8])；

//数据 ui32值3.
SSIDataPut (SSI0_BASE、data.ui8bytes[10])；
SSIDataPut (SSI0_BASE、data.ui8byte[9])；
SSIDataPut (SSI0_BASE、data.ui8byte[8])；

//数据 ui32value 4.
SSIDataPut (SSI0_BASE、data.ui8byte[2])；//msb
SSIDataPut (SSI0_BASE、data.ui8byte[1])；
SSIDataPut (SSI0_BASE、data.ui8byte[0])；//LSB

//数据 ui32值5.
SSIDataPut (SSI0_BASE、data.ui8byte[6])；
SSIDataPut (SSI0_BASE、data.ui8byte[5])；
SSIDataPut (SSI0_BASE、data.ui8byte[4])；

//数据 ui32value 6.
SSIDataPut (SSI0_BASE、data.ui8bytes[10])；
SSIDataPut (SSI0_BASE、data.ui8byte[9])；
SSIDataPut (SSI0_BASE、data.ui8byte[8])；

//数据 ui32value 7.
SSIDataPut (SSI0_BASE、data.ui8bytes[10])；
SSIDataPut (SSI0_BASE、data.ui8byte[9])；
SSIDataPut (SSI0_BASE、data.ui8byte[8])；



//while (SSIBusy (SSI0_BASE))｛｝
//SSIDataGetNonBlocking (SSI0_BASE、&DATA[i])；//(0b01000101 << 8)=(0b100010100000000)

｝
//while (SSIBusy (SSI0_BASE))｛｝

vTaskDelay (1000)；

｝


｝

void ADC_init (void)
｛
ROM_GPIOPinTypeGPIOOutput (ADC_CTRL1_PORT、ADC_OS0 | ADC_OS1 | ADC_OS2 | ADC_CNVSTARTA | ADC_CNVSTARTB | ADC_RANGE | ADC_RESET)；
ROM_GPIOPinTypeGPIOOutput (ADC_CTRL2_PORT、ADC_CS | ADC_READ)；

ROM_GPIOPinTypeGPIOInput (ADC_CTRL1_PORT、ADC_BUSY)；//将 ADC_BUSY 引脚配置为输入
ROM_GPIOPinTypeGPIOInput (ADC_MSB_PORT、0xFF)；//将 ADC MSB 数据引脚配置为输入
ROM_GPIOPinTypeGPIOInput (ADC_LSB_PORT、0xFF)；//将 ADC LSB 数据引脚配置为输入

GPIOPadConfigSet (ADC_CTRL1_PORT、ADC_CNVSTARTA | ADC_CNVSTARTB、GPIO_Strength _2mA、GPIO_PIN_TYPE_STD)；

GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_Read、ADC_CS | ADC_Read)；//将 ADC_CS 和 ADC_Read 拉为高电平
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA | ADC_CNVSTARTB、ADC_CNVSTARTA | ADC_CNVSTARTB)；


｝

void adc_conv_start (void)
｛
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA |ADC_CNVSTARTB、0)；
//for (i=0；i<1；i++)｛｝
//SysCtlDelay (1)；
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA | ADC_CNVSTARTB、ADC_CNVSTARTA | ADC_CNVSTARTB)；
｝

void adc_collect_data (void)
｛
uint32_t i = 0、ch = 0；
adc_conv_start ()；
if ((GPIOPinRead (ADC_CTRL1_PORT、ADC_BUSY)！= 0)&(I！= 600))｛i++；｝

//读取 ADC 通道0
for (ch=0；ch<8；ch++)
｛
GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_READ、0)；//将 ADC_CS 和 ADC_READ 拉低以读取 MSB 16位
//data.ui32value[ch]=(((GPIOPinRead (ADC_MSB_port、0xFF))和0xFF)|(0xFF))；//读取全部8个引脚((((GPIOPinRead (ADC_MSB_port、0xFF)))和0xFF)|(0xFF))；
//UARTprintf ("\r\n 左移前的值：0x%X"、data.ui32value[ch])；
//data.ui32value[ch]= data.ui32value[ch]<< 8；
//UARTprintf ("\r\n 左移后的值：0x%X"、data.ui32value[ch])；
//data.ui32value[ch]|=(((GPIOPinRead (ADC_LSB_port、0xFF))和0xFF)|(0xFF))；//读取全部8个引脚((((GPIOPinRead (ADC_LSB_port、0xFF)))和0xFF)|(0xFF)；
//UARTprintf ("\r\n 第二个左移之前的值：0x%X"、data.ui32value[ch])；
GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_Read、ADC_CS | ADC_Read)；//将 ADC_CS 和 ADC_Read 拉为高电平
//data.ui32value[ch]= data.ui32value[ch]<< 2；
//UARTprintf ("\r\n 第二个左移后的值：0x%x"、data.ui32value[ch])；
GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_READ、0)；//将 ADC_CS 和 ADC_READ 拉低以读取剩余的2个 LSB 位
//data.ui32value[ch]|=(((GPIOPinRead (ADC_LSB_port、0x3))和0x3)|(0x3))；//读取 ADC 第17位和第18位的2个 LSB
//UARTprintf ("\r\n 完全调整后的值：0x%x"、data.ui32value[ch])；
GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_Read、ADC_CS | ADC_Read)；//将 ADC_CS 和 ADC_Read 拉为高电平
｝

｝



void timer0_init (void)
｛
uint32_t ui32Period；
ROM_SysCtlPeripheralEnable (SYSCTL_Periph_TIMER0)；
TimerConfigure (TIMER0_BASE、TIMER_CFG_PERIODICASE)；

//ui32Period =(sys_clock/10)/2；
ui32Period =(sys_clock/100)；
UARTprintf ("\r\nPeriod =%d"、ui32Period)；

TimerLoadSet (TIMER0_BASE、TIMER_A、ui32Period -1)；

IntEnable (INT_TIMER0A)；

TimerIntEnable (TIMER0_BASE、TIMER_TINA_TIMEOUT)；

IntMasterEnable()；

TimerEnable (TIMER0_BASE、TIMER_A)；

｝

空 Timer0IntHandler (空)
｛
//清除计时器中断
TimerIntClear (TIMER0_BASE、TIMER_TINA_TIMEOUT)；
//读取 GPIO 引脚和的当前状态
//写回相反的状态
adc_collect_data()；
basetype_t checkIfYieldRequired；
CheckIfYieldRequired = xTaskResumeFromISR (Timer0IntTask_Handle)；
portYIELD_FER_ISR (checkIfYieldRequired)；
//GPIOPinWrite (LED2_PORT、LED2、((~LED2)& 0x10))；
｝

空 Timer0IntTask (空*pv 参数)
｛
uint32_t i = 0；
while (1)
｛
vTaskSuspend (NULL)；//挂起本身
//adc_collect_data()；


//UARTprintf ("\r\n%d Timer0IntTask\n\n\RDATA.ui32value[0]= 0x%X、data.ui8byte[3]= 0x%X、data.ui8byte[2]="
//"0x%X、data.ui8byte[1]= 0x%X、data.ui8byte[0]= 0x%X"、\
i++、data.ui32value[0]、data.ui8byte[3]、data.ui8byte[2]、data.ui8byte[1]、data.ui8byte[0])；


//UARTprintf ("\r\n\r\n 这是打印表单 Timer0IntTask"、i++)；

｝
｝








/* assert()错误函数
*
在此函数中执行来自 driverlib/debug.h 的* Failed asserts()
*
void __error__(char *pcFilename、uint32_t ui32Line)
｛
//在此处放置一个断点以捕获错误，直到日志记录例程完成
while (1)
｛
｝
｝

您可以看到切换直接在中断例程内；
如下文所示；

空 Timer0IntHandler (空)
｛
//清除计时器中断
TimerIntClear (TIMER0_BASE、TIMER_TINA_TIMEOUT)；
adc_collect_data()；
basetype_t checkIfYieldRequired；
CheckIfYieldRequired = xTaskResumeFromISR (Timer0IntTask_Handle)；
portYIELD_FER_ISR (checkIfYieldRequired)；
//GPIOPinWrite (LED2_PORT、LED2、((~LED2)& 0x10))；
｝

请注意在 Timer0IntHandler ()内调用 ADC_collect_data()来调用 ADC_conv_start ()，这是一个用于切换引脚的简单直接函数。 如下所示；


void adc_conv_start (void)
｛
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA |ADC_CNVSTARTB、0)；
//for (i=0；i<1；i++)｛｝
//SysCtlDelay (1)；
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA | ADC_CNVSTARTB、ADC_CNVSTARTA | ADC_CNVSTARTB)；
｝

您好！

我已通过将代码缩减为更短的程序来进一步简化代码。 仍然不幸运。 我非常怀疑它与 FreeRTOS 有关系。

这是整个代码；

#include
#include
#include "main.h"
#include "drivers/pinout.h"
#include "utils/uartstdio.h"


// TivaWare 包含
#include "driverlib/sysctl.h"
#include "driverlib/debug.h"
#include "driverlib/rom.h"
#include "driverlib/rom_decute.h











命令#include "driverlib#define rtos"#define rtos void #define #include "driverlib/rtos"#defconfig #define #define #task#define #define #define rtos #include "#define #tog.000task#define #include "#include "driverlib_rtos"


//主函数
int main (void)
｛
//将系统时钟初始化为120 MHz
uint32_t output_clock_rate_Hz；
output_clock_rate _Hz = ROM_SysCtlClockFreqSet (
(SYSCTL_XTAL_25MHz | SYSCTL_OSC_MAIN |
SYSCTL_USE_PLL | SYSCTL_CFG_VCO_480)、
System_clock)；
assert (output_clock_rate _Hz = system_clock)；

//初始化 Launchpad 的 GPIO 引脚
PinoutSet (false、false)；

ROM_GPIOPinTypeGPIOOutput (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5)；
GPIOPadConfigSet (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5、GPIO_Strength _2mA、GPIO_PIN_TYPE_STD)；
//创建演示任务
xTaskCreate (demLEDTask、(const portCHAR *)"LED"、
configMINIMAL_STACK_SIZE、NULL、2、NULL)；

xTaskCreate (demSerialTask、(const portCHAR *)"Serial"、
configMINIMAL_STACK_SIZE、NULL、1、NULL)；

vTaskStartScheduler()；
返回0；

｝


//刷写 launchpad
上的 LED void demoLEDTask (void *pvParameters)
｛

对于(；)

｛
GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 |GPIO_PIN_5、0)；
//for (i=0；i<1；i++)｛｝
//SysCtlDelay (1)；
GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5、GPIO_PIN_4 | GPIO_PIN_5)；
// //打开 LED 1
// LEDWrite (0x0F、0x01)；
// vTaskDelay (100)；
//
//打开 LED 2
// LEDWrite (0x0F、0x02)；
// vTaskDelay (100)；
//
//打开 LED 3
// LEDWrite (0x0F、0x04)；
// vTaskDelay (100)；
//
//打开 LED 4
// LEDWrite (0x0F、0x08)；
// vTaskDelay (100)；
｝
}


//通过 Stellaris 调试接口 UART 端口编写文本
void SerialdemTask (void *pvParameters)
{

//设置连接到虚拟 COM 端口的 UART
UARTStdioConfig (0、57600、system_clock)；


对于(；)
｛
UARTprintf ("\r\nHello、World from FreeRTOS 9.0！")；
vTaskDelay (5000 / portTIK_PERIOD_MS)；
｝
}


/* assert() Error 函数
*
来自 driverlib/debug.h 的 failed assert()在该函数中执行
*/
void __error__(char *pcFilename，uint32_t ui32Line)
{
//在此处放置一个断点以捕获错误，直到日志记录例程完成
while (1)
{
}
｝

有任何提示吗？

您好、Sahil、

感谢您发布该项目。 我真的不确定自己会发生什么情况。 我完成了附加项目的反汇编、看不到任何其他中断或函数被调用。 此外、修改节拍长度也不会影响延迟。

从我看到的所有内容中、MCU 正在执行已在其内正确编程的汇编代码、 因此、遗憾的是、我不得不表示不同意、因为我唯一可能认为的问题是 FreeRTOS 的运行方式、因为没有指示 MCU 未正常运行的指示器。 遗憾的是、我们在 FreeRTOS 方面没有足够的经验来确切了解干扰 API 的发生情况。

您好 Ralph、

感谢您抽出宝贵的时间。
我仍然希望使该线程至少保持打开一段时间、因为我确实需要对其进行修复。
我可以从项目中删除 FreeRTOS、但我必须坚持使用 FreeRTOS、因为我稍后还将实施 Telnet 服务器。

如果 Amit Ashara 能帮你解决问题的话，这家酒店会很棒。

谢谢大家

您好、Sahil、

很遗憾 Amit 搬到了 TI 的另一个团队，不再支持 TM4C MCU :(我们都很想念他的专业知识。

我明白了。

我有他，听从他的摆布……

拉尔夫、我非常感谢您。

您好！

我通过注释掉大部分代码来缩小问题范围。 我已经注释掉了所有 FreeRTOS 包括的内容。 我甚至禁用 了运行 FreeRTOS 调度程序的 port.c 中的 SysTick 计时器、并且还对该调度程序进行了注释。  通过这种方法、我完全隔离了 FreeRTOS 部件。

我只需在代码中看到一个 while (1)循环。 现在、我的代码非常短、但问题仍然存在。

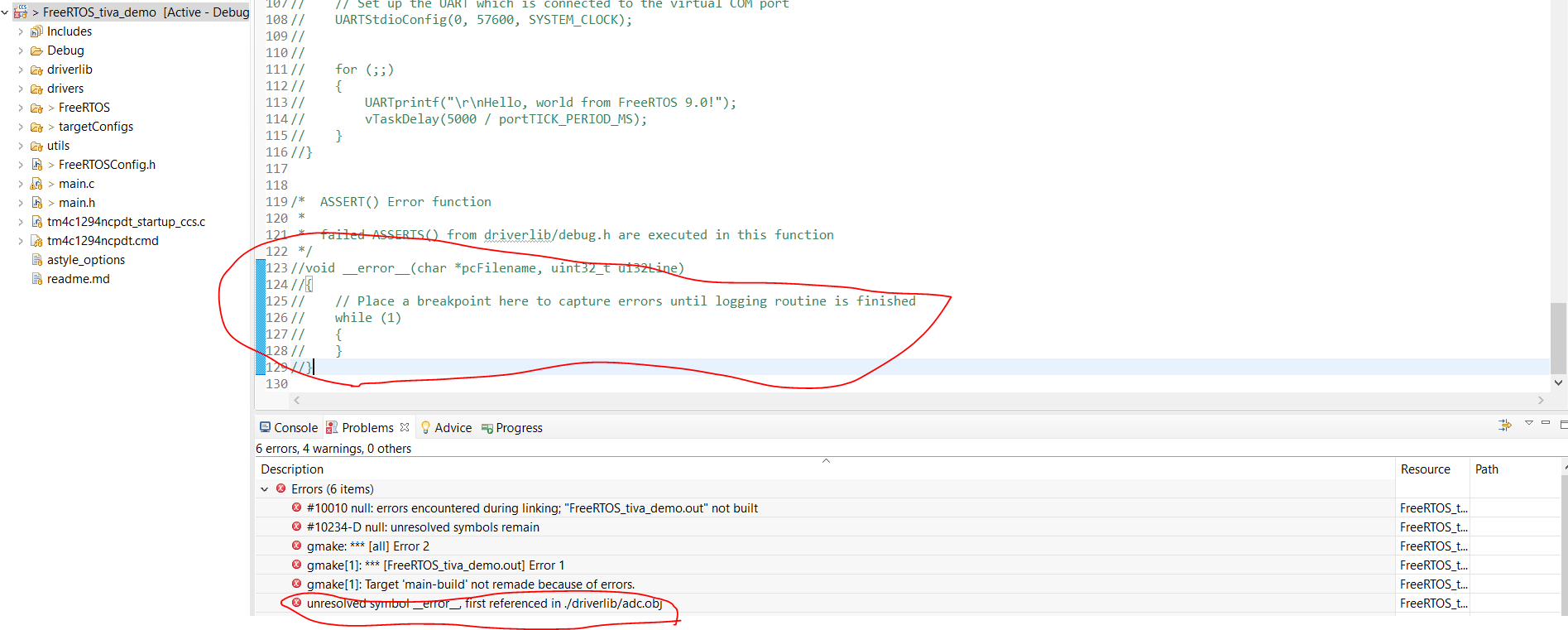

它表示代码末尾带有 void __error__(char *pcFilename、uint32_t ui32Line)函数的某些内容。

但是、当我尝试注释掉此函数时、编译器会给出以下错误。

但是、如果我不注释掉上述函数。 它在编译时没有任何错误、并产生3.125usec 的缓慢延迟。 此外、我的项目包含所有 c 文件以及包含.h 文件的文件、并且不需要在链接器路径中包含 driverlib.lib。

这是注释掉所有 FreeRTOS 内容后的代码。 此消息随附了同一项目。

#include
#include
void include "main.h"
#include "drivers/pinout.h"
#include "utils/uartstdio.h"


// TivaWare 包含
#include "driverlib/sysctl.h"
//#include "driverlib/debug.h"
#include "driverlib/rom_demo.h"/#include
"task/freepdt/#include
"out/void trabout.trabout/#tog/#def/#t/#def_trabout/#tog/#def_trl.statement/#include "#t/#def_trates/#definc/trates#def_true/#tog./#def_true/#tog./#include "#definc/#def_true/#tage/#tog./#definc/#defintrue/#tog/#tage/#def_statement/#tes#def/#def_trines#tes#tes#tage/















uint32_t i；
I = 0；
//将系统时钟初始化为120 MHz
uint32_t output_clock_rate_Hz；
output_clock_rate _Hz = ROM_SysCtlClockFreqSet (
(SYSCTL_XTAL_25MHz | SYSCTL_OSC_MAIN |
SYSCTL_USE_PLL | SYSCTL_CFG_VCO_480)、
System_clock)；
//assert (output_clock_rate _Hz = system_clock)；

//初始化 Launchpad 的 GPIO 引脚
//PinoutSet (false、false)；
ROM_SysCtlPeripheralEnable (SYSCTL_Periph_GPIOM)；

ROM_GPIOPinTypeGPIOOutput (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5)；
//GPIOPadConfigSet (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5、GPIO_Strength _2mA、GPIO_PIN_TYPE_STD)；
//创建演示任务
// xTaskCreate (demLEDTask、(const portCHAR *)"LEDs"、configMINIMAL_STACK_SIZE、NULL、2、 空)；
//
// xTaskCreate (demSerialTask、(const portCHAR *)"Serial"、configMINIMAL_STACK_SIZE、NULL、 1、NULL)；
while (1)
｛
GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 |GPIO_PIN_5、0)；
//for (i=0；i<2；i++)｛｝
//SysCtlDelay()；
GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5、GPIO_PIN_4 | GPIO_PIN_5)；
｝

//vTaskStartScheduler()；
返回0；

｝


//刷写 launchpad 上的 LED
//void demLEDTask (void *pvParameters)
//(；

)//

//｛
////// GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 |GPIO_PIN_5、0)；
// //for (i=0；i<1；i++)｛｝
// //SysCtlDelay (1)；
// GPIOPinWrite (GPIO_PORTM_BASE、GPIO_PIN_4 | GPIO_PIN_5、GPIO_PIN_4 | GPIO_PIN_5)；
// //打开 LED 1
// LEDWrite (0x0F、0x01)；
// vTaskDelay (100)；
//
//打开 LED 2
// LEDWrite (0x0F、0x02)；
// vTaskDelay (100)；
//
//打开 LED 3
// LEDWrite (0x0F、0x04)；
// vTaskDelay (100)；
//
//打开 LED 4
// LEDWrite (0x0F、0x08)；
// vTaskDelay (100)；
//｝
//


通过 Stellaris 调试接口 UART 端口写入文本
// void SerialTask (void *pvParameters)
//｛
//
////////////设置连接到虚拟 COM 端口的 UART
// UARTStdioConfig (0、57600、system_clock)；
//
//
(针对
//)
UARTprintf ("\r\nHello、World from FreeRTOS 9.0！")；
// vTaskDelay (5000 / portTIK_PERIOD_MS)；
//｝
//｝


//* assert() Error 函数
*
从 driverlib/debug.h 中执行失败的断言()在此函数中
*/
void __error_(* pcchar、uint32_t ui32Line)
｛
//在此处放置一个断点以捕获错误，直到日志记录例程完成
while (1)
{
}
｝

e2e.ti.com/.../FreeRTOS_5F00_tiva_5F00_demo.zip

您好！

[引用 USER="Sahil]void adc_conv_start (void)
｛
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA |ADC_CNVSTARTB、0)；
//for (i=0；i<1；i++)｛｝
//SysCtlDelay (1)；
GPIOPinWrite (ADC_CTRL1_PORT、ADC_CNVSTARTA | ADC_CNVSTARTB、ADC_CNVSTARTA | ADC_CNVSTARTB)；
}[/报价]

可能会尝试切换函数的静态 void？ 很明显、它被切换之间的另一个调用中断、或者操作系统任务处理程序计时器的运行速度低于 GPIO 切换速率。 请注意、从 非按位和 "((~LED)& 0x10)"切换 LED 可能会产生意外结果。 和按位非"&(~pin)"应 用于反转位、但 CCS 编译器似乎从未 按预期反转引脚。 GPIOPinWrite()在使用 kiss 方法时效果更好，只使用十六进制值，不 按位，不使用 OR，并添加到语法中。

您好、Ralph、

是的、您说得对、我也注意到了同样的情况。
我还将代码移动到了一个全新的清理项目中、现在运行正常。 它能够在170nsec 时切换。 这仍然是有问题的、因为系统时钟为120MHz、但改进得比3.8usec 大得多。
我会将您的答案标记为已解决问题。

感谢你的帮助。

谢谢
Sahil

您好、Sahil、

一般而言、由于必须执行的指令数量、GPIO 切换速度会比您看到的慢。 GPIO 切换速度最快的实际上是使用 PWM 模式、最高可达40MHz。 您所看到的内容对我来说听起来很正常、因此如果它足以满足您的应用需求、那么您应该可以继续操作。

您好、Ralph、

是的、我正在考虑将我的部分引脚移植到芯片的 PWM 引脚。 尤其是在外部连接的 ADC 启动 ADC 转换时所需的时间。

在处理该问题时、我注意到以下两件事、只是想理解；

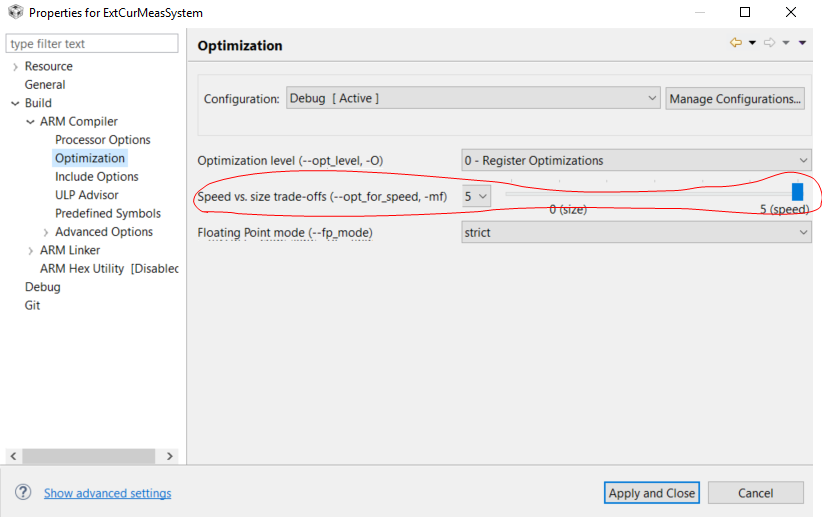

GPIO 切换的部分改进来自于优化部分下的速度与尺寸折衷设置。 如下文所示。 我的问题是这在技术上意味着什么以及它是如何工作的？ 已附加快照。

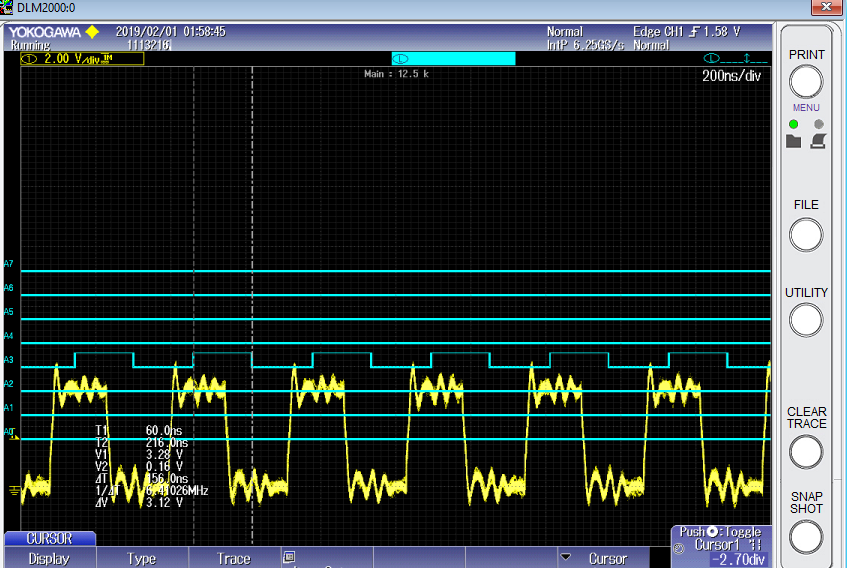

2.我注意到切换脉冲的间隔不均匀，如下图所示。 由于这两个寄存器都由同一指令驱动，所以写入寄存器的值与不均匀间隔的值是什么不同的？ 附加的快照

GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_READ、0)；
//
GPIOPinWrite (ADC_CTRL2_PORT、ADC_CS | ADC_READ、ADC_CS | ADC_READ)；

谢谢

您好、Sahil、

[引用 user="Sahil]1. GPIO 切换的部分改进来自于优化部分下的速度与尺寸折衷设置。 如下文所示。 我的问题是这在技术上意味着什么以及它是如何工作的？ 已附加快照。[/quot]

它与编译器如何实际分解 C 代码并将其转换为 MCU 的程序代码有关。 从较高层次的角度来看、我将描述 优化速度、因为编译器会尝试尽可能地缩短指令执行时间、但代价是在需要时通过重复代码来使用更多空间、以便更快地访问指令。 相反、优化大小使编译器尝试尽可能多地重用代码、但代价是扩展操作会导致某些代码块的访问时间增加、因为需要处理的附加指令会增加执行时间。

[引用 user="Sahil]2. 我注意到切换脉冲的间隔不均匀、如下图所示。 由于这两个寄存器都由同一指令驱动，所以写入寄存器的值与不均匀间隔的值是什么不同的？ 附加的快照[/报价]

我最初的反应是、该工具的数字部分由于其采样方式可能显示拉伸周期、我在自己的 LSA 上看到了很多(尽管它的功能肯定不如您的示波器那样强大)。 您是否检查了示波器功能的模拟部分上的波形、以查看它们是否与数字部分上显示的波形完全一致？

您好 Ralph、

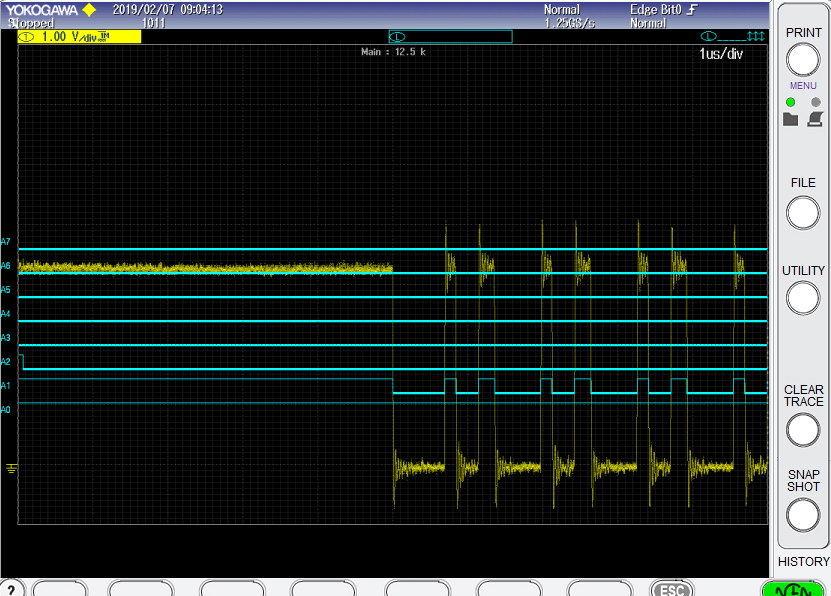

很抱歉我迟到了。 我现在有时间用模拟通道对其进行示波、结果如下所示。 这两个延迟之间的差异似乎是真实的。
