[参考译文] TPA3255：削波指示

您好、Jesse：

PVDD 电压为48V。 我们也曾尝试使用51V 电压、削波输出电压约为~29V。

该电压处于 IC 允许的范围内。

您好 Mayur：

您将在脉冲 短暂的预削波时看到脉冲、如果您检查这些点的波形、可能会出现一个短暂的削波实例。  CLIP_OTW 脉冲在输出削波开始时开始、通常处于0.01%左右的 THD 电平、因此 CLIP_OTW 脉冲较窄、起始脉冲宽度为~500ns。

此致、
路易斯

您好、Luis：

我们已经看到了输出完好无损、但在 CLIP_OTW 中可以看到脉冲的情况。

您好，Mayur

 该  CLIP_OTW 不仅在电压削波时有效、在电流较大的情况下、CB3C 也有效。 根据您的描述、这很可能是由电流造成的。 另外在波形中、在 CLIP_OTW 工作区、输出具有清晰的纹波、CB3C 也可以正常工作。

 您的电路板上的 OC_ADJ 电阻器是多少？ 您使用的负载电阻器值是多少？ 或许我们要使用电流探头进行测试、检查波形是什么。

Shadow、您好！

我们将27k 用于 OC_ADJ。

在负载方面、根据设计、它可在4欧姆负载时提供最大输出。  在4欧姆条件下进行测试时、我们观察到 CLIP_OTW 指示将为~27V。

我们还检查了8欧姆负载时的情况、该情况下功率和电流会降低。 即使负载为8欧姆、我们也观察到~27V 时的 CLIP_OTW、这与预期不同。

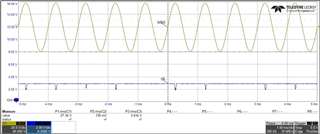

再添加一个图像、其中刚刚启动了 CLIP_OTW、并提供了一个干净的 O/P。

您好，Mayur

 该器件的运行方式似乎确实是这样的。 如果测试 PWM 波形、您将发现当 CLIP_OTW 反应时、PWM 占空比发生变化、这与削波行为类似。 尽管 PVDD 裕度仍然非常大、但最大占空比似乎有严格的限制。

 但可悲的是,我没有发现任何材料留下了它。 让我看看更多的团队成员。
