从数据表中可以看出、HFXT 的负载电容具有片上调优功能。 我对电容的精度很好奇。 我在数据表中没有找到相关的介绍。
根据我们的测试结果之一、一个板的电容为 6.7pF、另一个板的电容为 6.5pF。 6.5pF 板将不符合我们的内部测试规格 (10ppm)。
BR、
广文
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
工具/软件:
尊敬的专家:
从数据表中可以看出、HFXT 的负载电容具有片上调优功能。 我对电容的精度很好奇。 我在数据表中没有找到相关的介绍。
根据我们的测试结果之一、一个板的电容为 6.7pF、另一个板的电容为 6.5pF。 6.5pF 板将不符合我们的内部测试规格 (10ppm)。
BR、
广文
尊敬的广文:
换用两块电路板上的晶体时、测量结果是相同的吗? 您测试过的设备数量越多?
我们强烈建议使用中列出的其中一个晶体 表 6-1 和 表 6-2. 一半 SWRA495 (CC13xx、CC26xx 和 CC23xx 系列无线 MCU 的晶体振荡器和晶体选型) : https://www.ti.com/lit/swra495
此致、
Zack
嗨、Zack、

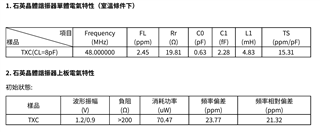

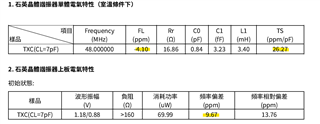

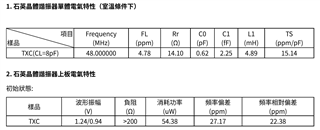

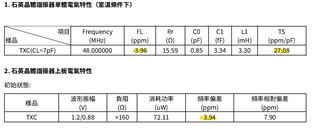

是的、我们也进行了类似的测试。 晶体元件的特性非常稳定;我已将测试结果放在下面供您参考。
在我们的板上安装晶体后、我们发现 PCB 板的负载电容不同、差异约为 0.2pF。


根据测试结果、它显示 0.2pF 负载电容差将导致大约 5.4ppm 的频移。 由于我们的晶体测试规格存在 10ppm 的漂移、因此某些器件 测试这次失败。
器件未大规模生产、我们只是构建几个样片来验证设计。
BR、
广文
尊敬的广文:
我在内部对此进行了跟进。
0.2 pF 的 5.4ppm 频移为 27ppm/TXC、这对于 pF 8Y48072018 晶体而言是合理的(根据提供的信息)。
我 查看了(TI 建议)TXC 8Y48072007 晶体规格:该晶体的(典型值)牵引灵敏度为 16ppm/°C pF、(最大值)列出的牵引灵敏度为 18ppm/°C pF。
因此、如果您使用的晶体符合数据表中的规格、则应测量 0.2ppm 的频率漂移 pF。 这符合 TI 在表征期间测得的值(尚未观察到+/–10ppm)。 即使最大牵引灵敏度适用于所测量的确切晶体、它仍应处于+/–10ppm 以内。
我无法公开提供内部电容器阵列的容差、但根据上述因素、这应该不是必需的、如果您在 TXC 8Y48072007 上没有获得良好的结果、无论是哪种测量技术欠佳的是您使用的确切晶体不符合规格。 如果是后者、则需要向部件供应商跟进。
此致、
Zack
