[参考译文] F29H85X-SOC-EVM：SOM 触发源- GPIO

您好、Shashank、

您能否分享用来为 ADC 设置外部 SOC 触发器的 ADC 和 GPIO 代码片段？

谢谢、

Joseph

GPIO 16配置为 EPWM_9A 输出、并映射到输入交叉开关第5个引脚。 输入 xbar 第5个引脚通过输出 xbar 映射到 GPIO1、并在 CRO 中进行验证。

我将使用 driverlib 函数、我能够通过 INPUTXBAR5使用外部 GPIO 触发 ADC 转换。  在本例中、我通过配置 TBCTR 和 CMPA 来使用 EPWM1A 切换 GPIO0。 还通过示波器验证 GPIO0是否在 TBCTR 中设置的周期内切换。  检查以下寄存器(使用 CCS 中的寄存器视图)是否具有正确的值、以确认 bitfield 语句确实正在写入寄存器：

   - InputXbarRegs.INPUTSELECT4 =正在切换的 GPIO#(对于您的情况、GPIO16应该等于16)

   - ADCSOC0CTL.TRIGSEL = 4；(使用 INPUTXBAR5进行 GPIO 触发)

您可能缺少设置中的一些步骤。

此致、

Joseph

您好 Joseph、

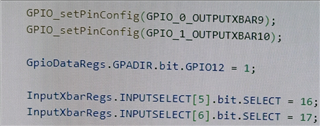

是的、您是正确的、我会将 GPIO 映射到输入交叉开关的第6个输入(InputXbarRegs.INPUTSELECT[5])。

当我在写入 CPU3程序(0x10400000、闪存读取接口2、读取端口0)的同时尝试加载具有闪存配置的多核环境时、会抛出无效地址错误。 当 CPU1和 CPU2程序通过闪存读取接口0 (FRI-0)正常刷写时、如何解决此问题。(当通过 FRI1加载 CPU3程序时、它正在正确加载但其程序应该在 RAM 中运行、我需要自行在闪存中运行程序)。

谢谢、此致。

Shashank
