[参考译文] TMS320F28388D：在相移过程中不要更改 PWM 信号的平均值

您想在应用过程中持续更改相移吗？ 关税始终保持在50%？ 期间保持不变？

是的！ 但我也不想在过渡期间获得平均补偿。

您是否可以向我显示不正确的转换波形与正确的转换波形？

例如，这是从示例3向上向下居中对齐得出的。

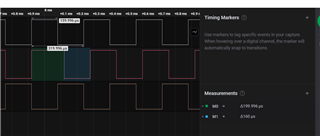

您可以忽略底部信号。 45°相位移转换第二个信号的周期为320us，前缀为360us。 这一周期的高脉冲为200us，低脉冲为160us。 我希望他们都能有180us。 我还能通过边缘对齐(向上计数) PWM 获得所需的功能吗？

我明白了。 正确过渡的效果如何。 无论怎样，当您改变相移时，您要么获得较长的低脉冲，要么获得较长的高脉冲... 我不正确吗？

我无法说出您是否已被转移，因为我仍在尝试了解 ePWM 模块并掌握相移功能。 但是，如果我有不同 的 TBPHS 寄存器来处理不同的同步事件，这似乎是可能的。 或者，在同步事件期间将 TBPHS 添加到 TBCTR (TBCTR = TBCTR + TBPHS)，而不是 在同步事件期间将 TBPHS 加载到 TBCTR (TBCTR = TBPHS)，可以解决我的问题。

也许您确实使用类型5 ePWM 添加了此功能：) 但我现在已经解决了这个问题。 让我们来看看。 我正在处理这个问题。

NIMA，

开机自检开始时的2个图解是正确信号的外观。 只需考虑第一个问题。 (周期= 16T，50%负荷)

在第一个图解中，只有一个相位从0到90°的过渡。 在转换时，PWM2信号周期为20T (一个周期)，但占空比仍为50%。 那么这是正常的。

另一个图解相同，但相位°为90°至0。 因此，在转换过程中 PWM2信号周期=12T。

在阶段向90的转变过程中，过渡看起来是这样吗？

我们应该能够使用 ePWM 进行编码。

现在我只想说一下我头脑中最上层的想法：

因此，基本上在蓝色的 TBCT=0上，您会为黄色的 TBPHS 加载一个新值。

一些快速问题：

1.您希望第一个长脉冲低，第二个长脉冲高。 如10T 和10T 所示(黄色)？

2.现在，如何设置蓝色和黄色波形的操作？ 在 TBCTR =零和 TBCTR = CMPx 上？

3.您使用的是哪种计数器模式？

我们可能会找到一个可以重新创建此设置的特定设置。

你好，尼玛！

感谢你的帮助

答案1：哪一个不重要。 但我想缩短脉冲，以改变相位差极性。 请查看另一张图表。 在那里，脉冲的长度为6T。

答案2-3：让我们说出向上和向下的计数器。 其余的都是您希望的。  但 为了方便起见，我在  TBCTR =零时将输出设为高， 在 TBCTR =周期时将两个信号设为低，因为我不更改占空比。

我上次得出的结论是，我应该在两个同步事件之间更改 TBPHS 值。 这意味着中断。 对吗？ 而 pwm1的 SyncOut 事件是  TBCTR =零， 而 TBCTR =期间。 我认为我应该在这种情况下产生一个中断，以更新 TBPHS 值。

我正在努力实施这项计划，但目前还不能使其发挥作用。

如果您提供一个有效的样本，那将会很好。

谢谢，

你好，尼玛！

感谢您提供详细信息。 我会怎么做。 老板想要这样。 (笑)

但是，对于 不同的同步事件(如 TBPHS1， TBPHS2)，最好有不同的 TBPHHS 寄存器。 否则，我必须在中断服务例程(ISR)中加载 TBHS 寄存器以获取不同的值。 此外，ePWM 模块不允许为 CTR=0，CTR=周期等不同计数器事件分配不同的 ISR。 这在 ISR 中带来了额外的 IF 语句。
