我想使用 CAN_EXTERNAL_Transmit。c 来测试 CAN 总线
我将 MCP2551 (CAN 收发器)的2与 LAUNCHXL-F28377S 一起使用

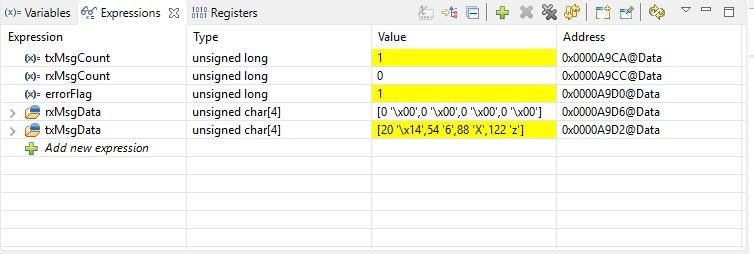

结果是
这是我的源代码
//###################################################################################################################### // ////文件：CAN_external_transmit。c // //标题：演示 CAN 外部传输的示例 // ！ addtogroup cpu01_example_list //！CAN-A 至 CAN-B 外部发送(CAN_EXTERNAL_Transmit)
