我曾尝试使用 RFFT_ADC_f32u 函数来计算 ADC 采集波形的频谱、但调用 RFFT_ADC_f32u 和 RFFT_F32_MAG 函数后获得的振幅频谱与真实值有很大不同。 我将 ADC 收集的数据转换成浮点数、然后使用 CCS 的图形函数计算频谱、随后我可以获得正确的幅度。 这里是我的代码。
#include "DSP2833x_Device.h"// DSP2833x 头文件包含文件
#include "DSP2833x_examples.h"// DSP2833x examples include 文件
#include "ADC.h"
易失性 UINT16 ADC_UCD3=0 Finish_Flag；
volatile float32 myfft[1024]；
RFFT_ADC_F32_struct rfft_adc；
RFFT_F32_struct rfft；
float32 RFFToutBuff[RFFT_SIZE]；//计算得出的 FFT 结果
float32 RFFTF32Coef[RFFT_SIZE]；//系数表缓冲区
float32 RFFTmagBuff[RFFT_SIZE/2+1]；//频谱幅度
UINT16 AdcBuf[RFFT_SIZE]；// ADC 缓冲区分配
void main (void)
｛
InitSysCtrl()；
颜色；
InitPieCtrl()；
IER = 0x0000；
IFR = 0x0000；
InitPieVectTable()；
PieCtrlRegs.PIEIER1.bit.INTx1 = 1；
IER |= M_INT1；
PieCtrlRegs.PIEIER7.bit.INTx1 = 1；
IER |= M_INT7；
EINT；
ERTM；
内部 I；
rfft_adc.tail =\rfft.OutBuf；
rfft.FFTSize = RFFT_SIZE；
rfft.FFTStages = RFFT_STAGES；
rfft_adc.InBuf =&AdcBuf[0]；
rfft.OutBuf =&RFFToutBuff[0]；
rfft.CosSinBuf =&RFFTF32Coef[0]；
rfft.MagBuf =&RFFTmagBuff[0]；
RFFT_F32_sincostable (&R)；
对于(I=0；I < RFFT_SIZE；I++)
RFFToutBuff[i]= 0；
对于(I=0；I < RFFT_SIZE/2；I++)
RFFTmagBuff[i]= 0；
while (1)
｛
ADC_InitAndStart (AdcBuf、RFFT_SIZE)；
while (！ADC_ADC Finish_Flag)；
ADC_LVDS=0；Finish_Flag
for (i=0；i<1024；i++)
myfft[i]=3.0*AdcBuf[i]/4095.0;
RFFT_ADC_f32u (&R rfft_adc)；//该版本的 FFT 不需要对齐缓冲区
RFFT_F32_MAG (\rfft)；//计算频谱振幅
DELAY_US (1000000)；
}
}

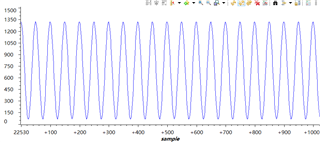

这是我捕获的波形、与信号发生器生成的波形一致。

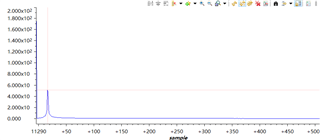

这是使用图形函数获得的信号的振幅频谱、经验证是正确的。
这是通过调用28335的 RFFT_ADC_f32u 函数获得的频谱、可以清楚地看到生成的值比正常值小得多。
我在互联网上查看相关信息时发现、很多人的代码把 ADC 收集的数据向右偏移了4位、然后进行了处理、但经过测试后、ADC 在我的代码中收集的数据不需要向右移、ADC 结果寄存器中读取的数据是正确的。 是否因为 RFFT_ADC_f32u 函数将输入 ADC 数据向右移动、幅度频谱值变小了？ 我曾尝试读取 RFFT_ADC_f32u 的代码、但这段代码是用汇编语言编写的、我无法读取。 是否有专家可以帮助我？
