我刚刚完成了 LMX2820的内部 VCO 的认证、并正在寻找使用我们正在使用的外部 VCO 来认证 PLL。

问题是、我不知道如何使用环路滤波器将 VCO 连接到 LMX2820EVM。我是否需要安装电路板的底部并使用 CPOUT 端子进行连接？

根据 TI 支持、没有与此问题相关的应用手册。

2 年多前

0 admin 2 年多前

TI__Guru**** 2769425 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

大家好、Dante：
没错。使用 CPout。
请参阅 LMX2820EVM 用户指南原理图： https://www.ti.com/lit/ug/snau246a/snau246a.pdf?ts = 1693332194534&ref_url=https%253A%252F%252Fwww.ti.com%252Ftool%252FLMX2820EVM

数量将取决于您是使用无源三阶环路滤波器还是使用外部 VCO 的有源环路滤波器。

0 admin 2 年多前

TI__Guru**** 2769425 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

因此、内部 VCO 将其设置为 CPOUT >> Loop Filter >> VTUNE。这是否意味着我无法将 VTune 功能与外部 VCO 结合使用？

这也意味着我要将 EXTCP 驱动到 VCO 中吗？则 VCO 将驱动 RFIN？

0 admin 2 年多前

TI__Guru**** 2769425 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

VTune 用于内部 VCO。

外部 VCO 的输入为 RFin

此致、

维森特

0 admin 2 年多前

TI__Guru**** 2769425 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

真棒这更有意义。

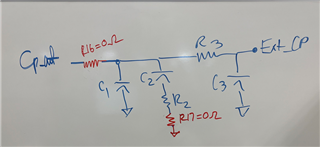

还有一点。在电路板底部实现环路滤波器的方法看起来略有不同。具体而言、滤波器 C2/R2和 C1的接地基准位于 R17后面、如果我填充该基准、接地将短接到 R3/C3滤波器组的输入端。这是否意味着我无法在电路板的底部使用相同的拓扑？或者我是否错过了一些东西。我可以切断 U2-6和 R3LFA 之间的布线来获得我所需的功能。但这并不理想。
