大家好、
我正在尝试将 DAC37J84EVM 与 Zynq UltraScale +连接、我需要帮助
我的方法和初始设置：
L = 8
M = 4
f = 1
K = 20
S = 1
线路速率= 7.3728Gbps
基准 clk = 184.32
1) 1) Vivado 方框图如下所示：
所有信号/样本的数据：
分配 signal0_sampl0 ='h7530；
分配 signal0_sampl1 = 16'h0001；
2) 2)我通过 AXI 对寄存器进行编程、在 Microblaze 中配置 JESD 接口、如下所示：
XIL_Out32 (ADDR_START+0x004、0x1)；//重置 IPCORE
XIL_Out32 (ADDR_START+0x008、0x1)；//支持 ILA -打开
XIL_Out32 (ADDR_START+0x00C、0x0)；//加扰-关闭
XIL_Out32 (ADDR_START+0x010、0x1)；// Sysref -始终
XIL_Out32 (ADDR_START+0x014、0x3)；// ILA 中的多帧= 4
XIL_Out32 (ADDR_START+0x018、0x0)；//测试模式=正常运行
XIL_Out32 (ADDR_START+0x020、0x0)；//每帧八位位组 F=1
XIL_Out32 (ADDR_START+0x024、0x13)；//每多帧数 K=20
XIL_Out32 (ADDR_START+0x028、0xFF)；//使用的通道= 8
XIL_Out32 (ADDR_START+0x02C、0x01)；//器件子类1
XIL_Out32 (ADDR_START+0x80C、(L << 24))；// L = 7 (number_of _l线道-1)、DID = 0、BID = 0
XIL_Out32 (ADDR_START+0x810、(CS << 24)|(N1 << 16)|(N << 8)| M)；// CS = 0、N'= 16-1、N = 16-1、M = 4-1
XIL_Out32 (ADDR_START+0x814，(HD << 16))；// CF = 0，HD = 1，S = 0，SCR = 0
XIL_Out32 (ADDR_START+0x818、0x0)；// 0x818：RES1 = 0、RES2 = 0
XIL_Out32 (ADDR_START+0x004、0x1)；//重置 IP 内核
注：我读回寄存器、以确保它们正确无误。
3) 3)我对 FPGA 和 Microblaze 进行编程
4) 4)我通过 USB 对 DAC 进行编程(DAC EVM GUI)
5) 5) I RESET JESD 和触发 sysref

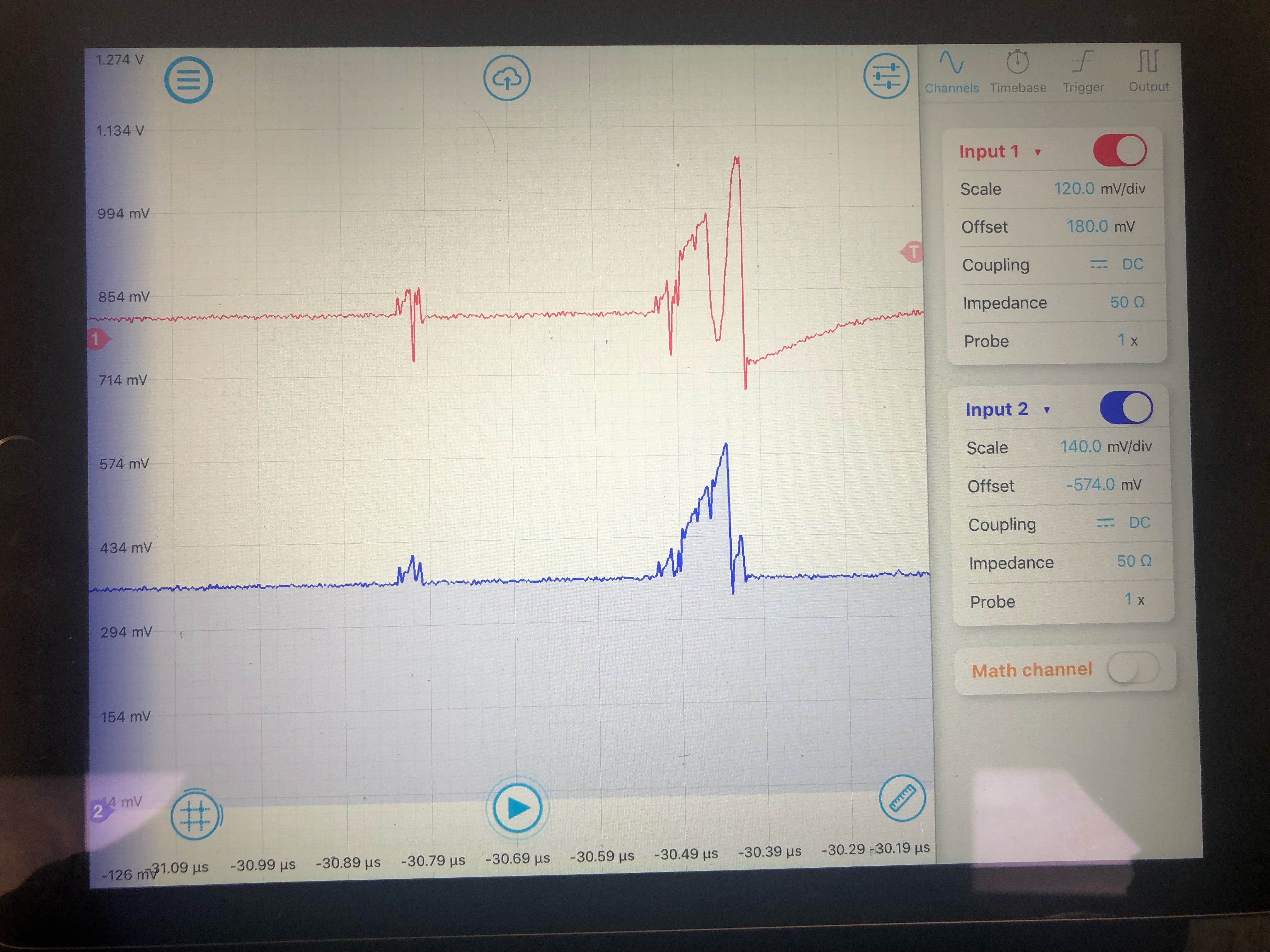

6) 6)在警报窗口中、仅 DAC PLL 未锁定。 我看不到任何其他警报、在(示波器/频谱分析仪)上看不到任何东西。
我将时钟连接到 LED。 它们按预期闪烁(在时钟分频器之后)。
我不确定如何开始调试 DAC37J84EVM JESD 接口。
有什么建议吗？
