[参考译文] ADS131M02：ADS131M02

[报价 userid="204916" url="~/support/data-converters-group/data-converters/f/data-converters-forum/1479146/ads131m02-ads131m02/5678284 #5678284"] ADC 输出代码应随增益变化、但 将代码转换为电压时、无论增益如何、电压都应相同(假定信号仍在 ADC 满量程范围内)[/QUOT]

就是这个、我所查看的是电压、而不是原始数据。 我的错误:)

不过、我还有一个关于时钟寄存器的问题。 我再次成功写入了正确的地址、例如可以打开和关闭通道、但每次我尝试更改采样速度时、它都变为32kHz、而不管控制分频器的3个位是多少。 是否有其他设置始终强制速度为32、或者我是否缺少其他设置？

PS 我只有一个用于芯片的8.192MHz 主器件晶体、而且没有外部分频器。

尊敬的 NIK KRELVRJ：

很高兴您的第一个问题很快得到解决

您能否向我们发送整个 WREG 命令(显示 DIN、DOUT、SCLK 和 CS)的逻辑分析仪捕获结果？ 如果更改 OSR 寄存器中的值、数据速率应该会发生变化(请参阅下面的并确认您正在执行此操作)

另外、您如何确定数据速率？

-Bryan

尊敬的 NIK KRELVRJ：

另一个建议：尝试进入待机模式、然后写入 OSR 寄存器、再发出唤醒命令、以查看这是否会改变行为

-Bryan

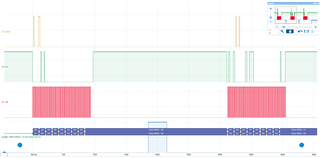

用于捕获 RPI 和 ADC 之间的转换的两幅图像(待机+命令+活动)。 黄色 MISO、绿色 MOSI、红色时钟和蓝色芯片选择。 对 RWRITE 命令的回复似乎具有正确的地址(3)和写入的寄存器数量(1)、但 采样率仍始终设置为32kHz (由数据就绪信号频率决定)。

我用于寄存器数据0x03 (0x1F)的命令应在位15至0之间启用两个通道、将分频器设置为最大值并设置高分辨率模式、同时谨记保留位。

所以我应该始终与96位长的 SPI 消息通信(这意味着我在命令的其余部分中填入零)？ 在使用该12字节长的 SPI 缓冲器时、没有什么实际变化、采样率始终 与默认的4kSPS 相比达到32kSps。

命令消息中的位顺序是否正确？ 物理信号看起来正常、但芯片上的字节序可能不同。 例如 、0x61、0x80、0x03、0x1F 命令发送4个字节：写入+地址+寄存器的 n + 16个寄存器位(从15变为0)。
