[参考译文] DP83822IF：4 级搭接电压不符合预期

您好、

应用手册中 RBIAS 上的 2.7V 电压是一个拼写错误、其值应约为 1V。

从寄存器 0x467 (SOR_1) 和 0x468 (SOR2) 读取 strap 配置值时、您读取的值是多少？

您是否还检查了 DP83822 上电序列并验证其是否符合上电时序要求？

谢谢

David

您好、David：

上电时序在限制范围内、 0x467 (SOR_1) 和 0x468 (SOR2)  分别等于 0x2001、0x0000。   对于我们的设计和 TI EVM 板、这些寄存器是相同的。

我们得到了 DP83822EVM 评估模块并使用 stm32F4 DISCOVERY 对其进行了测试、以验证我们的设置。  我们有一个链接,但它没有 ping ,虽然我们将在我们的自定义设计上建立链接时解决这个问题。

我们的设计和 EVM 上电后的硬件配置 (strap) 电压相同：

引脚 COL = 0.0280V

引脚 RX_DV = 0.0280V

因此、我认为硬件带不是建立链路的主要问题。

关于我们的设计、尽管我们使用了相同的硬件配置 (strap) 和相同的 SFP、但一些因素阻止了链接。

提前感谢您的帮助。

尊敬的 Mohamed：

感谢您的更新、David 将一直出差到明天、因此我将帮助您支持此更新。

  我们的设计和 TI EVM 板的寄存器相同。

在默认配置下使用 DP83822EVM 时、我看到 0x467 = 0FC3 和 0x468 = 0000。 如何将 EVM 配置为获得 0x467 = 0x2001？

另一个问题：当存在光纤连接时、您是否看到 FX_LOS 信号变高？ 这包括 DP83822 的信号检测：

为了使 822 建立链路、它需要看到它变为高电平。 这假定您尚未更改 FIBER GENCFG 寄存器中信号检测的极性。

此致、

Shane

嗨、Shane、

1.关于寄存器  0x467=0x2001 我们不知道它是如何得到这个值的,我们期待 0x0FC3 ,也有一个问题设置寄存器 SD

当我们设置极性值并读回该值时、该值不会从 0 变为 1、因为我们的设计默认为低电平有效。

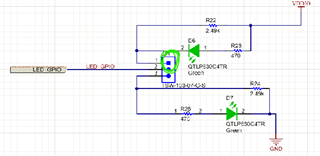

2.关于 EVM 中 fx_los (SD) 的物理连接、默认情况下会通过 R22 上拉、而不是连接到 SFP

在我们自己的设计中、我 使用了 EVM、并通过外部电阻器 2.49k 上拉 SD、但仍然没有链路。

尊敬的 Mohamed：

您能否分享一张 DP83822 EVM 设置图片？

由于寄存器 0x467 是扩展寄存器、您是否使用扩展寄存器访问来读取和写入？  如需读取扩展寄存器组中的寄存器：

1、将值 0x001F（地址函数字段= 00、DEVAD = 31）写入寄存器 REGCR。

2.将所需寄存器地址写入寄存器 ADDAR。

3、将值 0x401F（数据，无后增量函数字段= 01、DEVAD = 31）写入寄存器 REGCR。

4.从寄存器 ADDAR 中读取所需扩展寄存器组的内容。

谢谢

David

您好、David：

我们让 EVM 执行 ping 操作、 现在寄存器读回对于我们的设计和 EVM 都是正确的。

我确保所有（搭接等）都尽可能靠近 EVM、但我们的设计仍然没有链接。

我们的布线可能有问题？

谢谢、

Mohamed

可能是对内 或对间 长度匹配问题？

尊敬的 Mohamed：

您是否能够将您的设计与 DP83822 EVM 建立起来？

在寄存器读取功能正常的情况下、您能否将寄存器 0x00 转储到 0x1F、 寄存器 0x467 (SOR_1) 和 0x468 (SOR2)？

在 MDI 布线上、

1. 所有布线的布线长度应小于 2 英寸。
2. 对于对内和对间、对于 1000M 应用、长度匹配均在 50mil 以内、对于 10/100M 应用、长度匹配则在 100mil 以内
3. 确保 100 欧姆差分的受控阻抗。
4. 建议在布线周围放置一个尺寸为 5*w 的禁止区域、其中 w 是布线宽度。

谢谢

David

您好、David：

寄存器：

      您可在随附的 pdf 文件中找到所有寄存器值。

路由：

     1.对间长度匹配< 107mil。

     2.对内长度匹配< 22mil。

     所有其他布线要求均已满足。

感谢你的帮助。

.e2e.ti.com/.../Reg_5F00_fiber.pdf

尊敬的 Mohamed：

100BASE-FX 信号检测引脚 (LED_1) 极性由光纤通用配置寄存器 (FIBER GENCFG、地址 0x0465) 中的 bit[0]控制。 默认情况下、信号检测为高电平有效极性。

如果您使用寄存器 0x465 更改其极性、您是否能够与您的设计建立链接？

谢谢

David

您好、David：

是的、我们在其中一个 PCB 中使用了 SD 的默认硬件配置进行了尝试、该配置是下拉的。 在之前的尝试之一中、我们将 SD 更改为上拉 (HW)

并 从 SFP 端断开 SD、使硬件配置与 EVM 完全相同、并且两者中仍然没有链路。

尊敬的 Mohamed：

您是否可以使用我们的 EVM 并查看它是否能够与链路伙伴建立链路？

谢谢

David

您好、David：

我们仍然遇到 ping 功能问题。

我们的测试固件在 EV 套件上按预期工作、它使用静态分配的 IP 地址成功建立链路并响应 ping。 但是、当在定制 PCB 上使用相同固件时、会建立链路、但 ping 不起作用。

我已经查看了相关的寄存器、以下是 EV 套件和我们的 PCB 的观察值：

此外、我还强制执行了的值 BMSR 和 CR2. 匹配所需配置的寄存器、但这未解决问题。

如果您有任何建议、或者如果有其他寄存器或测试、我们应该进行研究、敬请告知。

尊敬的 Mohamed：

您能否检查 COL 引脚（引脚 29）的 strap 配置？ COL 引脚必须处于模式 2 或 3、才能设置 FX_EN。 目前、寄存器 SOR1 显示其正在搭接至模式 4、这会禁用 FX_EN。

您是否还可以转储以下用于光纤操作的寄存器？

谢谢

David

您好、David：

我们已根据要求将 COL（引脚 29）自举电阻器配置为模式 3。 此外、SD 引脚（引脚 24）被驱动为高电平（值）1。 下面是可供您参考的相关寄存器值的汇总：

您是否有任何建议的步骤或诊断路径来进一步调查和解决问题？

您好、Omar

您的设计与 DP83822 EVM 之间是否遇到了这个 ping 问题？ 如果您是这样、您是否可以启用 EVM 来生成 PRBS 模式并将您的设计置于反向环回模式？  以下是使用两个 DP83822 PHY 时、为执行 BIST 而进行的寄存器读取和写入的示例序列：

// PHY 上的反向环回

开始

001F 8000 //硬重置

0000 2100 //禁用自动协商、选择 100 Mbps

0016 5000 //启用 PRBS 数据包生成

0017 //检查 PRBS 锁定状态

结束

//链路伙伴上的反向环回

开始

001F 8000 //硬重置

0000 2100 //禁用自动协商、选择 100 Mbps

0016 0110 //选择反向环回

结束

如果使用此反向环回时未看到任何 PRBS 错误、则 PHY 和 MDI 接口正常。 然后、我们需要检查 PHY 和 MAC 之间的 RMII 时序、以确保在 ping 过程中不会出现时序违例。

谢谢

David

您好、David：

如您所述、我们在对等设置中测试了两个 PHY（EVM 正在生成 PRBS 数据包，我们的设计处于反向环回模式）、结果显示为零错误（在 EVM 错误计数器上）。

您能为我们提供有关调试 ping 问题的后续步骤的建议吗？
谢谢
Omar

Omar

您能否分享整体 Ping 测试设置的方框图？ 是否尝试在 DP83822 EVM 和您的设计之间 ping？ 如果是、是否可以切换到 PC 进行 ping 数据包测试？

如果 EVM 正在生成 PRBS 数据包、而您正在正确接收数据包、这可以告诉我 MDI 和 PHY 本身正常、因此我们必须查看 MAC 时序和 MAC 本身。

您是否能够在您的设计中发送 ping 命令、它是否起作用？

谢谢

David

您好、David：

在 ping 测试设置和环回测试场景下受误。 请记住、相同的 ping 测试设置与在 EVM 上执行并通过的设置相同。

反向环回测试场景：

• 在电路板侧：

该电路板设置为反向环回模式：

• 在 EVM 侧：

电路板设置为生成 PRBS 数据包：

持续轮询 PRBS 校验器锁定位、直到复位：

R0x0016 >>位[11]

读取 BICSR1 寄存器以了解错误计数。

您好、Omar

链路模式上的反向环回配置看起来不正确。 寄存器 0x16 的位[4：0]应设置为 0x10000、以启用反向环回。 请参阅以下脚本、了解如何启用反向环回

//链路伙伴上的反向环回

开始

001F 8000 //硬重置

0000 2100 //禁用自动协商、选择 100 Mbps

0016 0110 //选择反向环回

结束

您还可以读取错误计数。 要读取 BIST 错误计数、必须将 BICSR1 中的位[15]设置为“1"。“。 这将锁定 BIST 错误的当前值以供读取。 请注意、设置位[15]也会清除 BIST 错误计数器。

您能否使用正确的配置重新运行反向环回测试？

谢谢

David

您好、David：

根据您上次的评论、我们已使用正确的配置重新运行反向环回测试、但我们仍然看到零错误计数。

您能否提供有关后续步骤的建议、以帮助确定 ping 问题的根本原因？

提前感谢您的帮助。

Omar

您好、Omar

DP83822 EVM 上没有 MAC。 在进行 ping 数据包测试时、您是否跳线连接到外部 MAC？ 这是否与您在电路板上使用的 MAC 相同？

您是否可以将路由器从 ping 设置中退出并将 PC 直接连接到 TX-FX 介质转换器？

ping 失败时、您在 PC 上看到什么错误消息？

谢谢

David

您好、David：

为了进行澄清、EVM 和我们的定制电路板上使用了完全相同的 MAC 和固件。 唯一的区别在于物理设置、虽然 EVM 使用跳线连接 MAC、但我们的电路板在同一 PCB 上集成了 MAC 和 PHY。

我们还尝试从 ping 测试设置中删除路由器、没有明显的区别。 在这两种情况下、我们始终会收到相同的错误：“请求超时“。

谢谢、
Omar

您好、David：
我们交换了两个引脚、并重新运行成功运行的 Ping 测试。
感谢您的支持！

此致、
Omar
