在我的原理图中、TUSB321 的 VBUS_DET 为 910K。 电流模式通过 0 欧姆电阻接地。 我已经假设 TMUXHS4212 在 C 型的两侧都具有 USB3。但现在只有 USB2.0 正常工作。 CC 引脚检测发生在一侧其 3.1V、另一侧约为 0.04V。 USB3 信道已正确布线但无法检测为什么会这样？
您可以私下分享原理图。
您好：
如果您在一个 CC 引脚上看到 3.1V、在另一个引脚上看到 0.04V、则似乎没有进行有效的 CC 连接。 通常、如果有正确的 CC 连接、则 CC 引脚上的电压应更低、更接近数据表中列出的值：
您能否监控 TUSB321 上的 DIR 引脚、并确保它在翻转 USB-C 电缆时反转方向？ 此外、您可以监测 VBUS_DET 并确保其正确检测到 VBUS。
您可以查看原理图。 只是为了确认、这是用于 DFP 还是 UFP 连接？
谢谢、
Ryan
您好：
如果 TUSB321 设置为 DRP 并且正在连接到另一个 DRP 或 UFP 设备、则可能没有配置为 UFP、而是配置为 DFP。 将端口设置为 UFP 是保证这一点的理想方法。
您能否监测 CC 线路以及在连接期间看到的活动？ 此外、可以确认器件是否设置为 UFP 的另一种方法是将 CURRENT_MODE 更改为较低的值、如 900mA 或 1.5mA、并监控 OUT1 和 OUT2 引脚：
TUSB321 是否连接到另一个 Type-C 连接器？ 如果是 UFP、它也应该会接收 VBUS、因此您可以监测 VBUS_DET。
谢谢、
Ryan
您好：
因此、当将 10k Ω 用于 VBUS_DET 时、您没有看到问题、但现在使用 910k Ω 电阻器时、您会看到建立连接出现问题？ 如果您需要、可以尝试在此范围内调整 VBUS_DET 电阻器的值、然后查看这样是否会改善问题：
是的、请告诉我您在 OUT 和 CC 引脚上看到的内容。
谢谢、
Ryan
您好：

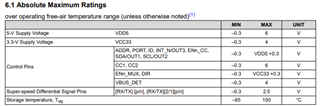

VBUS_DET 引脚不适用于高于 4V 的电压。 如果您使用的是 0 Ω 电阻器、则器件将进入 5V 电压、这可能会损坏器件或导致器件完全停止工作。
建议遵循数据表中列出的电阻值、以防止对该引脚造成任何损坏：
如果 VBUS_DET 引脚上的电压为 5V、是否也可以测试是否更换器件以确保没有损坏？
谢谢、
Ryan
