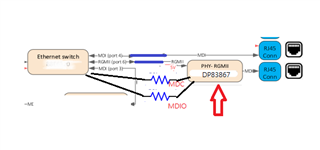

[参考译文] DP83867CR：第三部分交换机无法识别 PHY

您好，Wendy，

我建议我们首先调试 PHY 是否通电。

请检查以下内容吗？

1. RESET_N 引脚上的电压
2. 信道 A，B，C，D 的 TRD_P/M 上的信令
3. 每个耗材的电流消耗
4. 与链接合作伙伴建立联系

－
此致，
高库尔。

你好，Gokul

RESET_N 引脚上的电压 >3.3V (我断开了开关上的复位，并手动拉动 PHY 的低复位引脚)

信道 A，B，C，D 的 TRD_P/M 上的信令

每个耗材的电流消耗

   VDD1P0：9.9mA~13mA；

   VDDA1P8：48uA~4mA

   VDDA2P5：2.26mA~18.07mA

   VDDIO (3.3V)：9.95mA~10.06mA

与链接合作伙伴的链接>> 您是说要将 RJ45连接到外部互联网吗？

温迪

您好，Wendy，

请将设备连接至任何其它设备/外部互联网并探测信号 LED_0，LED_1吗？

我发现上面共享的原理图没有完全连接到 RJ45的 TD_P/M。 可以分享吗？
我特别想将 TD_P/M 与磁性连接起来。

－
此致，
高库尔。

你好，Gokul

请参阅以下文件了解 RJ45示意图。 谢谢

e2e.ti.com/.../RJ45_5F00_schematic_5F00_rework.pdf

温迪

你好，Gokul

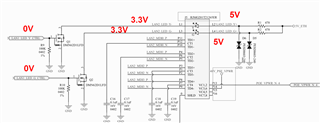

请看我测量的图片中的红色文字。

在 LED1和 LED0上设置100K 是否错误？

温迪

你好，Gokul

请回答以下问题：

1.我测量的4个功率域的电流低于数据表中列出的电平，这是否意味着 PHY 工作不正常？

2. 通道 A，B，C，D 的 TRD_P/M 波形是否正常？

3.我删除了 LED 路径的 R9/R10/Q1/Q2 (这意味着 LED_0和 LED_1已打开)，但  DP83867CR 仍无法被交换机识别。

  绑带销设置是否正确？

谢谢

温迪

您好，Wendy，

感谢您的示意图。 我在原理图上找不到任何问题。

请详细说明“DP83867CR 无法被第三部分芯片识别”的说法吗？ 如果执行读取，观察到的读取值是多少？
是否可以检查是否使用了0x0的 PHYDDR，并且连接到交换机的其他设备都没有相同的 PHYADDR？

－
此致，
高库尔。
