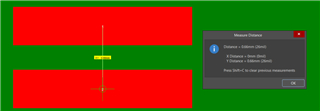

您好， 我下载了 ISOUSB211的印迹和3D 模型，有一个区别：电极中间之间的距离为0.66mm，数据表中的距离为0.65mm。 那么，哪个值是正确的？ 您的3D 模型的间距也为0.66mm。
此致 Tomasz
你好，Tomasz，
感谢您的帮助。
数据表中的0.65mm 节距值是销到销间距的正确值。 我确实知道，在网站上提供的 ISOUSB211印迹间距有0.01mm 的误差。 这使得总误差为0.13mm (=0.01mm*13)。 我认为这在销宽和其他尺寸的公差范围内，您在将组件安装到占地面积方面不会有任何困难。
无论如何，我将与足迹建模团队联系，报告此错误，并尝试找出这是工具的局限性还是疏忽。 如果这可以解决，我会让他们解决。 再次感谢您向我们报告这一情况。
如果您有任何其他问题，请告诉我们，谢谢。
此致， 科特谢瓦·拉奥
