您好 BU 团队

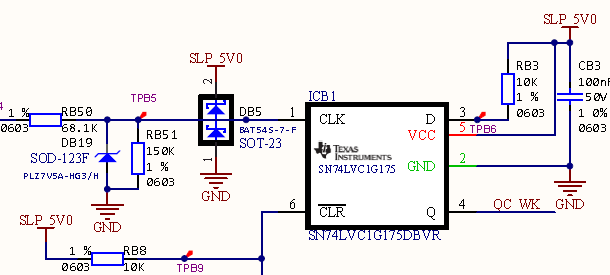

SN74LVC1G175DBVR 是在其电路板中进行设计的。 原理图如下面的屏幕截图所示。
首先、器件在 Q 引脚输出高电平信号、
没有 CLK 信号被输入到器件中。
3.关闭 Vcc
4.在10s 后或任何时间后、重新为器件加电。
客户发现 Q 输出 不可预测。 客户在2块电路板上进行了测试、并通过示波器捕获了屏幕截图。
芯片1
芯片2
明白了吗? 在这种情况下、如果客户希望在 Q 引脚处获得已知状态、您的意见和解决方案是什么?
非常感谢。
初始状态未定义;请参阅 [常见问题解答]锁存器件的默认输出是什么? (触发器、锁存器、寄存器)
要进入定义的状态、时钟值或使用 CLR。
