您好!
我们根据文档设计了 NFC 板和天线、一切正常、但一旦暴露于会产生 EMI 的高电流波动、我们就会断开连接。 我们是否可以通过任何方法调整 NFC PCB 上的值、以滤除这些不需要的频率或添加外部带通滤波器。

此致、
Abhyudday。
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
Abhyuday、您好!

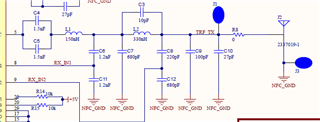

给定天线匹配电路的拓扑是将 IC 阻抗与50欧姆匹配、然后将50欧姆匹配到实际天线环路阻抗。 50欧姆匹配点位于该原理图中的 J1处。 我认为、如果需要、这也是添加滤波的最佳位置。 这意味着、您可以移除0欧姆电阻器(R8)并添加一些滤波器电路。 您只需在两个端口上保持50欧姆的匹配。 另请考虑所需的信号带宽、如 TRF79xxA 天线设计指南(修订版 c)。 实际上、天线 Q 因子已经是某种类型的滤波。 此外、我认为添加无源滤波器会导致一些功率损耗。
您是否考虑过替代措施? 例如、是否可以将天线放置在远离 EMI 源的位置? 如果 EMI 是电场、则还可以为回路天线添加屏蔽(屏蔽有间隙、以避免缩短磁场)。
此致、
Andreas。
Abhyuday、您好!
使用5V 电源时、TRF7970A 提供200mW (+23dBm)的 TX 输出功率水平。 RX 信号不应超过 VIN (根据 数据表 第5.4章)。 我不希望3.3V 与5V 电源对灵敏度的依赖。 顺便说一下、根据数据表、对于424kHz 的子载波频率、器件对 RX 的敏感性似乎稍微高一些。 这还提醒我、TRF79770A 的寄存器0x0A 中具有可调带通滤 波器设置(请参阅数据表中的第6.4章)。 这也可能有助于滤除 EMI。
此致、
Andreas。
