您好、
我正在开发一款使用2S2P 电池组的便携式系统、并使用 BQ25798进行电池充电。 在浏览数据表几次并查看 TIDA-050047和 BQ25798EVM 用户指南后、我想我或多或少都知道了我需要的内容、但我想在制作之前仔细检查、因为我看到了其他论坛帖子、在这些帖子中人们设法将此 IC 转换为 BBQ。
该用例如下所示：我有一个电池供电系统、需要不时充电。 在充电过程中、系统是否保持在线对我来说并不重要。 我希望只能通过一个电源 USB-C 为其充电 电路板上也有一个 MCU、我可以将其连接到 BQ25798的 I2C 进行配置、但最好没有它。 数据表提到、它能够在没有 I2C 配置的情况下执行完整充电周期。

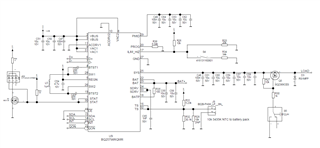

这是我的原理图：
首先、您可能会注意到的额外引脚、例如、STAT 是1、30与 Siemens Mentor 焊盘定义和着陆垫的奇形有关、这是到目前为止我在 IC 的角落创建它们的最简单方法。
关于连接：
9.3.5.2仅 VBUS 输入 如果有单个输入、则该部分状态将 VAC1、VAC2连接到 VBUS、并将 ACDRV1、ACDRV2连接到 GND。
PROG 会为6.04k、用于选择1.5MHz 开关并使用1uH 电感器
默认情况下、ILIM_Hz 将 S4闭合、20k 与34k 并联、从而提供12k、最终将最大电流设置为2.1A。 当开关打开时、计算结果为2.75A。 这是为了实现灵活性、我不确定电池的散热情况。 我知道这些位也可以根据 VBUS 更改位、因为 REGN 的典型值为4.8V (VBUS 为5V)、5V 的典型值(VBUS 较高)、但这已纳入考量范围。
S5是一个用于关闭器件电源的物理开关、因此在我看来、将其和 SYS 输出放在一起是合理的。
读数 9.3.3器件在没有输入源的情况下通过电池上电 和 9.3.4通过输入源实现器件上电 、我不确定在插入/拔下 USB 电缆时是否发生了 POR 序列？
中导出 9.3.4.5.1 D+/D–检测设置输入电流限制、 如果我理解正确、对于非标准适配器、我需要在 D+和 D-引脚上创建分压器以设置最大输入电流、对于 DCP、我需要通过 I2C 设置 EN_9V 和 EN_12V 寄存器？
在我描述的使用场景中、我认为 SDRV 对我没有太大用途、因此我将其与 C65连接到 GND。
查看我描述的原理图和简单用例、这里是否还有其他我应该考虑的问题、我显然错过了一些内容吗？ 或许其他更有意义的事情？
此致、
TI 发烧友
