我 在设计中使用 BQ24172 电池充电器 IC 大约一年了。 我上一批的几块板展示了一个有趣的问题。
初始充电电压较低。 当 I 首次给充电器上电并为电池充电时、充电周期在低电压下终止。 后续的充电周期在适当的电压下终止。
似乎充电器需要经历一个预热阶段。
初始充电期间的电压范围为 9.5V 至 11.9 伏。 后续的充电周期以 12.38 伏结束、这对于我的设计来说是正确的。
反馈引脚阻抗是否随充电器保持通电状态的时间而变化？ 或者它是否是导致该问题的内部 2.1V 基准？
我的电阻分压器值为（请参阅随附的原理图）R24 = 499k R25 = 147K R72 = 330K。
我使用了阻抗更低的分压器进行了实验、对于 12.1 伏的目标电压、R24 = 100K R25//R72 = 21K。
初始充电周期终止于 11.97 伏（好得多，但仍然有点关闭）。 第二个充电周期终止在 12.067 伏（完全在 2.1V 基准+/–0.5%规格内）。
我认为这排除了参考、问题似乎在于反馈引脚的稳定性。
进一步意见：
在“预热“时间段之后、我可以使充电器保持未通电状态几小时、并且充电终止电压保持在规格范围内。
如果我让电路板断电 12 小时或更长时间、问题就会再次出现。
此外、在电路板未通电时保持电池连接状态似乎也可以解决问题。 我运行了这个方案几天。
----------------------------------------------------------------------------------------
以前的批次均未出现此问题（总共 50 至 60 块电路板）。
我们联系了 TI 申请样片（见附件）、并让我们的板间对两个相关板进行了返修。 问题仍然存在。 现在我很担心。
你怎么看？
提前感谢。

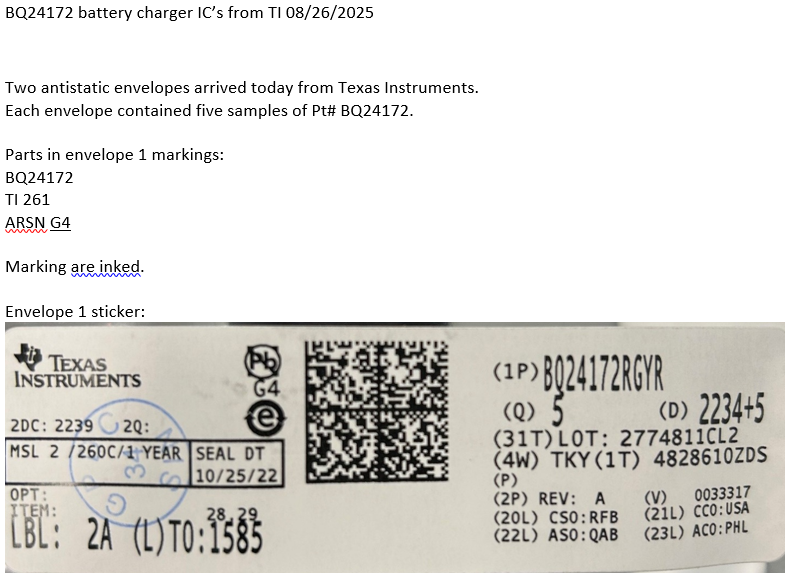

原理图和样片批次信息如下
