器件型号：TPS61165您好：
我目前正在设计 LED 背光驱动器 对于使用的 LCD 面板 TPS61165 ,我会感谢你的帮助查看我的 原理图 和 PCB 布局 。
以下是 LCD 背光的主要参数：
- 输入电压： 距锂离子电池 6V 至 8.4V
- 输出电压（LED 灯串）： 16.8V 至 19.6V
- LED 电流： 典型 20mA /最大 40mA
- PWM 调光控制： 来自 MCU GPIO、6.5kHz PWM、3.3V

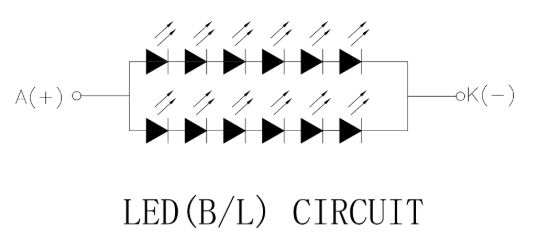

原理图 ：

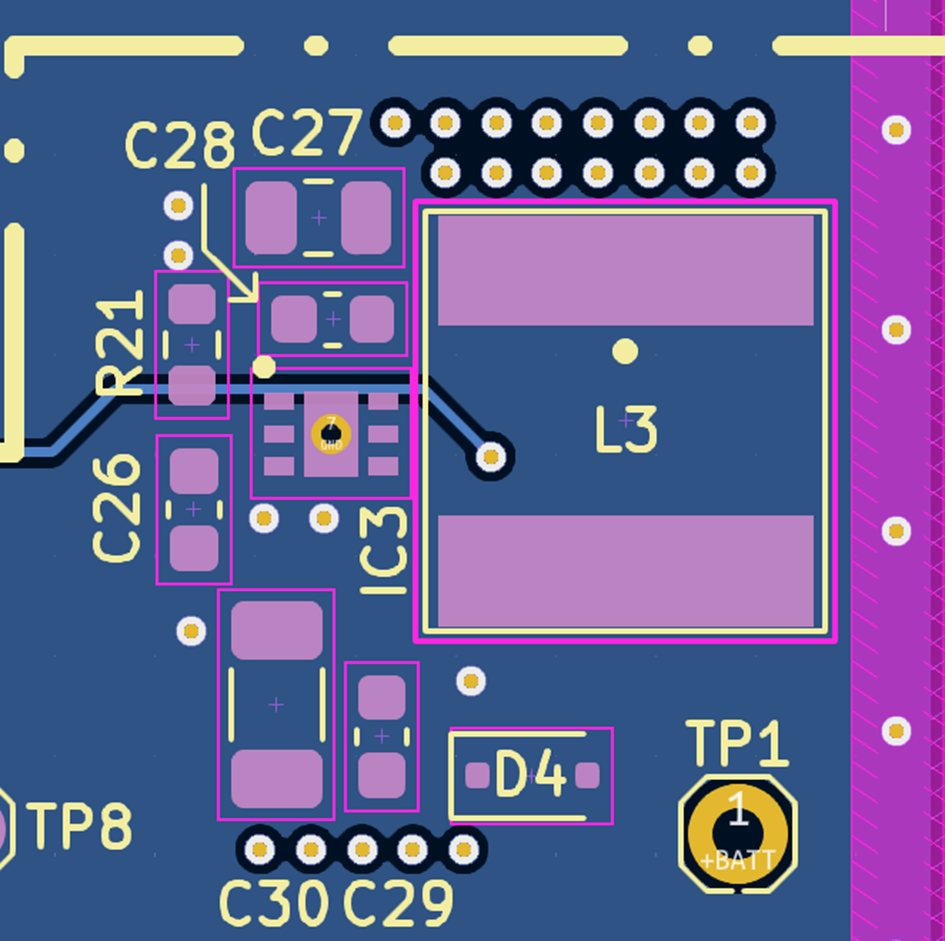

布局 (SIGNAL-POWER-GND-SIGNAL) ：
顶部：

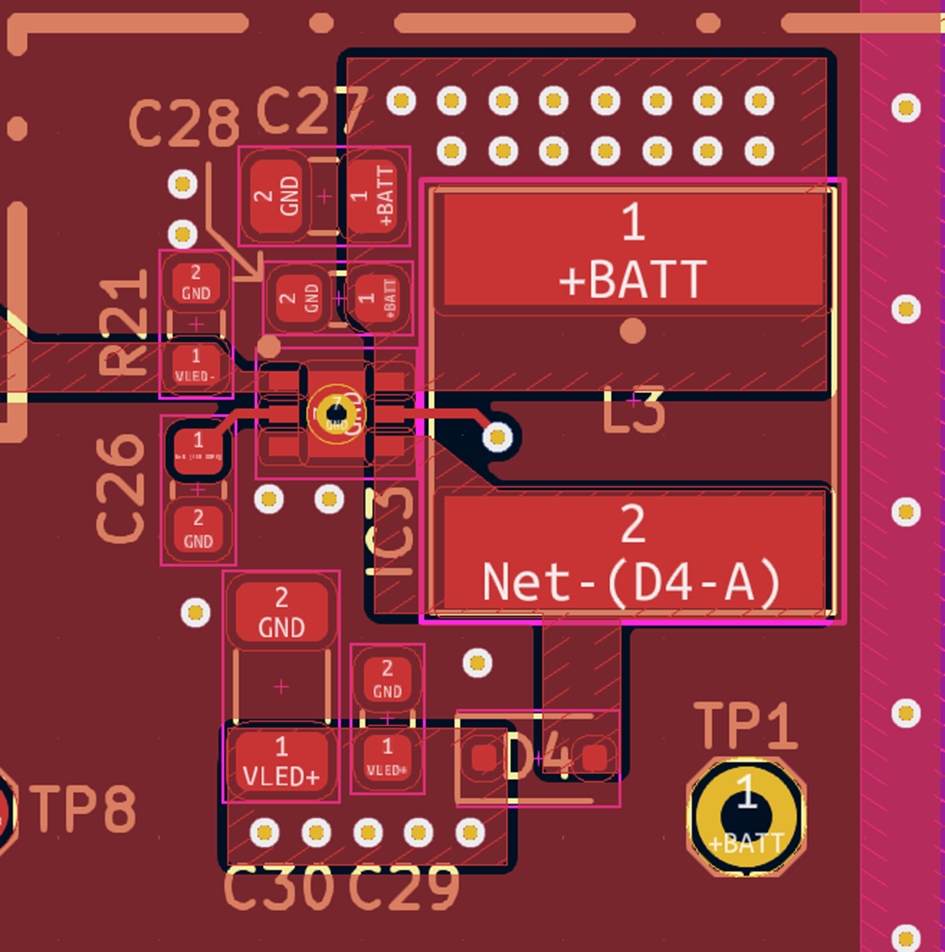

内部 1（电源）：

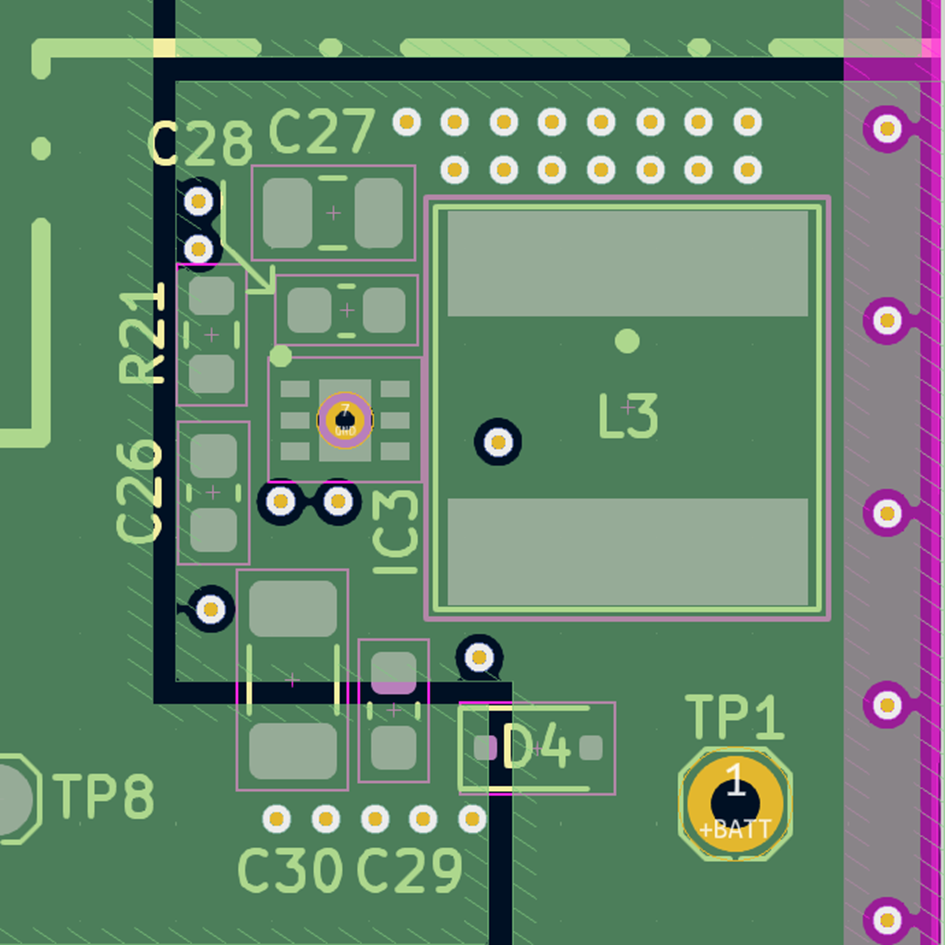

内侧 2 (GND)：

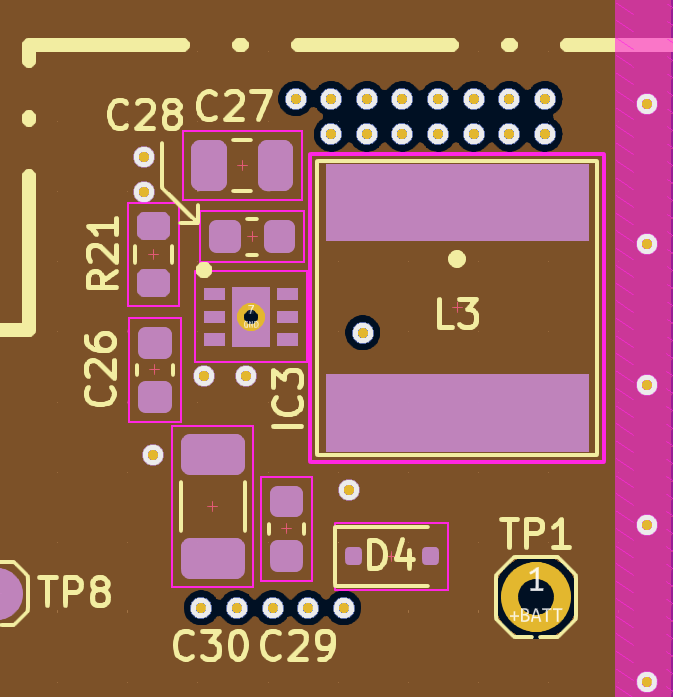

底部：
我想确认以下几点：
- 是否使用 原理图 为该配置正确实现数据表中推荐的设计。
- 如果是 规划 适当尊重高电流路径和关键元件（电感器，二极管，检测电阻和输入/输出电容器）放置。
- 有关优化 EMI 和稳定性的任何一般建议。
非常感谢您的时间和支持！
此致、
Thomas。
