器件型号:TPS6289X-Q1-DESIGN

大家好:
我将使用设计小型电源级 TPS62162DSG 在开始进行 PCB 布局之前、我希望对原理图进行专家审查。
应用概述:
-
输入电压: 7V 至 12V (通过开关+保护级的锂聚合物电池)
-
输出电压: 固定 3.3V
-
负载:STM32 微控制器和小型外设(预计< 500mA)
主要设计选择:
-
器件:TPS62162DSG(固定 3.3V 版本)
-
电感器: 2.2 µH
-
输入电容器: 10 µF
-
输出电容: 22 µF
-
EN 引脚连接至 VIN
-
PG 引脚通过电阻器上拉至 VOUT
-
连接到 GND 平面的外露焊盘
我尽可能严格遵循了数据表典型应用和 TI 参考设计。

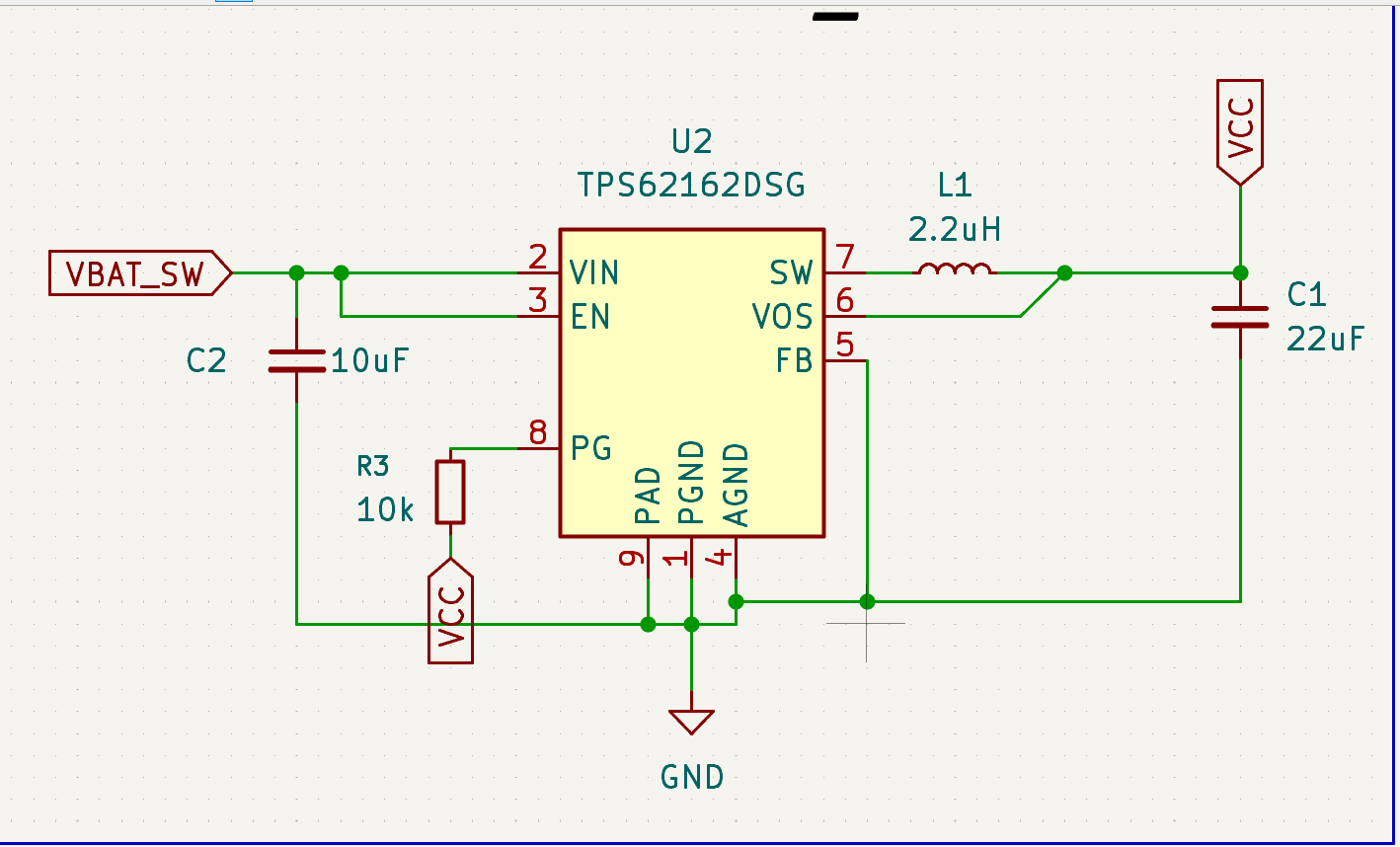

电流原理图附在下面。
我希望获得以下方面的反馈:
-
整体原理图正确性
-
元件值(尤其是电感器和电容器)
-
EN / PG 配置
-
PCB 布局之前任何缺失或建议的改进
-
特定于此器件的布局相关建议(如果适用)
非常感谢您的时间和支持。
此致、
