[参考译文] TPS543C20：面对输出端意外电压降

您好，

请告诉我测试的负载电流是多少？

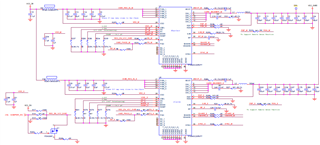

此外，辅助设备的 EN 引脚似乎是浮动的。 是否可以在填充了 R14的情况下测试此情况？

此致，

阿雷奇·比斯特费尔德

您好，Alec，

负载为40A。

恩·平，我之前检查 过 R14是否已安装，很遗憾没有解决我的问题。

您好，绍拉巴，

我还想问的一个后续问题是，您在电路板上的哪个位置测量输出电压？ 在 R230连接至输出电压节点的点处进行测量应提供最佳测量点。 否则，在施加负载时，PCB 布局中的串联电阻可能导致0.05V IR 降。

此致，

阿雷奇·比斯特费尔德

嗨，阿雷奇，

我正在测量测试点(TP1)处的电压。 通过 输出电压节点连接电阻，您的意思是 R239吗？ 我提出这一问题是因为 R230被提及为接地。

此外，串联电阻的下降还会对您产生什么影响？ 可以解释一下吗？

谢谢，此致，

索拉巴

您好，绍拉巴，

我的错误是，我想问与输出的 R239连接相对于 TP1在哪里？

如果连接 VOUT 和 TP1的 R239连接之间的 PCB 上存在距离，则两个连接之间可能存在一些非零电阻。 当施加40A 负载时，可以看到 R239连接点和 TP1之间的 IR 下降，假设主板上的串联电阻可能为1 mohm，则电压差将达到0.05V。 如果 R239和 TP1在电路板上同时连接，那么我可以建议进一步的调试步骤，因为我想先排除一种测量技术作为电压差的来源。

此致，

阿雷奇·比斯特费尔德

您好，Alec，

很抱歉耽误您的回答。

在我的主板上，我已将 TP1放在 顶部 ，电阻器放在底部。  路径中可能提供了一些非零电阻，但这会影响压降吗？

还有一个问题是 ，在两相堆叠模式下，我们使用80A 作为负载。 那么会发生什么情况？ 我们是否观察到进一步下降？

我希望我能清楚地了解这些问题。 正在等待您的回复。

谢谢，此致，

索拉巴
