[参考译文] BQ7.7915万：单元输入电阻异常振荡

Le2e.ti.com/.../5270.Schematic.pdf

让我补充一下这块板的示意图

Serdar，您好！

这种振荡是奇怪的，我以前从未见过。 打开原理图时，看不到显示的组件值。 您可以显示这些并再次共享吗？

谢谢！

马特

Matt，您好！

感谢您的回复。

我正在分享原理图的BOM。 对你来说还可以吗？

因为当在原理图上看到这些值时，它看起来很混乱。

此外，我亦分享了「平衡器」子表的原理图，这只是外部MOSFET和平衡电阻。

e2e.ti.com/.../16s-BOM-22.03.2.0222万.pdf

e2e.ti.com/.../balancer-subsheet-schematic.pdf

谢谢Serdar。

因此，在蓄电池单元上观察到振荡？ 奇怪的是，电子负载会开始振荡，因为在这种情况下会禁用平衡，因此应关闭平衡FET。 这是否发生在任何负载值或特定电流下？

此致，

马特

Matt，您好！

虽然我禁用了平衡，但这种定位仍在继续。
之前我更换 了平衡电阻器，观察到的振荡已完成。 但今天我又看到了同样的振荡。
我将在接下来的几天内继续进行测试，不会中断。
我将提出我的所有意见。

如果您有任何测试或尝试的建议，我会敞开大门。

此致，

Matt，您好！

虽然我禁用了平衡，但这种定位仍在继续。
之前我更换 了平衡电阻器，观察到的振荡已完成。 但今天我又看到了同样的振荡。
我将在接下来的几天内继续进行测试，不会中断。
我将提出我的所有意见。

如果您有任何测试或尝试的建议，我会敞开大门。

此致，

Serdar，您好！

我目前没有其他建议，因为我以前没有见过这样的事情。 如果您在测试中发现任何其他问题，请告诉我。

此致，

马特

Matt，您好！
我对这块板真的很不满意。

以下是我的测试和观察结果的摘要：

1-这是一个真正的问题。 (不是由示波器等引起的测量错误)
 我有三个PCB。
它们都有相同的问题。

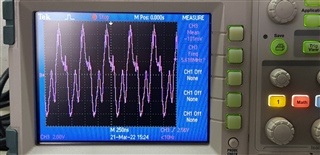

2-此振荡与电子负载无关。 我已将电池组连接到逆变器。 出现相同的振荡

3-我认为 电池测量电缆(其寄生电感)，Rin电阻器，平衡Ressitors和Cin形成了一个振荡网络。

因此，我为单元输入增加了输入电容。 这提高了性能(振荡更少)

4-I电阻降低至500R。 现在不会发生这种振荡。

振荡消失了，但我不确定这种解决方案。 因为我是根据我的假设找到了这个解决方案。

我没有任何理论上的明确答案。

因此，我不确定此配置的串行生产。

我很高兴你能给我这方面的任何想法。

(我将在回复此信息时发送带修订的示意图)

此致，

Serdar，您好！

您发送后，我会检查您的示意图，但现在是星期一，我才能找到它，因为今天是美国的公司假日。

此致，

马特

尊敬的Matt：
提前感谢。
周末愉快！

e2e.ti.com/.../revisions.pdf

Serdar，您好！

我不知道是FET导致振荡。 通常，我们建议使用齐纳二极管来保护FET门(在短路情况下，这将防止VGS电压过高)和与FET门串联的大电阻器，以在齐纳导电时限制电流。 我读出FET振荡有时可以通过增加栅极电阻来减少。

将输入电阻降至500欧姆会改变单元输入滤波器的RC时间常数。 如果您将电池输入电容器从0.1uF增加到0.22uF，则会将时间常数改变到另一个方向-我想，如果这样做而不是使用500欧姆，这是否也会改善振荡。

此致，

马特

Matt，您好！
感谢您的回复。
我将测试将100nF更改为220 nF，而不是将1千欧更改为500欧姆。 (现在差不多19：00了)

我决定将1kohm减至500 ohm，是因为：

降低MOSFET栅极对电容中短瞬态电流的灵敏度。

我没有查看时间常数(和角频率)。

我将从新的结果中通知您。
