我在一个板上有多个 TPSM53604器件。 除了被设定为创建一个2.5V 输出的电压外、所有这些电压正常工作。 我的原理图与 WebBench 生成的原理图相同。 反馈电阻器为10K 和6.65K、同一拓扑结构可完美适用于其他电压、但不适用于2.5V。 多个电路板具有相同的奇怪结果。 我看到的是输出端的2.86V、而不是输出端的2.5V、我看到的是反馈引脚上的1.14V、而不是1.0V。 我已经检查了电阻器、它们确实是10K 和6.65K。 这里会出现什么错误、导致该器件输出更高的电压?
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
我在一个板上有多个 TPSM53604器件。 除了被设定为创建一个2.5V 输出的电压外、所有这些电压正常工作。 我的原理图与 WebBench 生成的原理图相同。 反馈电阻器为10K 和6.65K、同一拓扑结构可完美适用于其他电压、但不适用于2.5V。 多个电路板具有相同的奇怪结果。 我看到的是输出端的2.86V、而不是输出端的2.5V、我看到的是反馈引脚上的1.14V、而不是1.0V。 我已经检查了电阻器、它们确实是10K 和6.65K。 这里会出现什么错误、导致该器件输出更高的电压?
您好、Oliver、
您能否在稳态下提供 VIN、VOUT 和 SW 波形以帮助我更好地了解器件的行为?

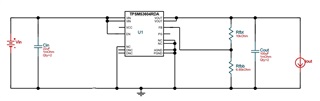

如果您有 Webench 设计、请分享该设计或在原理图上提供视觉效果。 我想全面了解一下原理图、以仔细检查那里是否存在异常。
您说过这种情况发生在多个电路板上、同一个2.5V 电源轨上。 您能否尝试通过将顶部和底部反馈电阻器更改为10k 和6.65k、将其他"工作"电源轨之一配置为2.5V 输出、然后重新测试? 本演示将介绍与器件相关还是与 PCB 布局相关。
此致、
Jimmy
您好、Oliver、
由于这是一个具有集成 FET 和电感器的简单电源模块、因此原理图相当直观地查看了所附的原理图、我不明白为什么会出现任何输出调节问题。 因此、我认为这不是组件选择问题。
您可以将探头尖端暴露在外、并将其悬停在电源模块顶部外壳的上方。 您应该能够在软件上获得某种类型的读数。 根据基准电压、TPSM53604的输出电压低至1V。 典型效率曲线如 图6-8所示。
我强烈建议测试另一个"已知正常"电源轨并将其配置为2.5V 输出。 一旦您可以确认它是否正在调节、这将有助于提供更多有关查看位置的线索。 当您获得有关此测试的更多信息时、请随时更新我的信息。
此致。
Jimmy
