[参考译文] LM5022：电路回顾

您好、先生、

也附加了 PCB 布局。

e2e.ti.com/.../3412_2D00_WR210A1_2D00_00_2D00_PCB_2D00_20210825.pdf

嗨、Tommy、

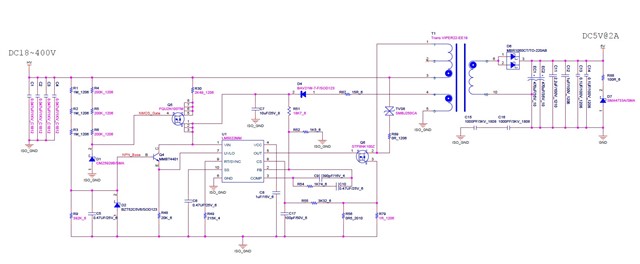

感谢您使用 LM5022进行设计。  我查看了您的原理图、并有以下意见：

•  变压器的初级绕组极性错误。  您需要交换变压器引脚1和引脚3、使其成为反激式配置。
• 请在整流器二极管上保留一个 RC 缓冲器。
• 我无法在线找到 TVS 数据表、只需从 DigiKey 网站上看到400V TVS 即可。   由于钳位电压的软拐点、我们通常避免使用 TVS。  无论如何、如果 TVS 性能不好、我建议您也保留 RCD 缓冲器。
• 务必通过实验来调整电路。
• 请更新版式、然后重新发送以进行审阅。

谢谢、

应用工程学 Yohao Xi

你(们)好

您可以帮助查看新 原理图吗？

谢谢

Daniel

您好、 Youhao Xi、

这是我们公司的一个重要项目。 该文件已根据您的建议进行更新。 请尽快帮助检查电路和 PCB 布局。

谢谢

 廖卢克、硬件 工程师

网址： http://www.womaster.eu/

e2e.ti.com/.../2783.WR210A_2D00_LM5022MM_2D00_20210830.pdf

e2e.ti.com/.../1057.3412_2D00_WR210A1_2D00_00_2D00_PCB_2D00_20210830.pdf

您好、Luke、

很抱歉，因为我自上个星期三以来不上班的时间太长了。  我将在接下来的几天内对这些内容进行审查。

谢谢

Youhao

感谢您的帮助、您今天能否完成评估？ 因为项目计划非常紧迫。

Luke

您好、Luke、

我先看一下原理图、在原理图更新完成后、会查看布局。

• 如果测试后需要、请在 D6上保留一个 RC 缓冲器。
• 需要将输入电容器滤波、以稳定18Vdc 的工作电压。  目前、输入滤波器中的电容远小于支持18V 输入电压下的满负载。
• 考虑添加一个栅极电阻器、即插入 OUT 引脚和 Q6栅极之间、这样您就可以调整 MOSFET 的导通和关断速度。
• 如果您希望使用、应使用齐纳二极管更改 TVS6。   不需要双向 TVS。

谢谢、

Youhao

附件已根据您的建议更新、请尽快帮助完成审核。
感谢你的帮助。

Luke

e2e.ti.com/.../WR210A_2D00_LM5022MM_2D00_20210909.pdf

e2e.ti.com/.../3412_2D00_WR210A1_2D00_00_2D00_PCB_2D00_20210909.pdf
