大家好、

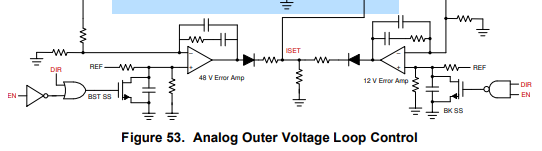

第46页
存在环路控制电路。
您能否帮助提供环路控制计算公式？
我的客户希望提高频率响应。
感谢你的帮助
您好、John、
这三个电阻器易于选择。 假设运算放大器的偏置电源为 VDD (5V、3V 等)，并且设计的绝对最大直流电流为 Imax，每个相位的电流感应电阻为 RCS，它们具有 N 相。
请注意、Imax 是 LV 侧电流、也是电感器最大直流电流。 然后，每个相位的最大电感器直流电流为 Imax/N
此外、假设高侧电阻器为 Rt、而低侧电阻器为 Rb、则必须满足以下公式：
VDD * Rb /(Rb +Rt)= 50 * RCS * Imax /N
为 Rb 或 Rt 提供一个值、然后您可以求解另一个值。
两个高侧电阻器、一个连接到每个运算放大器(未显示第二个电阻器)是相同的。
这些电阻器应在千欧范围内。 如果您看到我们的 EVM、我们在高侧使用10k、在低侧使用6.8k、以将最大 ISETA 限制在~1.6V 以下、即通过1m Ω 电阻的32A 直流电流。
尊敬的 John：
为了帮助简化控制环路的计算、请查看 LM5170快速入门计算器
https://www.ti.com/lit/zip/snvc205
如果您想详细了解 LM5170控制环路的产生方式、请查看此培训。
https://training.ti.com/average-current-mode-control-bidirectional-dcdc-systems
如果您有任何疑问、请随时通过公司电子邮件直接与我们联系
谢谢、
Garrett
