您好、Vivek、

非常感谢您的参与。 我下载了 TI.com 中提供的仿真文件(最新版本)、并且能够使用 PSpice for TI 运行仿真而不会出现任何问题。 我想说、在本例中、可能是将模型导入到 LTSPICE 中时。 LTSPICE 应能够打开 TPSI3052仿真文件中提供的 model.lib、但您需要创建自己的符号。

我建议您 免费试用 TI 的 PSpice、并在此环境中运行仿真。 TI.com 中提供了多个教程、可帮助您使用此仿真器。  https://www.ti.com/tool/PSPICE-FOR-TI

以下内容来自 PSpice for TI。

请告诉我们、这是否解答了您的问题。

此致、

弗朗西斯科·劳祖里克

您好、Vivek、

我认为这是由于 TPSpice 标准库中的 TPSI3052使用的内部子电路。 此处的一个可能选项是包含所有这些库、以便能够运行仿真或将库更改为指向 LTSPICE 中可用的库。 所有这些变化基本上都可能造成其他问题。 此外、我相信您可以观察到其他库丢失、并且这个 and2门可能是第一个显示的门。

我知道将您的设计迁移到 PSpice for TI 可能会很耗时。 但是、 我绝对建议尝试 PSpice 以获得仿真结果。

此致、

弗朗西斯科·劳祖里克

您好、Vivek、

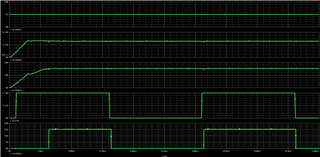

在此示波器捕获中、我展示了一项测试、其中 I 将 VDDP-EN 信号短接并同时斜升。 必须注意的是、在 VDRV 被触发为高电平之前、您将需要一个高于 UVLO 的充电延迟。 由于您提到您使用的是微控制器、我假设您没有对 PXFR 使用最高功率传输。 如果您使用的是最低功率传输(PXFR = 7.32k)、则此延迟将更长。 此外、CDIV1/2将影响此延迟。

观察结果：VDDP/EN 置为高电平后、VDDM 和 VDDH 开始充电。 一旦 VDDH 电压高于 UVLO、VDRV 将被置为高电平(15V)。

请告诉我们这是否能解答您的问题。

此致、

弗朗西斯科·劳祖里克
