[参考译文] TPS23861：如何正确连接电源

您好 Oleg、

我对原理图的关注点是：

1. 48V VPWR 达到其 UVLO 后、必须出现3.3V 电源轨。 这是启动要求。
2. 不应安装 R148和 R149以及 R151和 R150。 为了兼容、它应该是2线对电源。
3. C523/527/529/533应为100V 电容器

我不确定这与 PHY 有何关系、因为它们位于单独的接地电位上。 PSE 的功率不应真正影响数据端、因为它们之间应相互独立。 电路板上的某个位置可能有接地连接、用于将它们连接在一起？

此外、您确定所选的数据变压器能够处理 PoE 吗？ 通常、有一个规格显示了直流电流能力或它可以使用的 PoE 标准(如 IEEE802.3.at)。

您好、 达尔文、

是的、我确信变压器良好且与 IEEE802.3.at 兼容。

它是数据表中的信息...

我不确定3.3V 电源轨...正如您在本例的图中看到的、VDD+3.3由另一个电源供电。 但同时、正如我在数据表的图表中看到的、AGND 和 DGND 是组合在一起的...或者它们应该有不同的接地？ 我不确定...能否使用来自另一个交流/直流电源的3.3V 电压、或者像您一样、在48V 之后应该使用3.3V 电压。

关于电阻器 R148和 R149以及 R151和 R150...it 为0欧姆、实际上无关紧要。

关于电容器、您完全正确地说、它们的工作极限。

您好 Oleg、

我不确定 IEEE802.3是以太网标准(数据)、而不是 PoE、而 IEEE802.3at 增加了 PoE 部分。 数据表中提到的 IEEE802.3并不意味着它可以处理功率(否则、它会说 IEEE802.3at 或 IEEE802.3af 或 IEEE802.3bt、如果是 PoE)。 或者、它会显示我在数据表中也未看到的额定电流。

1.是的、您可以尝试使用单独的电源为3.3V 电压轨供电、并在48V 电压后为其加电。 此外、我建议更换 TPS23861。 如果电路板最初以不正确的顺序加电、则 IC 可能无法正常工作。

您好、达尔文、

我在 SM51625EL 上更改了变压器、但情况没有变化。

我无法解释为什么我应该在48V 之后提供 tps23861。 在本例中、我使用了分离的电源

您好 Oleg、

有关3V3_POE 的注释仅是 PSE 的原理图注释。

这不应影响 TLK 器件上发生的情况。 我还查看了原理图、没有看到可能与 PSE 和 TLK 器件相关的接地连接。 您是否尝试直接检查您的电路板、如果它们通过欧姆电阻与万用表进行连接？ 也许原理图是正确的、但是电路板本身的某些东西是不正确的、或者 TLK 电路上组装了错误的组件？

您好、达尔文、

我检查了我的方案两次 、并尝试使用万用表检查接地连接、这是您推荐的方法。 但是一切都很好…

我发现了一些奇怪的事情...当我在 PC 中连接 USB 电缆以进行调试控制台时，尝试在灌浆焊盘 TLK 和以太网电缆的引脚之间进行几次测量，这些引脚连接到 DES1016A，我的电压大约为70V。 我想 、电压从安装在我的 PC 电源上的电容器中流动的问题。

无论如何、我会更换 TLK 并尝试不连接 USB 电缆。 我的意思是问题的原因可能是缺乏隔离。 我会和您谈谈结果、您可能也会有什么想法。

您好 Oleg、

我同意、可能会出现一些隔离问题或一些接地问题、从而导致这种行为。 连接 USB 时、应将其接地、因为连接器是金属的。 您是否知道电路板上的 SGND 是否接地？ 或者您是否也使用屏蔽以太网电缆？

您好、达尔文、

正如我所了解的、我没有使用屏蔽以太网电缆、而且电路板上没有接地连接。

如果您的意思是 USB 电缆是、它会像99%的 USB 电缆一样被屏蔽...但我发现 方案中有有趣的事情：

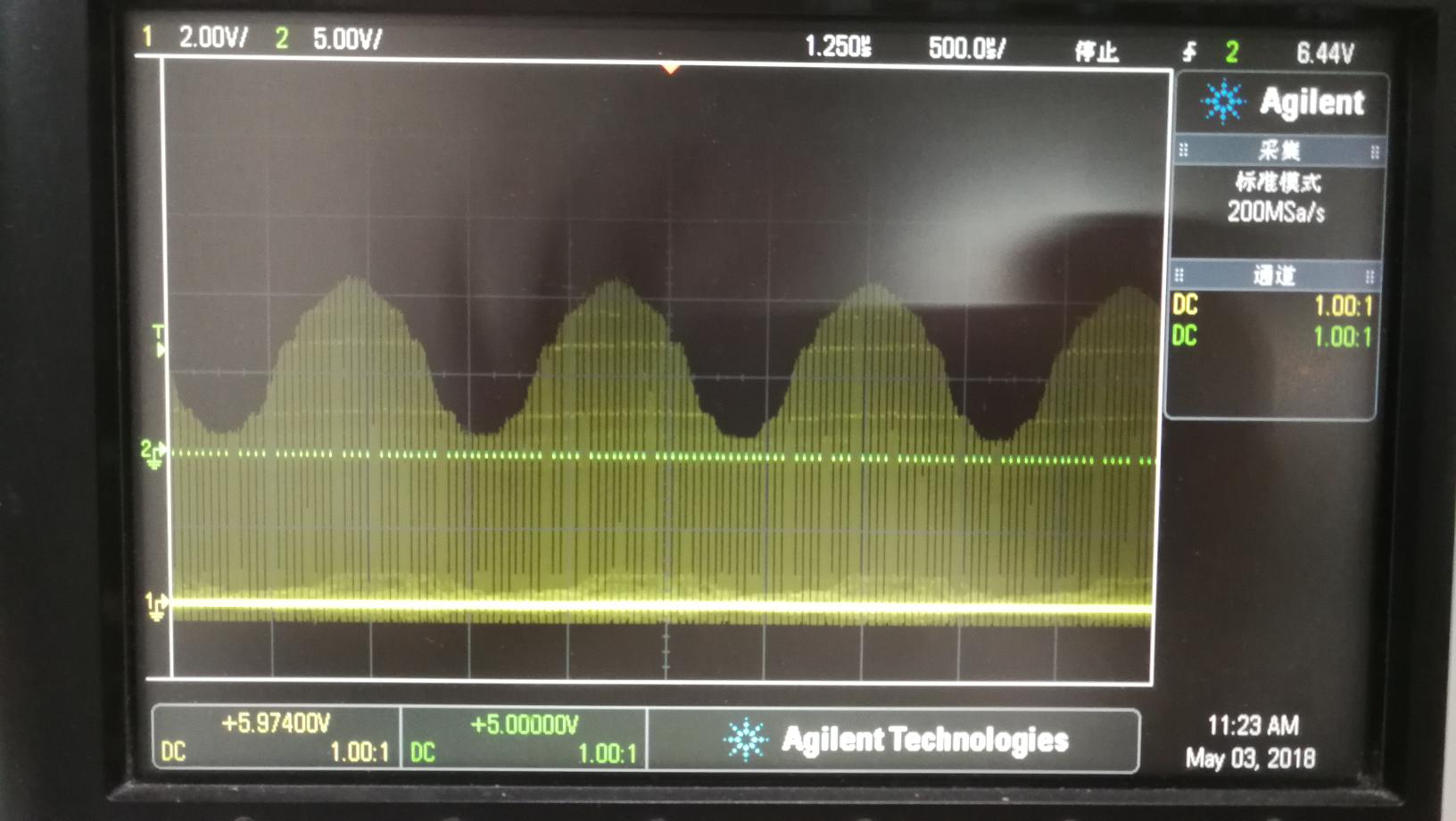

Tupical scheme Power susy PC 配有2个电容器(滤波器)、该滤波器的中点连接到 PC 机箱。 我们有220V 的输入电压、我不确定是否接地、可能插座中没有正常的接地。 就像您看到地面 是联合的...很显然，我们将得到大约1/2的输入电压，它在一个 GND 上大约为100V。

BR、

Oleg

您好 Oleg、

是否可以修改电路板以将电路板的数据部分连接到 TPS23861EVM？ 这将有助于查看它是否位于您的设计的 PoE 侧。 谢谢！

您好、达尔文、

我不是很了解您...我应该在电路板上修改什么？

BR、

Oleg

您好 Oleg、

由于 EVM 展示了电源部分和数据变压器、我想您可以获取 EVM 上的数据变压器输出并将其连接到电路板的 PHY 部分、然后移除电路板上的电源部分。 通过这种方法、您可以查看电路板的电源部分与 EVM 之间是否存在差异。 如果没有问题、那么我们可以调试您的电路板的电源部分。 如果仍然存在问题、则可能是电路板的 PHY 侧。

您好、达尔文、

实际上、我仍然误解了您、但问题是我的脚本中没有 EVM 板。

我的定制板的电路与 EVM 上使用的电路类似。 除了内置于 EVM 上连接器中且未显示在原始图中的变压器外、在任何情况下、变压器后面都提供48伏电源。 因此、TLK105L 由变压器隔离。 我重申、KSZ9031RN 不存在这样的问题。 仅当安装了 TLK105L 时，问题才会显现出来。

BR、

Oleg

您好 Oleg、感谢您的澄清。 我最初尝试使用 PoE 潜在产品的 TPS23861解决方案调试 TLK、因为我是 PoE PSE 的应用工程师。  但是、如果您说另一个 PHY 芯片工作正常、那么我不认为这是 TPS23861 PoE 设计问题。 我在上面的调试注释中只能真正确定 PSE 硬件设计不是问题(通过使用已知正常工作的 EVM 绕过它)。

我对 TLK 器件的评论是有限的、因为我不 熟悉 IC。 从 PoE 的角度来看、 只要 与 PoE 和数据隔离、数据变压器也可以支持 电源、 并且数据侧的中心抽头 配置为 PHY 的规格、 整个设计就可以了。

您好、达尔文、

无论如何、您应该为 tps23861编写自己的驱动程序、并在不同的 SDK 版本中对其进行测试。 这不正确。 长期以来、人们一直在使用 Git 提供的第三方驱动程序。

BR、

Oleg

您好、达尔文、

您是指 FirmPSE 支持 TPS23861，还是建议我在 TPS23882上迁移？

在我看来、我的具有4个端口的器件应该具有 tps23861。。。 TPS23882是一款冗余且成本高昂的器件。

BR、

Oleg
