[参考译文] TPS55288-Q1：PSpice 仿真(电感器电流峰值)

尊敬的 Chul：

感谢您的联系。

您能否添加 PSpice 仿真 zip 文件作为附件、以便我检查您的原理图？

此致。

布莱斯

您好、Bryce

我曾尝试上传文件、但我们的公司政策阻止我们上传外部文件。

所以我别无选择,只能张贴的图片分段。

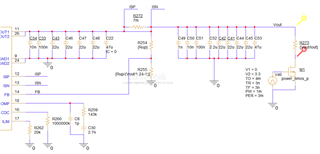

请查看下面的图片、并为我进行仿真。

除了以下条件外、与参考原理图相同。

输入电容：20 μ F

IND：1uH

开关1.2MHz (FSW 引脚连接16.2k Ω)

强制 PWM 模式(MODE 引脚连接3.3V)

输入参数

瞬态负载情况

感应电阻：短路

输出电容：274 μ F

负载

COMP 引脚(143k/2.7n/1p)

尊敬的 Chul：

感谢您的反馈。

我还使用和我相同的原理图在 PSpice for TI 上进行了仿真、还发现在第一个负载瞬态周期出现了一些振荡、但它在负载分布后进入稳定状态、我认为它与模型相关。 我仍在研究这一问题。

此致、

布莱斯

您好、Bryce

感谢进行仿真。

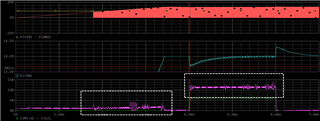

我遇到了如上所示的相同现象。

我必须看看它在第二个周期是否表现得更好。

我认为该问题与 SPICE 模型有关。

请继续关注我们。

您好、Bryce

我已经重新完成了仿真、在电感器电流接通时看不到稳定情况。

我能否告诉客户、电感器电流不稳定是 SPICE 模型问题、可以忽略不计？

您可以通过电子邮件向他发送您模拟的文件吗？  我会努力做到这一点。
gling@lginnotek.com

尊敬的 Chul：

我将首先查看模型、看看我是否能解决这个问题、谢谢。

此致、

布莱斯

我注意到了另一个奇怪的地方。
当处于具有16V 输入和14V 输出的降压模式时、输出电压不会在14V 时饱和、而是在16V 以上。
这似乎也很奇怪。 请检查电流模型上仅将输入转换为16V 的波形。

我只将输入电压电平更改为16V

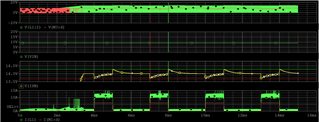

我有以下输出。

尊敬的 Chul：

我将会研究这个问题和前一个问题、但仿真工作非常缓慢、因此会花费一些时间、我会尝试在明天之前提供一些反馈。

此致、

布莱斯

尊敬的 Chul：

感谢您的耐心、我还在处理 lib 文件、这显示构建的新项目存在一些问题、我仍在寻找原因。 我今天将与 Joey Kim 一起更新一些测试结果。 谢谢。

此致、
布莱斯
