[参考译文] UCC5390ECDWVEVM：用于观察 IGBT 模块米勒感应电压尖峰的双脉冲测试。

Sean、您好！

感谢您的回答。 我使用了标准版本、我的预期是使用可以抑制尖峰的米勒钳位版本进行证明。
我会尝试在酒店周围找到这些"IsoVue"设备。

您能否解释一下如何使用此分流器来测量电压尖峰和温度升高现象？  我随函附上了 我要的测量电路。 我测量下部 IGBT 中标记为1和2的点之间的栅极至发射极电压。 我可以进行哪些更改吗？

我将考虑测量相对于-DC 的开关节点电压。

再次感谢 Sean。

Sean、您好！

我理解了您对分流电阻器应用的解释、我将尝试用它来观察击穿情况。

我添加了一个差分探头来测量低侧 IGBT 的 VCE。 我今天获得了以下曲线、这对我来说很有道理、但当然、我需要进行更多测试来验证这一点。 这个结果是针对额定值更高且封装更大的 IGBT 获得的。

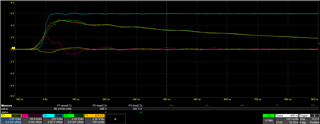

第1个脉冲时的变化(蓝色-底部 IGBT 的 Vce、绿色-测得的 Vge、黄色-发射极电势悬空、金色-绿色的衍生函数减去黄色以获得真正的 Vge、红色--DC 的电流)

电压上升降低时第二个脉冲的脉冲变化。

随着电流流入电路、现在 dv/dt 在第二个脉冲处减小。 我相信您的解释与这些测量一致。 除了测量探头添加的电感之外、电路中的寄生电感是否会抑制米勒感应电压？ 请您澄清一下吗？

感谢您的大力支持、

此致、
Lahiru Ambegoda.

好的、Sean。 非常感谢您的支持。

非常感谢。

Sean、您好！

不断改进测试设置、尝试不同类型的 IGBT。 如果可能的话、我希望得到您对我最新结果的看法。

上图显示了第二个脉冲上升沿的特写、测量图例如下。

1.顶部 IGBT 的栅极信号-差分探头(黄色曲线)
2.测量的 DC+- CWT6迷你罗戈夫斯基线圈负载电流(红色曲线)
3.闸极电压底部 IGBT - LeCroy HVFO103高压光纤隔离探针 (绿色曲线)
4.底部 IGBT 的集电极-发射极电压-差分探头(蓝色曲线)

当前状态通过电流测量和 IGBT VCE 端子电压测量显示设置。

测试的 IGBT 为 Vincotech 50A 型额定模块(10-EY126PA050M7)、我将附上其数据表。 当顶部 IGBT 进行开关但未观察到击穿时、底部 IGBT 的栅极端子上会出现如此高的电压尖峰、这令人感到惊讶。 数据表提到不存在内部栅极电阻、因此栅极上的实际电压应非常接近该值。

请您提供一些建议、为什么不会发生击穿？ 我怀疑栅极电压应保持不变、直至超过 IGBT 的导通延迟时间。 如果您或具有此类实验经验的任何其他人可以对此发表评论、我们将非常感谢您提供一些指导。

e2e.ti.com/.../Vincotech_5F00_10_2D00_Ex126PA050M7_2D00_L196F78x_5F00_FD_2D00_Rev_5F00_04.pdf

谢谢你。

此致、

Lahiru Ambegoda.

尊敬的 Lahiru：

~栅极电阻很低、但可能仍有足够的电感将此 Δ I 20MHz VGE 脉冲与内部 IGBT 隔离。 您是否能够启用示波器探头的全带宽？ 您可能在此处遗漏了重要细节。

IGBT 需要一段时间才能打开、因此可能有助于您避免击穿。 您尚未测量通过低侧 IGBT 的电流、因此可能确实存在电流尖峰。

您可能需要使这些测量值偏斜。 它看起来绿色尖峰大致与红色尖峰相同。 我预计红色尖峰会与蓝色斜率重叠、因为这是高侧的电容进行放电的地方。

此致、

肖恩

Sean、您好！

感谢您的回复。 我会检查您的建议、并尝试实施和捕获缺失的信息。 该罗氏线圈的最大带宽为16 MHz。 它是否足以捕捉电流尖峰？

I 仅使电流测量值偏斜了-21ns、但之前波形正向偏斜如下所示(我在偏斜调整过程中漏掉了负号)。 请注意、底部 IGBT 在被关断时的电压为-6V、而该电压设置为零以仿真单极栅极驱动器。 上图中的电流在底部 IGBT 的电压开始上升之前拾取、因此我认为该电流具有领先的电流。 如果我错了,请纠正我。 总之、我认为电压探头不需要偏斜消除。 但我会检查一下。 感谢你的评分

此致、
Lahiru Ambegoda.

尊敬的 Lahiru：

IGBT 很慢、因此16MHz 可能足以看到一些东西。 但是您是否有一个低侧分流电阻器可以用300MHz 电压探针进行测量？

绿色测量的带宽是多少？ 这看起来带宽对我而言是有限的。 这是您问题的目标、我认为更高的带宽可以解答有关米勒注入的问题。

到目前为止、看起来您没有击穿问题。 红色 ID 尖峰看起来只是开关电容放电。 您应该测量低侧电流以确保正确。

此致、

肖恩

Sean、您好！

这些 IGBT 中的任何一个都没有分流电阻器。 如果存在电压变化、就很容易检测到该变化。 我使用的探头具有用于光学探头的60 MHz 周围的带宽以及用于差分探头的120 MHz 周围的带宽。 我会继续寻找更好的东西。

我为测量启用了1.25 GS/s 的采样率。 绿色波形是电压尖峰、我预计红色曲线中会出现电流尖峰。 我获得的唯一峰值是续流二极管的该反向恢复电流峰值。

我很难在此设置中测量低侧电流。 我可以找到用于测量电流的最佳位置是 IGBT 的这些压合型端子中的 DC+周围。 您应该是正确的、不会在这里得到击穿。 我会考虑您的建议、并尝试不同的方法来改进测量。

感谢 Sean 的支持。

此致、

Lahiru Ambegoda.
