[参考译文] UCC28070：原理图审阅

你好、Jimmy、

感谢您关于 UCC28070控制器的问题。

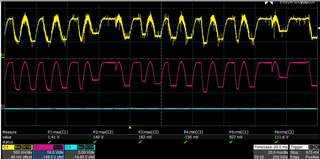

上面的屏幕截图有两个波形。  我假设 Ch2 (红色)是 BD+、Ch1 (黄色)是 VINAC (开关噪声叠加在信号上)。

由于测试条件为空载、因此不存在连续开关。  相反,可能有分散的随机脉冲切换她和有,不一定都在输出 GDA 和 GDB 上。  这是正常行为、因为 VAO 电压降至开关的1V 阈值附近。

由于开关是随机的、π 型滤波器电容器 FC1和 FC3会峰值电荷至输入交流线路的峰值。  当没有开关时、没有 电感器电流来拉低这些电容器上的电压、因此电压看起来保持平坦。  当 VAO 上升到1V 以上且发生开关时、会有一些电流从 FC1和 FC3中拉出、因此其电压随交流线路波形下降。  如果开关停止、电压将保持在开关停止时的水平。  如果恢复开关、电容电压将进一步下降至过零、否则、它将在下一个1/2周期遵循交流包络。

所以波形看起来有点"难看"、但在空载时这是正常的。  添加一点负载、这样就会立即清理干净、因为 VAO 充分高于1V 、以保持连续开关。

对于原理图审阅、我发现的主要问题 是：
1. 我找不到功率级的 PGND 和控制器的 GND 之间的连接。
 电流检测变压器 TR1和 TR2的返回路径(通过 RT1和 RT2)应到达 IC 处的 GND、而不是 PGND。   将这些返回路由为与 CSx 的信号对。
3. 电流检测二极管 D6和 D*不应是肖特基二极管。  结电容太大。  请将其更改为 P-N 类型、如 D5、D7。
4、 我认为 Q1-Q4的栅极驱动网络比需要的要复杂一些。
5. IMO 引脚上的 R49值有两个"K"。  我相信该值不应该为10Meg。
 C7和 C8的值可以高10~20倍。  我建议 VSENSE 和 VINAC 上的滤波器的时间常数为50~100us。
7. 我看到 L1和 L2是在交流线路上单独熔合的输入。  我认为一次只连接一个输入、而不是同时连接两个输入。
8. 浪涌继电器处的 TL431 (U6)只能将其阴极电压驱动至2V，而不能驱动至0V，因此 FET Q9可能无法完全关闭。  请检查此操作。  另外、考虑大幅增加 C29的值以提高抗噪性能。

此致、
乌尔里希

你好、Jimmy、

通过上面的红色波形可以看到、无论使用哪一个生产板、BD+信号每个周期都不同。

如果反激式控制器通过感应峰值 BD+电压检测到欠压、那么您仍然可以在空载条件下使用此信号、因为 BD+从不会超过输入线路的峰值。  大多数欠压检测器在激活欠压响应前有一个时间延迟(如60~100 μ s)。  BD+信号可能会多增加10~20ms 的延迟、因为您必须等到某种 PFC 开关将 BD+电压下拉至较低水平来检测可能的欠压。
如果可以接受、则无需更改设计。  您可以先在轻负载下进行测试、然后在空载下进行测试、以此验证功能。

如果以其他方式检测到欠压、则可能的最佳解决方案是添加两个新二极管(例如1N4006或等效二极管)、一个阳极连接到 L、一个阳极连接到 N、 两个阴极共同提供了一个单独的"BD++"信号、而在二极管之后没有任何用于保持电荷的电容。  需要在 BD++上具有一些下拉电阻。  例如、这些可以是原理图中的 D14和 D15。

此致、
乌尔里希
