我用这个芯片做一个相对低功耗的电路。 我以前曾接触过这款芯片(并曾遇到过问题)、但旧技巧似乎没有帮助。
原理图如下所示：
和布局的正面。
磁化强度。
VIN = 48V
输出电压= 6.7V
Iout 最大值= 2A (实际上、可能要小得多)
该稳压器为小型 LED 显示屏、微控制器、多个风扇和两个电磁阀供电。 无论出于何种目的、只有螺线管和风扇具有很大的负载。 当我运行它时、仅由显示器和微控制器加载、Vout = 7.14V。如果之后我再打开风扇、Vout 会下降到3.2V、当然、微控制器会关闭。 但是、如果我在打开风扇之前探测栅极、则 Vout 会降至6.8V、一切似乎都正常。 一段时间后,它将工作 ,即使当我添加和移除电源,并关闭和打开风扇。
当我将螺线管添加到负载时、Vout 降至4.3V。
我已经从过去使用这款芯片中学到了一些经验；使模拟元件接近 IC、宽栅极布线以及在 FB 上施加一些电容、但我仍然有问题。
尊敬的 Alexander：
请使用 EVM 不断更新 SW 节点波形。
关于计算器工具、需要更改一些设置才能准确显示您的应用：

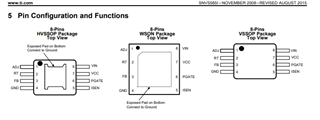

此外、您是否还可以使用 IR 摄像头来测量外壳顶部 IC 温度？ IC 是否很烫？ 观察您发送的 PCB 布局、底部外露焊盘上似乎没有接地覆铜。 您正在使用哪种封装的 LM5085？
此致、
吉米
尊敬的 Jimmy：
我们使用的 VSSOP 封装没有中间焊盘、因此没有接地连接。
此时、我不对电路进行微调。 开关频率是175kHz 还是185kHz 不会影响它是否在1A 负载下进行调节。 同样、电流是否限制在3.8A 或2A 不会导致此问题。 补偿器网络中的组件选择不正确肯定会导致此问题。 我对 R10和 C3值的计算似乎与您的计算大不相同。 我想我们手头没有3.3nF 电容器、但我们可以并联放置2.2nF 和1nF 电容器。
下面是一些屏幕截图：
SW 节点、同时仅为显示器和微控制器供电
SW 节点、同时为风扇供电。 此时、微控制器由于电压过低而关闭。 然后、如果我们用示波器探头触摸栅极、它将重新启动、电压将再次开始调节。
也会减少 SW 节点、但也会为螺线管供电。
在很好的情况下、此处是栅极驱动器。
尊敬的 Alexander：
这很公平。 我只指出这种计算器工具显示的内容存在差异。 我同意、RT 的微调不会影响运行。 至于电流限制、我指出、您应该不会看到负载低于基于组件设置的3.8A 标称电流限制有任何问题。
至于纹波配置值、这一切都基于 您之前插入的计算器工具。 C1、R3和 C2值看起来是恒定值、因此我建议使用计算器、其中提到的 R3值为352m Ω(或最接近的公共电阻值)、C1值为3300pF、C2值为0.1uF。
我认为接下来的步骤是尝试在电阻器负载下运行您的电路？ 我想知道负载电路是否会导致 LM5085的稳定性出现任何问题。 我希望 SW 节点看起来像一个正方形、就像您在"SW 节点上只为显示器和微控制器供电"时所展示的那样。 如果您隔离电路、仅使用电阻器负载或受控电子负载加载输出轨、您是否能够实现稳定运行？
此致、
吉米
