器件型号：TPS564242 工具与软件：
我们正在低功耗电池器件中使用 TPS564242来为一些伺服系统打开稳压电源。
我们的电路基本原理、与产品说明书应用示例基本吻合、非常接近。 PCB 布局、虽然并不完美、但我认为位于具有实心接地/电源平面的4层电路板上非常好。 VIN 引脚1附近有一个100nF 电容器、但较大的大容量电容器距离较远(电源平面上为7mm)。
该电路旨在产生大约6V 的输出、输入电压范围高达12V。 但我们使用较低的电池电压工作、并使用台式电源对改变输入电源电压进行了测试。
在输出端有空载且启用 TPS564242的情况下、我们通常会看到消耗的电流可忽略不计、小于1mA。 然而、在特定的电源输入电压下、电路接管70mA。 例如、如果我们使用5V (实际上高于95%开关限值)或12V 的电源运行、则没有问题。 但在6.9V 和7.2V 之间、该电路接管了70 mA。 这是在使用 Wuth78438356022HT 2.2uH 电感器时发生的情况。

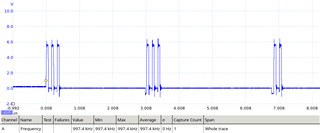

我们最初使用不同的2.2 μ H 电感器(APV APH0420T2R2M)、并且在更大范围的输入电压下获取高电流。 有趣的是、将示波器(x10)连接到 SW (PIN2)后消除了该问题、因为只需将一根2cm 的导线焊接到 SW 上即可。
根据 SW 引脚上的寄生效应、TPS564242似乎正在进入某种形式的振荡。 我正在考虑在 SW 与接地之间连接一个小型 pF 电容器(或 RC 缓冲器)。
这是否是 TPS564242的已知问题？
对此有何看法？
