BQ79616定制设计 VC2通道返回错误的电压。
请参考图片。
我由 Vpre1 ~ 24V 外部为 IC 供电、而不是由堆栈供电。 请参见下图。
所有通道的读数都应该为0V、但图中显示的 VC2为~0.2V。 请参见下图。
当 Vcell > 0.5V (堆栈> 8V)时、似乎不会发生该问题。
我测试了不同的 IC、总共18个 BQ79616、其中两个是汽车类 BQ79616H、所有这些 IC 都在 VC2处显示错误电压。
您的芯片可能有问题。
请提供建议。
谢谢
尊敬的 Quentin：
我们制作了4块电路板、每个电路板有4个芯片、另一个试验电路板有2个额外的芯片(H 型号)。 都在 VC3上显示相同的结果。 我们通过使用 DMM 进行测量、确认了 VC3和 VC2之间的电压为零。 VC3的连接方式没有区别、我们没有使用平衡。 CBS 悬空。 这是原理图的一部分。 该链中还有两个芯片、最后一个是终端。
谢谢！
贝尔纳多
您好 Quentin：
下表包含测量数据以及我们所构建的一个电路板的响应。
我希望这对您有所帮助。 如果您有任何问题、敬请告知。
谢谢！
贝尔纳多
您好、Bernardo、
这正是我需要的。
我可以肯定地看到、与其他寄存器相比、某些寄存器读取的值异常。 我突出显示了它们红色。
可能会发生两件事。
1)输入电压不稳定、它们读数正确(我怀疑这一点是因为您进行了测量)
2) 2) BQ79616通道的下部引脚损坏。
您的 VC CB 电容器和电阻器值是多少？
您是否对这些电路板进行了其他可能已损坏的测试？
此致！
昆廷
您好、Bernardo、

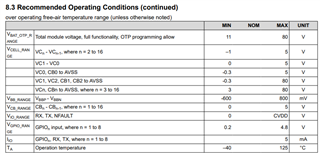

我刚才在 DS 中看到、此处显示 VCn、CBn 至 AVSS、其中 n = 3至16必须至少为3V。
您会将所有电芯放电至0V。
这就是为什么您会看到与 VC3-VC2相差0.2V。
运算放大器在信号和负/正基准之间需要一些余量。 此操作尝试测量低于该阈值的信号。
尝试将 VC3-VC16保持在3V 以上、然后重新测量。
此致！
昆廷
