工具与软件:
大家好!
我将尝试在 LTspice 上模拟 UCC21750栅极驱动器。
我已经遵循数据表中给出的与此 IC 上的连接相关的所有建议、但是到目前为止、我还不能使模型工作。 仿真时间极长、无法观察到任何信号。
我已经浏览过其他两个相关的帖子、但我看不到任何解决这个问题的办法。

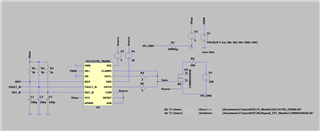

我在这里附上了我的模型的屏幕截图。
我非常感谢您提供任何帮助或建议。
期待您的回复。
此致、
Kotsis
This thread has been locked.
If you have a related question, please click the "Ask a related question" button in the top right corner. The newly created question will be automatically linked to this question.
工具与软件:
大家好!
我将尝试在 LTspice 上模拟 UCC21750栅极驱动器。
我已经遵循数据表中给出的与此 IC 上的连接相关的所有建议、但是到目前为止、我还不能使模型工作。 仿真时间极长、无法观察到任何信号。
我已经浏览过其他两个相关的帖子、但我看不到任何解决这个问题的办法。
我在这里附上了我的模型的屏幕截图。
我非常感谢您提供任何帮助或建议。
期待您的回复。
此致、
Kotsis
尊敬的 KKotsis:
您可以尝试连接的型号吗? 这是一个很难得到正确的部分。 您最感兴趣的特性是什么? 您是否可以使用没有 APWM 引脚的模型进行调整?
此致、
Sean
您好!
您共享的模型似乎比我从网站下载的模型运行得更好。 然而,我仍然得到一种我无法解释和解决的行为。
如果我仅假设有一个接地(假设为 LV_GND)、并将 IC 的两侧连接到该同一个接地、则栅极驱动器似乎可以正常工作。 您可以在我所附的图片中看到这一点。
但当我尝试在模型中包含 MOSFET 和 HV 系统、并尝试将两个接地(即 IC 初级侧的 LV GND 和次级侧的 HV GND)分开时、驱动器不再工作、其输出中的栅极脉冲如下图所示:
因此、我似乎无法找到我的错误所在、或者 UCC21750的连接方式缺失。
关于您的问题:我打算使用此 IC 作为 SiC MOSFET 模块的栅极驱动器(将使用两个 IC 用于高侧和低侧)、因此我将重点介绍 IC 的栅极驱动器功能。
表示。 目前、我可以根据没有 APWM 引脚的模型进行决定、尽管我也计划 在设计的栅极驱动器上使用该引脚(可能用于电压温度测量)。
期待收到您的回复。
BES 此致、
Kotsis
