工具与软件：

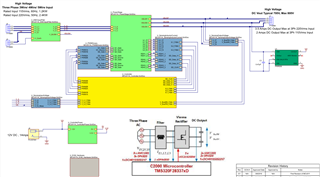

TI Designs：TIDM-1000 基于 Vienna 整流器的三相功率因数校正器 采用 C2000 MCU 的校正(PFC)参考设计

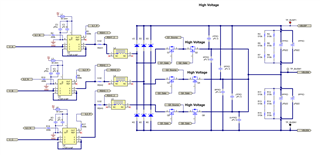

谁知道该原理图中 L2、L4和 L5的电感值是多少？ 您能否提供此原理图的 BOM？
此外、是否有适用于三相 PFC 电感计算的应用或表？
您好、Tom、
我假设您指的是基于 C2000的 TIDM-1000 EVM (而不是主题中提到的 UCD3138)。 您能确认吗？
TIDM-1000的 BOM 如下所示
TIDM-1000参考设计| 德州仪器 TI.com
使用 C2000 MCU 基于 Vienna 整流器的三相功率因数校正 BOM (修订版 A)
提到的电感值 为3mH (请参阅 ti.com/lit/ug/tiducj0g/tiducj0g.pdf 上设计指南的第3页)。
我们将重新确定是否有任何电感计算工具。
此致 Hemanth
非常感谢！
但我认为 Ldm1、Ldm2和 Ldm3是滤波电感器、而 L2、L4和 L5应该是 PFC 电感器。
是这样吗?
谁可以解决我的问题？
我想您不是 UCD3138的问题。 如果需要、您可以在该主题中将问题再次发布到 C2000并从主题中删除 UCD3138、以帮助合适的团队支持您的问题吗？
BOM 指示 L2、L4和 L5为 53PR116-292。 如图所示、这些是 PFC 电感器。 随附的是数据表。
请注意、该数据表包含在 DPSDK 的参考设计详细信息中。
e2e.ti.com/.../53PR116_2D00_292_5F00_110716.pdf
如果需要有关电感器的更多具体信息、我建议联系 Vitec、因为元件制造商对于公开共享信息有不同的政策。
此致、 Cody
非常好！
谢谢！
您是否知道 L2、L4和 L5的值是如何计算和推导出？的
您知道直流母线电压的值吗？
设计指南应提及计算。
所有提供的计算都可以在 DPSDK 中的"C：\ti\c2000\C2000 Ware_Digital SDK_451_SDK_5_02_00_00\solutions\tidm_1000\hardware"下找到。
https://www.ti.com/tool/C2000WARE-DIGITALPOWER-SDK
此致、
Cody
