[参考译文] TPS923653：设计检查

您好、Tom、

我们的专家是 ooo、他将在他回到办公室后回复您、感谢您的耐心。

BR、Jared

您好、Tom、

原理图中的主要误差是 OVP 电阻设置。 请参阅此 E2E 常见问题解答- [常见问题解答]如何为 TPS923655 / TPS923654 / TPS923653 / TPS923652设计 OVP 电阻分压器？ -电源管理论坛-电源管理- TI E2E 支持论坛。 这也应该是客户在没有负载时看到63V 输出电压的原因。

对于图8-5中的 V_CC_TH、如果您只需要在恒流模式下驱动 LED、实际上您无需关注此参数。 如果您对此参数感兴趣、并且想要了解更多信息、请阅读此 E2E 主题- TPS923655：关于 OVP 的规范-电源管理论坛-电源管理- TI E2E 支持论坛

[报价 userid="35206" url="~/support/power-management-group/power-management/f/power-management-forum/1419036/tps923653-design-check 如果拉低、设备关闭、因此他们可以按预期看到输出电压大约为5V。 连接 LCD 后、他们 再次将 ADIM/HD 和 EN/PWM 拉高、看到 L17 (功率电感器)冒烟、于是断开了 电源连接。

关于 L17的烟雾、请检查 IC 在此情况下是否会损坏。

此致、

Steven

[报价 userid="52394" url="~/support/power-management-group/power-management/f/power-management-forum/1419036/tps923653-design-check/5437446 #5437446"]

您好、Tom、

原理图中的主要误差是 OVP 电阻设置。 请参阅此 E2E 常见问题解答- [常见问题解答]如何为 TPS923655 / TPS923654 / TPS923653 / TPS923652设计 OVP 电阻分压器？ -电源管理论坛-电源管理- TI E2E 支持论坛。 这也应该是客户在没有负载时看到63V 输出电压的原因。

对于图8-5中的 V_CC_TH、如果您只需要在恒流模式下驱动 LED、实际上您无需关注此参数。 如果您对此参数感兴趣、并且想要了解更多信息、请阅读此 E2E 主题- TPS923655：关于 OVP 的规范-电源管理论坛-电源管理- TI E2E 支持论坛

Tom Schultz 说：

如果拉至低电平、器件关闭、因此它们可以按预期在输出端看到大约5V 的电压。 连接 LCD 时、他们 再次将 ADIM/HD 和 EN/PWM 拉高、看到 L17 (功率电感器)有一小段烟雾、因此断开 电源。

关于 L17的烟雾、请检查 IC 在此情况下是否会损坏。

[报价]

Steven、您好。

谢谢。  客户看到有一些初始改进、但是电路仍然不工作。  这是最新的..

"我们没有成功地使这一驱动程序发挥作用。 我将在下周早些时候进行更多测试、看看我们是否应该继续追求此器件、或者我们需要做出什么设计变更。 调整 ROVP 肯定有助于降低开路负载电压(尽管我预计器件会关断、而不是保持开路负载电压)。 此外、数据表显示、让 RFSET 引脚保持开路会将开关频率默认为100kHz、而在本例中则不起作用。 我们必须连接一个电阻器。 连接负载后、驱动器保持在故障模式、将 FAULT 引脚拉至低电平。 电感器也会变得非常热。 我们有52块板、我已经用了三块板进行调查。 下周我需要得出一个结论、因为这会影响我们的日程安排。 "我不会骗你的。"

有什么建议吗？

Tom

您好、Tom、

我们的专家是 ooo、他将在他回到办公室后回复您、感谢您的耐心。

BR、Jared

您好、Tom、

很抱歉迟到了响应。

[报价 userid="35206" URL"~/support/power-management-group/power-management/f/power-management-forum/1419036/tps923653-design-check/5446875 #5446875"]调整 ROVP 无疑有助于降低开路负载电压(尽管我预计器件会关断而不是保持开路负载电压)。 [报价]

当发生开路负载故障时、器件不会自行关断。 请参阅 数据表中的第8.3.7节故障保护。

[报价 userid="35206" url="~/support/power-management-group/power-management/f/power-management-forum/1419036/tps923653-design-check/5446875 #5446875"]此外、数据表指出、让 RFSET 引脚保持开路默认开关频率为100kHz、在本例中无效。 [报价]

这是数据表中的一个错误。 您不能使 FSET 引脚保持断开状态。 我们将在下一次数据表修订中更正此错误。

Xinling Cai 说：

连接负载后、驱动器将保持故障模式、将 FAULT 引脚拉至低电平。 电感器也会变得非常热。[/报价]

请向我展示您如何更改 OVP 电阻以及您对原理图所做的任何其他更改。 另请向我展示测试设置。 如果需要、我们可以通过电子邮件进行交谈。

此致、

Steven

您好！

以下是客户的回复：

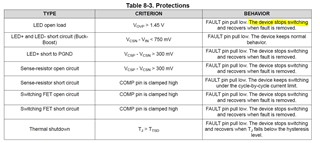

第8.3.7节指出、当 LED 开路负载时、器件停止开关。 你是否能够详细说明器件不关断？ 可能我们要混合这些项。



感谢您澄清 FSET。 我们将继续使用大约400kHz 的频率进行测试、RFSET 为59千欧。



关于 OVP、根据我的理解、我们希望保持在1.1V 以下以保持在 CC 模式。 我不考虑您所示的 VCC_TH 阈值。 我们将 ROVP2从20k 更改为39k、并获得了33V 开路电压。 20K 时、我们得到了63V、这个值太高了。 出于安全考虑、我们的电路板不支持超过50V 的电压。 在39K 和 LCD 最大电压27.2V 时、我们得到 ROVP2为1.02V。 ROVP1保持为1MEG。



我们还测试了100kHz、200kHz 和400kHz 的开关频率。 现在、我知道我们不能让 FSET 在100kHz 保持开路、因此我们将在 RFSET = 59K 时保持在400kHz。



我认为我们的问题在于电感器、Csense、Rsense 和补偿网络。 我们计算出的电感器为~100uH、我使用33uH 和330uH 的不同电感器进行了测试。 33uH (DCR 越小、可以避免过热)似乎在一个电路板中表现正常、但在另一个电路板中表现不佳。 数据表不清楚如何计算补偿网络、因此我们使用了建议值、但我们可能需要对其进行调整。 在某些测试中、Vsense 超过0.3V。 我怀疑我们的线绕 Rsense 有问题、因此我将使用另一个非线绕电阻器进行测试。 向 Csense 添加更多电容可在一个电路板上获得帮助、但在另一个电路板上没有帮助。 在一个电路板中、IC 发生故障(VCSP - VCSN 短路)。 在另一个板中、补偿电容器发生了短路。 您可以看到、我收到的信息存在冲突。 今天、我将在干净的电路板上进行更多测试、并让您知道。 我们可以通过电话了解测试的详细信息。 显然、我们有一些严重的问题。 我认为、我们只需要为配置找到正确的值、计算的值不一定有效。

***编辑10/9 -在上次发布后收到的新信息。***

客户执行了以下操作

1. 将 ROVP2更改为39k、以降低开路负载电压。
2. 将 Csense 增大到20.2uF。
3. 将电感器更改为56uH
4. 更改了电阻器类型、以避免线绕的电感特性
5. 添加了另一个与 Ccomp 并联的1nF。



经过这些更改、Vsense 具有0.2V 的压降、LCD 的输出电压处于范围内(24V)。 但是、如果我们观察示波器上的开关节点、会发现当 RFSET 为59K 时、它在大约3 MHz 处进行切换、我们预计大约为400kHz。 因此、似乎仍然有一些问题。

谢谢！

Tom

您好、Tom、

Xinling Cai 说：

第8.3.7节说明当 LED 开路负载时、器件停止开关。 你是否能够详细说明器件不关断？ 也许我们要混用这些项。

当我在上一篇文章中说到"关断"时、我意思是说器件进入了禁用器件的"关断模式"(这与通过将 EN/PWM 引脚保持在低电平的时间长于 t_pwm_in_off)来禁用器件的方式相同。 当发生 LED 开路故障时、器件会停止开关但未被禁用。

请尝试在具有上面原理图中所示默认设置的电路板中进行以下修改-

• 将 R243更改为39k Ω
• 将 C183更改为0.22uF
• 将 R241更改为适合电流检测的电阻器类型
• 将 C185放大至较大的值、如10nF
• 将 R245降低至较小的值、如200ohm

请尝试一下、看看这是否有用。

顺便说一下、您是否曾在 EVM 上尝试过这些设置？ 如果是、那么它是否起作用？

此致、

Steven
