[参考译文] TPS25751：编程和器件识别问题

您好！

您如何连接到 I2C 线路以与 PD 控制器进行通信？

此致、
Chris

您好！

我要强调的是、我要在仅受电模式下使用 TPS25751D。

LU GREEN 说：

您如何连接到 I2C 线路以与 PD 控制器通信？

I2C 线路连接至外部 EEPROM IC 和 BQ25756E。



此致、
IDO

您好、Ido、

我尝试理解您的描述并与 EVM 相关联。

TI GUI 编程工具连接到 TPS25751、如上所示。  这与应用 Type-C 端口不同。  请确认如何连接到器件以对器件进行编程和识别。

此致、
Chris

您好！

我一直在引用 TPS25751D 数据表 而非评估板供电。 根据我的理解、将外部微控制器与 I2Ct 线一起使用是 可选 、不是必需的。 在我的设计中、我选择使用此 IC 即可生成 PWM 输出 因为我假定它可以直接编程。

我认为可以通过对 TPS25751D 进行编程 USB 连接 、因为 I2C 引脚(I2Cc)连接到 EEPROM 和 USB 接口。

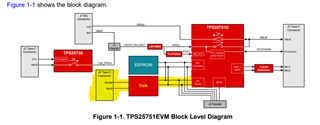

为了阐明我采取的方法、我附上了一个图表、展示未使用微控制器的 TI 充电器板方框图：

我的问题是：

1. 我是否可以在不使用微控制器的情况下对 TPS25751D 进行编程？  我是否需要添加一个微控制器和一个额外的 USB-C 端口？
2. 为什么通过 USB 将设备连接至 PC 时未检测到该设备？ 不应该开箱即用的默认配置运行吗？

我们非常感谢您提供任何见解或指导。

谢谢！

IDO

您好！

[报价 userid="15670" URL"~/support/power-management-group/power-management/f/power-management-forum/1458428/tps25751-programming-and-device-recognition-issue/5597382 #5597382"]您可以使用可直接将映像上传到 EEPROM 的工具、如 EVM 上的 Tiva 或 Ardvark。  [报价]

谢谢！ 只是为了确认、我是否正确理解这一点？

我无需更改设计中的任何内容、只需添加一个连接到 EEPROM IC 的端口即可。

然后、我可以使用 GUI 工具导出完整的闪存二进制文件、并通过 TotalPhase Aardvark 进行编程。

这样、我就可以保持设计不变、无需添加任何 MCU 或其他 IC。 是这样吗？

LU GREEN 说：

您可以使用微控制器加载此处所述的映像：

再说一次、它只是一个选项、对吧？ 我实际上可以放弃 MCU？

此致、

IDO
