[参考译文] TDA4VM：AM64x PCIe 处于 EC 和 EP 模式

尊敬的 Mahanteah：

我之前已经针对 TDA4VL 执行了这一操作、并参考了您找到的线程。 我创建了 一个常见问题解答、其中包含一个补丁和一个脚本、该脚本在脚本中设置了一组注释 、可用作参考：https://e2e.ti.com/support/processors-group/processors/f/processors-forum/1329184/faq-tda4vl-q1-how-to-generate-downstream-pcie-interrupt-from-rc-to-ep

此致、

Takuma

尊敬的 Takuma：

非常感谢您的答复。 它是非常有帮助的。

我使用的是 AM64x 电路板。   您提到的静态地址对于该板也是相同的。

我希望我可以     为此 AM64x 电路板使用相同的命令< setpci -s 0001：01：00.0 eCAP_VNDR+8.l=100 >

#！/bin/bash

#PCIE_INTD_ENABLE_REG_SYS_0 [位0-5]
为 sys_en_pcie_download_0-5启用 set
devmem2 0x2910100、带0x3f

#pcie_core_PFN_I_vendor_specific control_REG
导致 VSEC 中断
devmem2 0x0d800408 (带0x100)
devmem2 0x0d801408、带0x100
devmem2 0x0d802408、带0x100
devmem2 0x0d803408、带0x100
devmem2 0x0d804408、带0x100
devmem2 0x0d805408 (带0x100)

#pcie_eoi_vector
devmem2 0x29170c8、带0x0

回波"状态为："
#pcie_status_reg_sys_x
sys_en_pcie_download_0-5的#status
devmem2 0x2910500

清除 PCIE_CORE_PFN_I_VENDOR_SPECIFIC_CONTROL_REG
devmem2 0x0d800408 w 0x0
devmem2 0x0d801408、带0x0
devmem2 0x0d802408、带0x0
devmem2 0x0d803408、带0x0
devmem2 0x0d804408、带0x0
devmem2 0x0d805408 (带0x0

此致

Mahantsh

尊敬的 Takuma：

我在设置中完成了以下更改。 我使用了  命令<  setpci -s 0001：01：00.0 eCAP_VNDR+8.l=100>、仍然无法从 RC 向 EP 触发下游中断、有任何建议吗？

diff --git a/arch/arm64/boot/dts/ti/k3-am64-main.dtsi b/arch/arm64/boot/dts/ti/k3-am64-main.dtsi
索引9ff5cc05bc.c59c711944 100644
-- A/arch/arm64/boot/dts/ti/k3-am64-main.dtsi
++ b/arch/arm64/boot/dts/ti/k3-am64-main.dtsi
@@-813、8 +813、9 @@ pcie0_ep：pcie-EP@f102000｛
0x00 0x0d000000 0x00 0x00800000>、
0x00 0x68000000 0x00 0x08000000>；
reg-names ="intd_cfg"、"user_cfg"、"reg"、"mem"；
-中断名称="link_state";
-中断= ;
+中断名称="LINK_STATE"、"LINDER_PULSE"；
+中断= 、
+ ;
TI、SYSCON-PCIe-Ctrl =<&MAIN_conf 0x4070>；
最大链路速度=<2>；
num-lanes =<1>；
diff -git a/arch/arm64/boot/dts/ti/k3-am642-evm.dts b/arch/arm64/boot/dts/ti/k3-am642-evm.dts
索引96f90ebf28..40ae656d73 100644
-- A/arch/arm64/boot/dts/ti/k3-am642-evm.dts
++ b/arch/arm64/boot/dts/ti/k3-am642-evm.dts
@@-711、13 + 711、16 @@&pcie0_rc｛
PHY =<&S serdes0_pcie_link>；
PHY-NAMES ="PCIe-phy"；
num-lanes =<1>；
+//状态="正常"；
+ status ="disabled"；
}；

&pcie0_ep｛
PHY =<&S serdes0_pcie_link>；
PHY-NAMES ="PCIe-phy"；
num-lanes =<1>；
- status ="disabled"；
+//状态="已禁用"；
+状态="正常"；
}；

&tscadc0｛
diff -git a/arch/arm64/boot/dts/ti/k3-am642-sk.dts b/arch/arm64/boot/dts/ti/k3-am642-sk.dts
索引2167b23355..f87db55cf4 100644
-- A/arch/arm64/boot/dts/ti/k3-am642-sk.dts
++ b/arch/arm64/boot/dts/ti/k3-am642-sk.dts
@@-566、11 +566、13 @@&mailbox0_cluster7｛
}；

&pcie0_rc｛
+//状态="正常"；
STATUS ="已禁用"；
}；

&pcie0_ep｛
- status ="disabled"；
+//状态="已禁用"；
+状态="正常"；
}；

diff -git a/drivers/pci/controllers/cadence/PCI-j721e.c b/drivers/pci/controllers/cadence/PCI-j721e.c
索引40256815e8..7cd246859f 100644
－－－a/drivers/pci/controllers/cadence/pci-j721e.c
++ b/drivers/pci/控制器/cadence/PCI-j721e.c
@@-134、6 +134、12 @@ static irqreturn_t j721e_pcie_link_irq_handler (int irq、void *priv)
返回 IRQ_HANDLED；
}

+static irqreturn_t j721e_pcie_download_irq_handler (int irq、void *priv)
+｛
+ printk ("调试：已处理 MAHA 下游 IRQ ")；
+返回 IRQ_HANDLED；
+｝
+
静态 void j721e_pcie_config_link_irq (结构 j721e_pcie *pcie)
｛
u32寄存器；
@@-507、7 +513、8 @@ static int j721e_pcie_probe (struct platform_device *pdev)
U32模式；
内部 ret；
内部 IRQ；
-
+ int down_irq；
+ printk ("DBG1000 Maha in j721e_pcie_probe2 \n")；
DATA =(结构 j721e_pcie_data *) of_device_get_match_data (dev)；
if (！data)
return -EINVAL；
@@-545、6 +552、9 @@ static int j721e_pcie_probe (结构 platform_device *pdev)
IF (IRQ < 0)
返回 IRQ；

+ DOWN_IRQ = platform_get_irq_byname (pdev、"download_pulse")；
+ IF (DOWN_IRQ < 0)
+ RETURN DOWN_IRQ；
dev_set_drvdata (dev、pcie)；
PM_runtime_enable (dev)；
RET = pm_runtime_get_sync (dev)；
@@-566、6 +576、15 @@ static int j721e_pcie_probe (struct platform_device *pdev)
转到 err_get_sync；
}

+ ret = devm_request_irq (dev、down_irq、j721e_pcie_download_irq_handler、0、
+"j721e-PCIe-Downstream－IRQ"、PCIe)；
+ if (ret < 0)｛
+ dev_err (dev、"未能请求下游脉冲 IRQ %d\n"、ret)；
+返回 ret；
+}
+
+ printk("******* DBG500 DOWN_IRQ ==%d\n"、DOWN_IRQ)；
+
j721e_pcie_config_link_IRQ (PCIe)；

开关(MODE)｛




PCIE0_EXLINGER_PULSE
_0

此致

Mahantsh

尊敬的 Mahantsh：

对迟来的答复表示歉意。 我错过了该主题。

首先、您是否能够在本地从 EP 触发 EP 中断？ 这将是从 RC 在 EP 上设置中断的先决条件。

如果在 EP 本地触发中断、那么我可以确认已完成第6步："在 EP 器件上、运行"devmemm2 0x29170c8 w 0x0 >/dev/null "和"devmemm2 0x0d800408 w 0x0 >/dev/null "以设置 EOI 寄存器以表示中断处理程序结束、并复位 pcie_core_PFN_I_vendor_specific control_REG"。 您可以省略/dev/null 的 PIPE 以查看输出、以确认寄存器正在更改。

此致、

Takuma

尊敬的 Takuma：

第198章. 现在、我可以从 RC 向 EP 发送 MSI 中断。  现在正在执行 ISR。

非常感谢您的帮助。

为了我的好奇心和逻辑总结, 从你的脚本,如下所述,你是如何到达或结束这些地址,

请您解释 一下您是如何得到下面的地址,

devmem2 0x2910100 w 0x3f >/dev/null

devmem2 0x29170c8 w 0x0 >/dev/null

devmem2 0x0d800408 w 0x100 >/dev/null

谢谢

Mahantsh

尊敬的 Mahantsh：

很高兴我能提供帮助！

出于兴趣、这些 TDA4VL 的寄存器 位于与 TDA4VL 技术参考手册压缩的寄存器 Excel 工作表中。 相关寄存器位于 TRM 的"PCIe 内核下行中断"部分：

此致、

Takuma

尊敬的 Mahantsh：

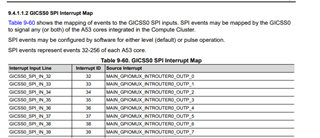

没问题。 对于 GICSS、保留前32个中断、因此中断 ID 从32开始、如下面 AM64的屏幕截图所示。 这可能会导致偏移32、具体取决于软件(是否考虑32个偏移)和不同的 SoC (中断 ID 号是从32还是0开始)。

此致、

Takuma
