[参考译文] LMX8410L：锁定检测

您好、Jedrzej、

我们明天会回来。

您好、Jedrzej、

如果您扫描内部 LO 频率并看到相位跳变、这是正常现象、因为每当我们更改 VCO 频率时、都需要进行 VCO 校准。 您可以在 SNAA336中看到 VCO 校准期间 VCO 频率如何跳变。

Noel、
我知道、该相位严格取决于频率、但这不是我尝试消除的效果。 我知道、校准阶段可能会随机变化。 根据我的正确理解、校准期间可将输出静音(R0_OUT_MUTE)。

这些是我的调试应用程序的屏幕截图(从 ADC 收集数据并绘制具有 atan2函数的相位图)：

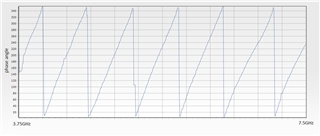

这就是我需要的： (这里：3.75-7.5GHz 频率扫描期间的相位变化、几乎完美的锯齿)

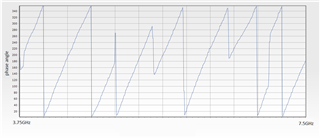

这就是我使用 LMX8410L 时得到的结果：  (这里：3.75-7.5GHz 频率扫描期间的相位变化、该相位确实有问题)

当我写入"随机相位跳变"时、我的意思是上面的效果。

Noel、
可以帮助我解决这个问题吗？

您好、Jedrzej、

您是如何扫描频率的？ 如果涉及 VCO 校准、您是否可以尝试设置 VCO_CSLSTART_CLO = 1？

Noel、
我在我的问题中描述了此过程：
"我设法通过更改 PLL 参数(N +num/DEN)并等待锁定检测来创建斜坡、但在扫描期间有许多随机相移。 我尝试通过直接(强制) VCO 控制来实现这一点、但结果是一样的。"

澄清：
I start 为3.75GHz、具有 DIV2模式(N=75、num=0、den=1000)、
2.开始频率校准
3.等待锁定检测信号。
4.增加 num (num ++)。 如果 num=999 => N++、num=0；
5.如果 N =150 =>停止、则转至(2)

我使用部分辅助功能(LMX2594文档)进行了另一次尝试-问题仍然存在。

上面显示的扫描是在 VCO_CSLSSTART_CLO = 1时完成的。 当 VCO_CSLSTART_CLO = 0时、相位图看起来更糟。

您好、Jedrzej、

您能否在扫描频率时读回 R110、R111和 R112？ 也就是说、

1.我以3.75GHz 开始、DIV2模式(N=75、num=0、DEN=1000)、 VCO_CSLSTART_CLO = 1

1.5编程 RESET_PLL = 1 (将所有寄存器复位为其芯片默认值)
2. I START 频率校准(对所有寄存器进行编程)
3.等待锁定检测信号。

3.5.读回 Rb_VCO_SEL；Rb_VCO_CAPCTRL；Rb_VCO_DACISET
4.增加 num (num ++)。 如果 num=999 => N++、num=0；

4.5在 num 增加150次后(即 VCO 频率增加15MHz)、转至(3.5)
5.如果 N =150 =>停止、则转至(2)

我对 VCO1进行了快速测试、您应该得到如下所示的结果。  在这里、在切换到 VCO2之前、CAPCTRL 已经结束。 此测试的目的是验证您是否在所有频率下获得平滑的 VCO 转换。

尊敬的 Noel：
我花了一段时间、但我成功地收集了数据。 我刚刚在代码中添加了功能、以便在系统运行时收集数据。

我 对 SPI 接口有如下看法：
当我以50MHz 使用 SPI 接口时、LMX 返回锁定检测状态为"0"、有时为"1"或"3"、但不为"2"(其他寄存器也返回损坏的数据)。  为了从 LMX8410读取适当的值、我必须将 SPI 时钟频率降低至27MHz。 电路板上的 SPI 布线长度不超过75mm。

澄清：
当我接收 LD 信号时、我发送帧以将 MUXOUT 更改为读取。 然后我读取所选的寄存器。
2.我还包括了 LD 状态以验证是否有"2"值以确保 VCO 正确锁定且器件正常工作。
3.我每10MHz 保存一次状态(下表)。

如果需要、我可以共享 Excel 文件(我在此处未看到包含文件的选项)。

此致
Jedrzej
