[参考译文] TINA/Spice/LM48580：您的 TINA 模型 LM48580有问题

admin
Guru**** 2589280 points
Other Parts Discussed in Thread: TINA-TI, LM48580

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/tools/simulation-hardware-system-design-tools-group/sim-hw-system-design/f/simulation-hardware-system-design-tools-forum/784776/tina-spice-lm48580-problem-with-your-tina-model-lm48580

器件型号：LM48580
主题中讨论的其他器件：TINA-TI、

工具/软件：TINA-TI 或 Spice 模型

您好！

我只是想第一次使用您的 TINA 仿真工具、我想仿真一下、尤其是您的 Buzzer 驱动器 LM48580。

遗憾的是、我在这里发现模型的引脚分配与"真实"组件之间存在差异！

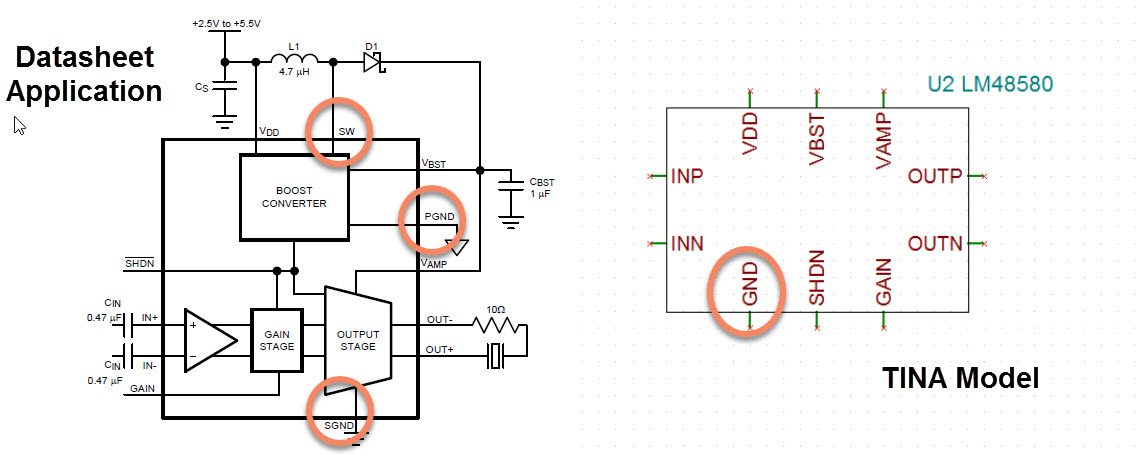

我错过了该模型中的引脚"SW"、"SGND"和 PGND！ 请帮帮我。

 PSPICE 模型是否也只有10引脚而不是12引脚？

感谢你的帮助！

BR Holger

  • 0
    TI__Guru**** 2589280 points
    请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。
    您好、BR Holger、

    PSpice 模型还仅有10个引脚。

    当我们进行建模时、我们不会对器件中的每一个东西进行建模。 对于该器件、我们重点介绍了该器件信号路径的功能。 因此、我们仅使用直流电压对升压转换器建模。 因此、我们不需要 SW 引脚。

    此外、这是一个理想的仿真、无论是 GND、PGND 还是 SGND、它们都连接到理想的0V 电压或 GND。 因此无需将它们分离出来、而一个引脚 GND 就足以对该器件进行建模、重点是信号路径 Vin 到 Vout 的功能。

    Herman
