大家好、
我不熟悉电路设计、我已经在 TINA 中测试了各种有源滤波器放大器、现在我想将它们组合在一起
两级滤波器链中。 我注意到、如果我将这两个电路放置在同一个原理图上、即使它们是如此、我也会获得一些有趣的结果
未连接在一起。 下面是用于说明这一点的结果的屏幕截图。
第一级的增益为40dB、截止频率为0.05和200Hz
上面电路的瞬态响应、输出= 100*20mVpp + 1.4 (半电源偏置) = 1.4 +/- 1V、如仿真中所示

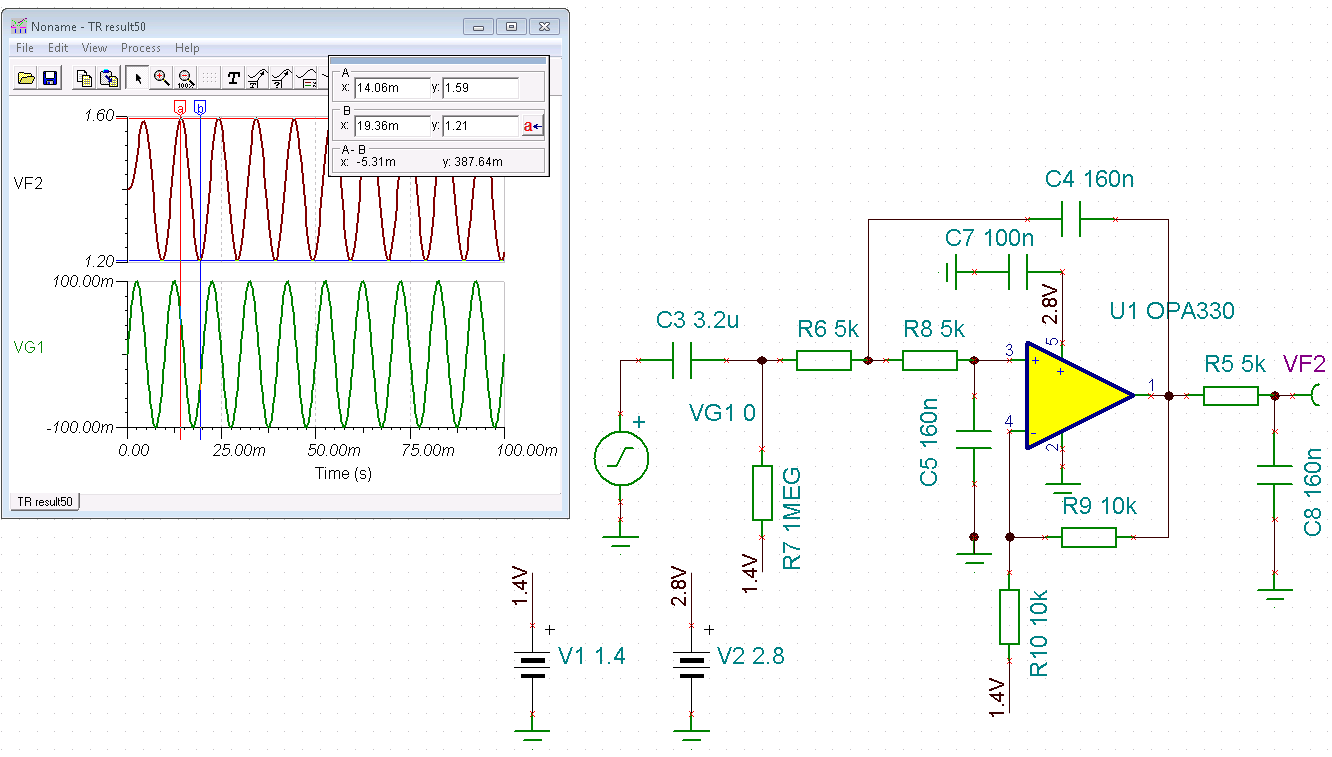

第二级的增益为6dB、截止频率为0.05和200Hz
输出如预期的1.4 +- 2*100m

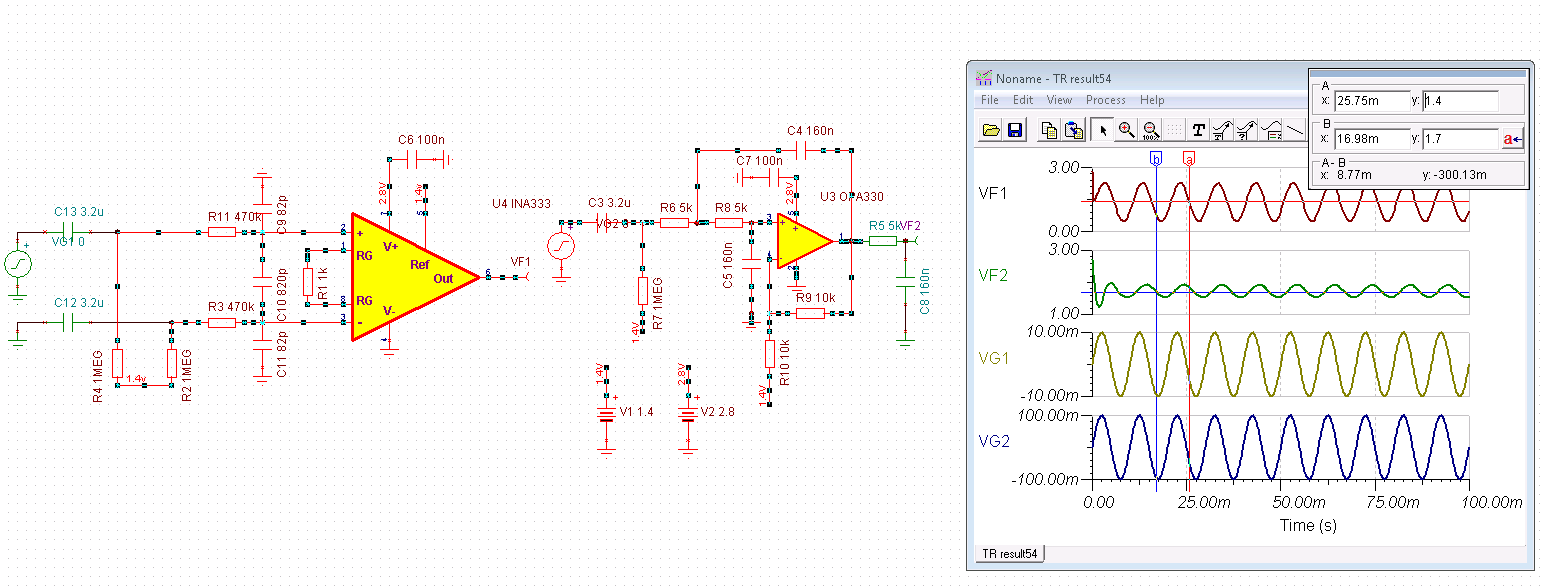

然而、当两个电路被放置在同一页上时、即使去耦、我也会得到奇怪的结果。
第一级的交流响应看起来完全不同(-90dB 而不是+40dB)、如果我删除第二个滤波器、则会得到相同的交流响应。
对于瞬态响应、 第二级突然具有300mV 的直流偏置、因为它位于1.7Vdc 的顶部、而不是以前的1.4。
如果我删除另一个筛选器、响应将变为正常。
我在这里是否缺少一些非常基本的东西？ 如何获得组合电路的交流响应？
我在该线程中附加了 TINA 文件。 此外、我以前遇到过 INA333偏置电流问题、如下面这个线程所示
我想知道 TINA 是否可以模拟我遇到的问题、以便知道我可以用于直流偏置返回路径的最大电阻器。
感谢你的帮助。
此致、
布莱恩·谢
