最近在测试F28M36的一个控制板（原理和PCB君自己设计），发现ADC1INA0和ADC1INB0的输入信号无法被ADC模块采样。B通道没有问题。请大神帮忙指点！
你A通道和B通道的配置一样吗？
看看你程序设置对不
无法被ADC模块采样 指的是什么？采样值错误还是采集不到数据？还是无法读取寄存器？
你的ADC有没有配置正确的触发模式？
如果两个通道初始化代码一致，你需要检查一下硬件连接和Reference设置。并且可以通过定时软件强制触发SOC的方式来验证是否可以正常工作
1、程序配置是否一致？
2、硬件方面是否一致？是否配置的电阻参数不对应。
3、可先参考F28M36的原厂设计，假如有demo板的话，先在上面跑跑程序，看看是否能够正常工作。
B通道没有问题是指A通道采集不到数据？外部信号变化，读出来的数据没有变化？
ADC硬件上直接相连应该没有问题，最大可能的问题就是配置或者主程序读取的问题，A和B按照手册上说的，应该是不会出现差异的。

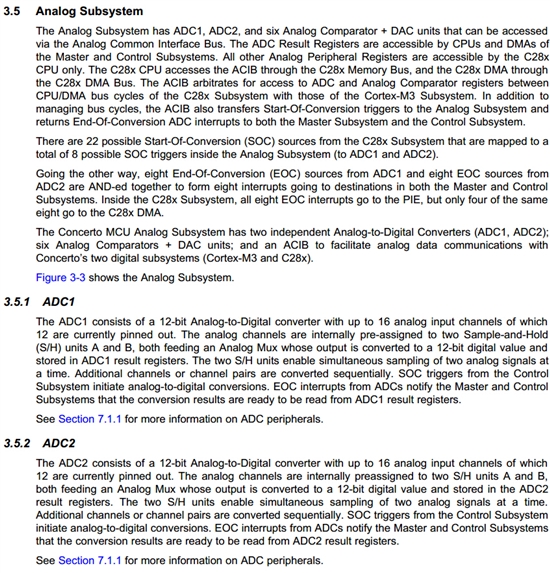

手册3.5.1 和3.5.2
遇到这种问题 你先测量通道输入的模拟电压有没有问题，没有数据 指的是什么？是数据不对，还是都是零。最后在看看寄存器的配置对不对，你可以在线仿真，看看寄存器的值 就知道了。如果都对的话，那只有两个方向，一个是你程序 在这里数据的时候搞错了，另外一个 就是这个通道真的坏了
改变输入电压，每次采样值都一样不变化吗？
建议先从硬件入手！芯片引脚是否虚焊？模拟电源引脚是否全部连接？
程序的设置问题，或者定义，没有抓到数据
应该是寄存器配置不对，好好看一下手册操作
是不是在采样的时候又干扰信号过来
这个问题楼主没有说清楚，不好回答，如果能发原理图出来，那就好分析了。
可以先检查一下硬件问题，然后对于一下和B通道的配置，有可能因为马虎大意出问题了，哈哈，不行的话换个板子试试？
第一感觉是寄存器配置问题，对比一下A与B通道的相关程序有什么不同。
是不是线路没有连通的呀
应该是配置问题吧。看看官方初始化例程，检查配置是不是有问题吧。
你的ADC采样选择是单通道模式还是多通道轮流转换模式，看看模式是不是设置正确，还有转换顺序合理吗？
采集信号频率太高？虽然是最简单的，可能正是被你忽略的。
无法被ADC模块采样，无法采样，是什么情况，读不到数据，还是得到的数据不正确？先把这个搞清楚。
可以先分析，软件配置是否正确。既然一个通道的是好的，就根据好的配置，去分析不正常的结果的配置，分析软件设置有没有可疑的地方。验证，若没有发现。可以去读寄存器的值。看看是否配置成adc，能否得到数据，如果得到，是什么。
如果以上没有发现，检查硬件。自己画的板子，可能出现硬件问题。这个要根据之前的结果。到底有没有数据，数据是什么。根据这个区查硬件。短路，断路，虚焊。看看波形，阻抗什么。
如果不涉及公司保密的话，可以把pcb图和原理图传上来，估计pcb走线有干扰，或者电路设计不完善，谢谢
首先，要排除硬件上的错误，保证硬件接口什么的没有错误，芯片是完好的
其次，看一下软件上面，寄存器配置是否正确（之前我自己调ads1118就出现过这样的问题）
最后，检查一下，是不是两个通道同时采样？若同时采样，根据手册，看一下多通道同时采样时的间隔时间是不是满足
否则可能出现不同通道之间数据混淆，或者某个通道的数据无法采样到正确值
