LM3485: Updated information

您好，

已经收到了您的案例，调查需要些时间，感谢您的耐心等待。

您的第一张图片看不清楚。

您的其他图片都是中文描述，请转译成英文。

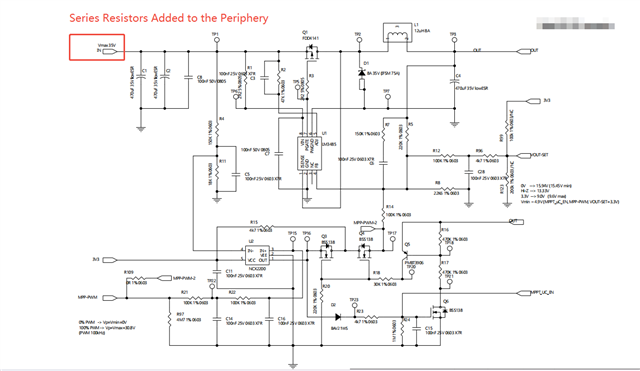

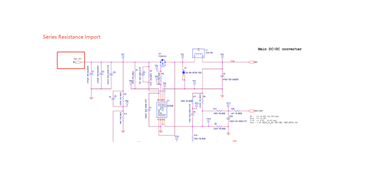

• 这个是昨天你这边说要的那个图纸，标出来的地方是外围加的串联电阻，我把上在的截图改成英文的了，整理成一个表格，我怎么发你，我好像没找到途径

和插入图片是一样的。

不行，我试过了的，图片我也是直接复制在这编辑区域的，文档是真不行，然后点那个插入，我也没搞懂，反正传不了

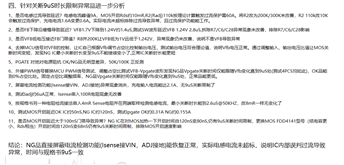

LM3485MM 不良报告.pdf请查收报告，谢谢

好的，请等待回复。

这个大概什么时候能回复呀，其实挺久时间了

Hi Jiang，

不良品用电子负载可以正常工作吗

芯片独立使用（按规格书）输出电压正常，带载也是正常的,在主板上面，稳压电源输入23.5V，串入2.5欧姆电阻，限制电流输入2.1A,  再接到主板的供电端 输出电压设置在13.8V，稳压电源显示当前电流1.6A, 去掉这个2.5欧电阻，电流就可以上升到2.1A

您的文档里面写的良品和不良品，如果二者都用电子负载测试，都是正常的吗

对，良品和不良品单独使用它的负载测试 都是正常的，是接到电路板之后外围加了一个串联电阻之后才不良的

好的

哦，好的。谢谢你的确认。你们为什么要添加电阻？它连接在输入电源和IC的VIn引脚之间，对吗？

此外，输入是什么？它来自太阳能电池板吗

添加这个电阻，是模拟太阳能板那个阻止，正常是外接一个太阳能板子的，但是测试过程，就是用这个电阻来模拟这个太阳能板

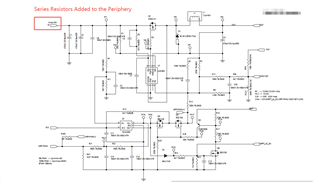

它连接在输入电源和IC的VIn引脚之间，对吗？ ——从标出来这里串联一个电阻进去

再补充一下前面的，

稳压电源的正极，经过大电阻，连接到芯片的vin。。。（这样做的原因是，需要模拟太阳能电池板的工作。因为太阳能电池板，输出电流越高，电池内阻就会越大，分压也就越多。。。因为实际的出货测试，没有实际的光照模拟环境，只能用稳压电源+电阻的方式模拟。）

在这个产品设计中。因为太阳能是给电池充电。所以需要根据电池剩余电量的情况调整电流，电压。。。所以在FB脚，接入了一个单片机的pwm信号。来调整输出的电压与电流

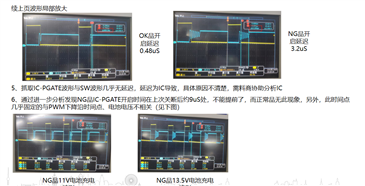

要了解应用程序问题，请在问题出现时捕捉波形(良品和不良品都要)

a) Vin_before 2.5 series resistor

b) Vin pin of the IC

c) Output,

d) Inductor current

当a）2.5欧姆串联电阻器未连接b）纯R负载时，问题得以解决，问题可能与应用程序相关的某些工作点有关。

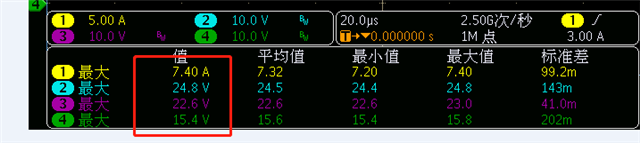

1-Yellow: Inductor current waveform
2-Blue: DC supply 23.5V/2.1A
3-Purple: IC-VIN pin waveform
4-Green: Battery voltage waveform (13.5V)

你好

请问这个有进展了吗？

你能否测量/保持光标在波形的最小值和最大值上？请你再检查一下NG波形。使用RES时，Vin看起来更高。

There are test values, there are resistors that are IC-VIN lower

In the shared waveforms, the IC _VIN levels are as follows

NG no res: 22.6V (should be with Res)

NG with res: 23.8V (should be No res)

1. Can you please double-check this? How NG with No res< NG with res?? I believe the caption is interchanged.

OK with res: 20.6V

OK no res:23.8V

2. However OK with res IC_VIN is lower i.e the drop across the series res is higher in case of OK unit wrt NG unit. Is the input current same for both units?

3. inductor current peaks seem different for OK unit and NG units. Please note the input current.

4. I noticed Q1 is NMOS in schematic. It is supposed to be PMOS. Can you please double check?
