您好，我在调试EMAC过程中，发现无法接收数据，查看VIM模块，接收中断已登记，并且使能，请问这可能是什么原因呢？

HET IDE软件生成的PWM占空比是固定，在用户程序中修改哪个值可以实时改变占空比并且带死区？

上图是我写的一段SPI测试程序，目的是用SPI向10片M25P64flash芯片发送读取ID的命令，再通过SPI总线把这些ID接收回来

片选用了gioA和gioB的一共10个接口，发送和接收调用了spi.c中的spiTransmitAndReceiveData()函数

程序最终没能实现预定功能，在单步调试的过程中，发现程序卡在spiTransmitAndReceiveData()函数中的

while((spi…

我现在用tms570ls3137和W5300通过cpu的emif接口连接现在发现写入w5300的数据不对，通过示波器观察发现cpu写存在问题，每写一个数据，emif的cs引脚出现三次使能，对应写信号也是三次，麻烦大家给解释一下，是不是cpu本身存在bug，读数据就不存在这个问题

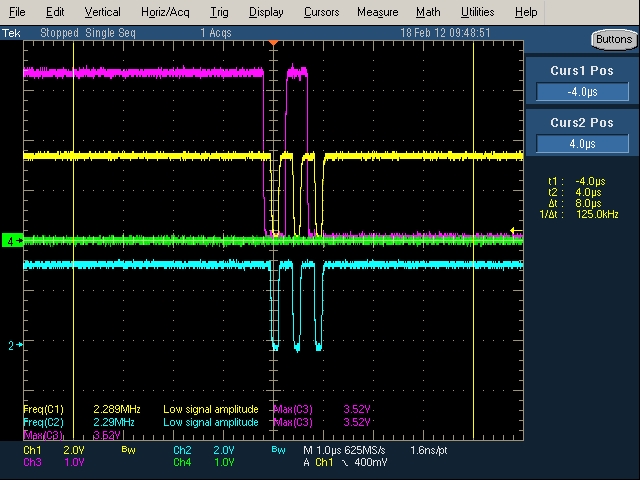

图为写数据的时序图，黄色为片选信号，蓝色为写使能信号，这是写一次数据的时序

第一次移植到keil下  使用的是一个简单的gio 的工程，通过HAL生成的（只够选GIO）移植到keil下但是每次程序都跳转到 undefentry  sys_intvecs.asm  查阅官方的资料查了一天了实在没法解决，本人是新手望各位帮我解决哈！ 谢谢了

;------------------------------------------------------------------…

我用TMS570ls3137向FPGA中写数据（16位传输）。写入一个16位数据，但是在写信号线上看到了3个拉低的写信号。

请教两个问题：

1、spnu118t 中图3-1 说到在上电之后，进入c_int00之前，有一个on chip bootloader，那么对于tms570ls3137而言，是否有这个片上启动？

有的话，他做了哪些事情？

2、编译生成的.map文件中，.bss  .data是直接分配到了ram，这一点怎么理解？

    下载out文件的时候是只写flash吧？但是这两个段在flash中没有分配啊！

    猜测是从flash中拷贝到ram中…

   TMS570LS3137选用串口加载的时候，是不是一定要用GPIOA7来使能加载模式呢？用其他的GPIO可以吗？比如说GPIOA1,A2等。如果可以的话我需要改官网的bootloader的哪个部分呢

TMS570LS3137是固定的大端格式吗？怎么修改成小端格式啊？

3137的FlexRay模块如何配置？有没有完整的收发例程？

• 自己参考mcbtms570评估板（主芯片为TMS570LS20216）做的板子（主芯片为TMS570LS3137）。

• 当前状态：

• 1. 所有供电和时钟都正常；

• 2. XDS100V2的固件正常，使用xds100serial工具检测仿真器正常；

• 3.TMS, TDI, TDO,TCK, RTCK, XDS_JTAG_RESET, XDS_JTAG_TRST与评估板设计一致…

我的目的是要将数组大小为64的0-63的数，写入到bank1中，但是我通过写操作后，读出来只写进入0-15,后面16-63都没有写入，因为我用读的api和直接访问物理地址的数是一样的都只有0-15，下面是我的代码：

oReturnCheck = Fapi_BlockProgram( ucBank, g_test_Address, (uint32_t)&data_test_buf[0], g_test_Size);
	if(oReturnCheck)
	{
		// Indicate that the…

我在HCG中的help的例程中找到adcdisplay的相关例程，我根据例程的顺序也进行了配置，所有配置完成后，发现程序一直死在 了

while((adcIsConversionComplete(adcREG1,adcGROUP1))==0)这句中。

请问一下是哪里出现问题了。我看了网上的贴在也看到同样的问题，但是没有人解决。

我公司正研制一套车载控制设备，核心处理器使用的是TMS570LS3137芯片。目前测试中发现该处理器使用CAN总线发送数据时偶尔出现发送不出去情况，情况较严重，很容易通过CAN调试器监测出来。具体情况如下：

1）  总线波特率设置为500K（1M也试过，存在相同问题），每秒钟整个系统大约发送300帧数据。

2）  整个系统CAN通信板卡总共10个，其中使用570芯片做处理器的有4个板卡。

3）  CAN帧ID使用扩展帧方式…

下载的TI开发板原理图，不想画原理图封装，所以想拿来直接用。但是发现原理图上封装和数据手册上对不上。

比如原理图上的DQM0在数据手册上查到的是NC。这个是什么情况呢

    这个封装想导成DXP格式的，结果是出错，可能是哪个Ultra 软件限制吧，哪位有tms570ls3137封装啊，不胜感激

你好，我片子的型号是 tms570ls3137 ，ccs版本是6.0.1

我将 mibspi5配置为 host，mibspi3配置为 从机接收。中断都是 IRQ高。

我使用了  SIMO[0]，SOMI[0]，CLK，CS[0]四个引脚。

我希望mibspi5给mibspi3发送一个数组，发送成功后，分别进入发送中断，和接收中断。

实际运行的结果是：

我主机输出的波形正常，主机发送结束后可以进入中断…

我们在用TMS570LS3137处理器时，比如说输入的时钟是20Mhz,我们不小心配置时钟时配错了，PLL后为200MHz，该芯片最高为180MHz,这样芯片是不能工作的，但是，当我们把输入的时钟改为16MHz时，PLL后应该是160MHz，按道理说芯片应该是可以工作的，但是仿真器还是连不上。

已经尝试上电时一直按住复位键，但是还是连不上；

请帮忙看看是否有办法让芯片恢复正常，谢谢！

1、SCI中断接收不及时
      SCI采用中断方式接收时，偶尔出现overrun错误。
      按参考手册说明，SCI模块无FIFO功能。
      请问，是否有其它方法避免此类错误，减少接收错误？

2、CAN采用中断方式发送
      首先准备好缓存区数据，然后向CAN发送邮箱填充一帧数据，触发发送中断；进而利用TxOK发送成功中断，在中断中读取缓存区数据，继续发送，以此形成发送链路，直至数据全部发送完成。
      使用中，发现存在TxOK中断偶尔未进入的情况，发送链路停止，直到下次触发发送，导致数据未及时发送。


现在正在调试SCI—RS232配置如下图 但就是不发数据 请问哪里不对么

这是程序 按照HAL中的例程写的

#define TSIZE1 10
uint8 TEXT1[TSIZE1]= {'H','E','R','C','U','L','E','S',' ',' '};…

公司有个项目用到Hercules，我采用的Hercules HDK开发板先开始调试软件，TMS570LS3137ZWT芯片

采用 hal code gen自动产生的spiInit

我想要控制SPI2的SIMO，SOMI管脚是上拉的，看了tms570ls3137  an章节25.9提到的寄存器的配置也是正确的，但是实际效果就是SIMO管脚总是逻辑低电平，没法被拉高。

请教论坛里面的高手指点，附上spiInit函数…

 请问谁有关于TMS570系列（最好是TMS570ls3137）的中文资料、datasheet或电子书？或者能推荐在哪能找到或买到相关电子、纸质资料？英文的就有个数据手册，水平有限，看不太懂。谢谢了！

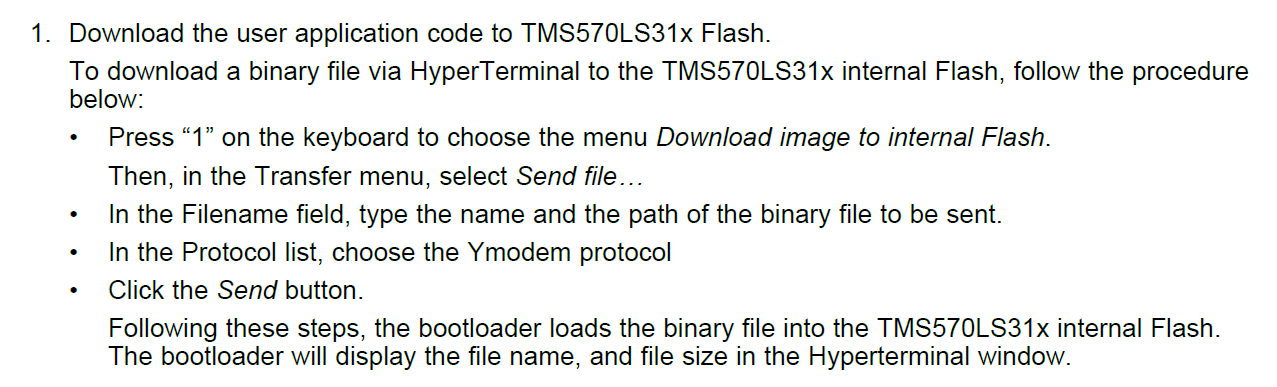

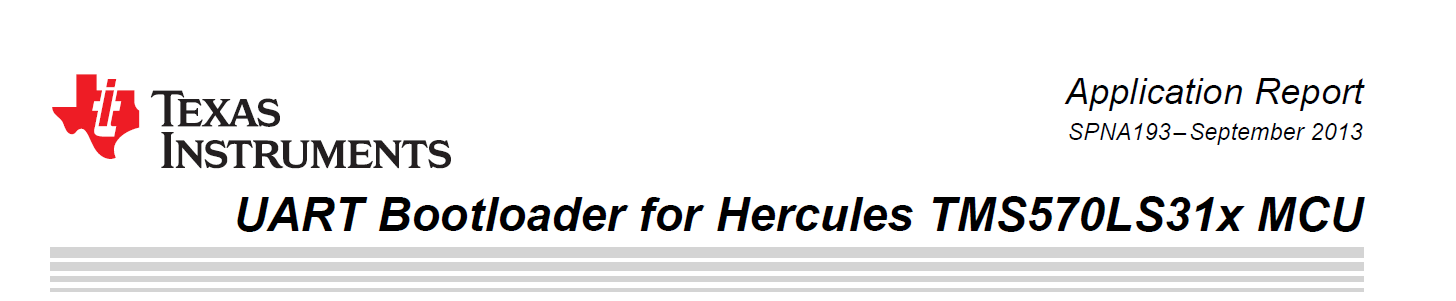

用uartbootloader通过hyper terminal下载到app的HEX文件TMS570ls3137开发板套件中，按文档中说的步骤设置好超级终端并传送HEX文件，终端显示远端设备没有响应，但是其他选项如查询bootloader版本号等都能正确响应，程序停在等待接收终端发数据处，也就是串口并没有接收到终端发送来的数据。

我想用CCS6.2通过JTAG下载UART bootloader程序到TMS570ls3137中，请问CCS如何配置？

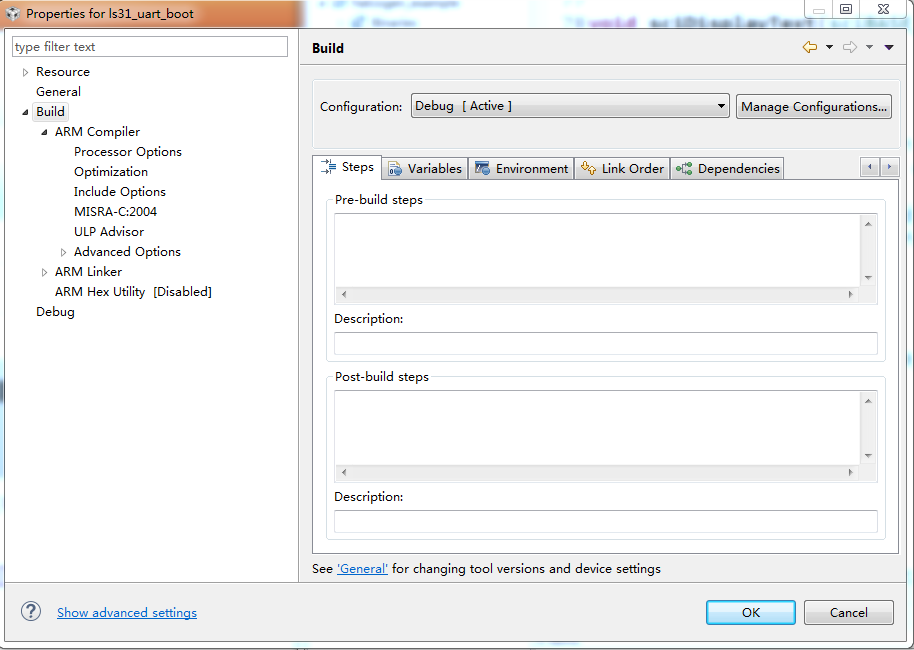

CCS6.2如何生成TMS570ls3137 HEX可烧录文件？这里有写在CCSv5 IDE下生成MSP430 hex烧录文件，但是CCS6.2工程属性设置页面和这个不一样，请问该怎么设置？

https://www.deyisupport.com/question_answer/f/55/t/10741.aspx

CCS6.2如何烧写TMS570ls3137的bootloader？
